adattatore 160 A, ricambio (32594)

The picture may show a similar product.

Descrizione

Cod.art.: 32594 000

CrossLink®60Classic

adattatore 160 A, ricambio

adattatore

con CrossLink® interface

Montaggio

60Classic

Vantaggi prodotto

Spare slot mounting, busbar cover
Simple and safe clicking into place and making contact
Busbar supports can be mounted above each other for flat busbars

gruppo di prodotto 05
sottogruppo prodotto 58
pz/ conf. 2
EAN 4021267325947
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Certificazioni

Norme

IEC 61439-1:2020

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020
Electrical data IEC
corrente nominale (IEC): 160 A
tensione nominale (IEC) AC: 690 V
tensione nominale (IEC) DC: 440 V
tensione nominale di isolamento Ui AC: 800 V
tensione di picco Uimp: 6 kV
corrente nom. di breve durata Icw (1,0 s) max.: 4.5 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 7,6 W.

(The power dissipation at full load would be 11,9 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
tensione max. ammissibile (IEC) AC: 725 V
tensione max. ammissibile (IEC) DC: 462 V
Valori meccanici
L x A x P: 106 x 200 x 17
peso: 36,5 kg/100
Poli: 3 poli

Istruzioni per l'uso

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

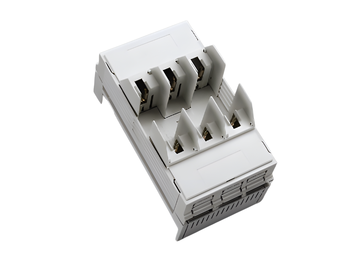

03199 000
