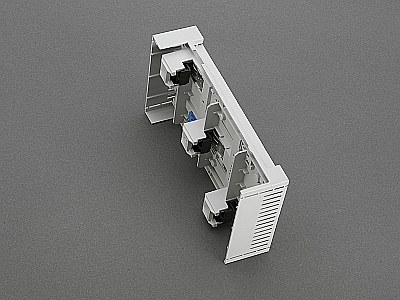

náhradní díl adaptér 160 A (32594000)

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 32594 000

CrossLink 60Classic

náhradní díl adaptér 160 A

adaptérová základna

s CrossLink rozhraním

System

60Classic

Advantages of the product

Spare slot mounting, busbar cover
Simple and safe clicking into place and making contact
Busbar supports can be mounted above each other for flat busbars

Produktová skupina	05
Podskupina	58

velikost balení	2
EAN	4021267325947

ECLASS 14.0	27370304
ETIM 5.0	EC001531
ETIM 8.0	EC001531
ETIM 10.0	EC001531

Schválení dle norem

Standardy

IEC 61439-1:2020

CCC schválení: certifikace není vyžadována

Produktová data

Detaily IEC
Standardy
IEC 61439-1:2020

Elektrické údaje IEC
Jmenovitý proud (IEC):	160 A
jmenovité napětí (IEC) AC:	690 V

jmenovité napětí (IEC) DC:

440 V

jmenovité izolační napětí U_i AC:	800 V
jmenovité přepětí U_imp :	6 kV

jmenovitá krátkodobá výdrž proudu I _cw (1,0 s) max.:

4.5 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 7,6 W.

(The power dissipation at full load would be 11,9 W.)

Supplementary data IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

max. povolené napětí (IEC) AC:	725 V
max. povolené napětí (IEC) DC:	462 V

Mechanické údaje
Š x V x H:	106 x 200 x 17
hmotnost:	36,5 kg/100
póly:	3-pólový

Vlastnosti materiálu
halogen-free:	No

Application notes

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.

Links (Prices, CAD data)

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD data WSCAD

Ke stažení

| Všeobecné technické informace

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Usage

33421 000
QUADRON 60Classic
držák pojistek montáž na přípojnici Class J, připojení horní / spodní
pro pojistky Class J 1 - 30 A (21x57)
3P, s rámovou svorkou
připojení shora nebo zdola
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

33422 000
QUADRON 60Classic
držák pojistek montáž na přípojnici Class J, připojení horní / spodní
pro pojistky Class J 35 - 60 A (27x60)
3P, s rámovou svorkou
připojení shora nebo zdola
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

33402 000
QUADRON 60Classic
držák pojistek montáž na přípojnici Class J, připojení horní / spodní
pro pojistky Class J 70 - 100 A (29 x 118)
3P, se skříňovou svorkou
připojení shora nebo zdola
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

03299 000
QUADRON 60Classic
NH pojistkový spodek 160 A
šroub M8
velikost 00 / 3P
připojení shora nebo zdola
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

33501 000
QUADRON 60Classic Speed
odpínač s pojistkami, 3-pólový
rámová svorka, připojení shora
velikost 00
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

33544 000
QUADRON 60Classic Speed
odpojovač 3-pólový
rámová svorka, připojení shora, pro madlo otočného ovladače pro montáž na dveře
160 A
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

33541 000
QUADRON 60Classic Speed
odpojovač 3-pólový
rámová svorka, připojení shora
160 A
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

33506 000
QUADRON 60Classic Speed
odpínač s pojistkami, 3-pólový
rámová svorka, připojení zdola, s elektronickým monitoringem pojistek
velikost 00
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

33504 000
QUADRON 60Classic Speed
odpínač s pojistkami, 3-pólový
rámová svorka, připojení shora, pro madlo otočného ovladače pro montáž na dveře
velikost 00
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

33540 000
QUADRON 60Classic Speed
odpojovač 3-pólový
rámová svorka, připojení zdola
160 A
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

33500 000
QUADRON 60Classic Speed
odpínač s pojistkami, 3-pólový
rámová svorka, připojení zdola
velikost 00
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

33503 000
QUADRON 60Classic Speed
odpínač s pojistkami, 3-pólový
rámová svorka, připojení zdola, pro madlo otočného ovladače pro montáž na dveře
velikost 00
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

03199 000
QUADRON 60Classic
NH pojistkový spodek 160 A
rámová svorka
velikost 00 / 3P
připojení shora nebo zdola
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

33420 000
QUADRON 60Classic
NH pojistkový odpínač, velikost 00, 160 A, montáž na sběrnici, připojení horní / spodní
šroub M8
with electromechanical fuse monitoring
připojení shora nebo zdola
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

33543 000
QUADRON 60Classic Speed
odpojovač 3-pólový
rámová svorka, připojení zdola, pro madlo otočného ovladače pro montáž na dveře
160 A
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

33394 000
QUADRON 60Classic
NH pojistkový odpínač velikost 00, 160 A, montáž na přípojnici
šroub M8
with electronic fuse monitoring
připojení shora nebo zdola
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

33206 000
QUADRON 60Classic
pojistový odpínač NH velikost 00, 160 A, montáž na panel, připojení nahorní / spodní
rámová svorka
with electromechanical fuse monitoring
připojení shora nebo zdola
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

33398 000
QUADRON 60Classic
NH pojistkový odpínač velikost 00, 160 A, montáž na přípojnici, připojení horní / spodní
šroub M8
připojení shora nebo zdola
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

33198 000
QUADRON 60Classic
NH fuse switch-disconnector size 00, 160 A
rámová svorka
připojení shora nebo zdola
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

33324 000
QUADRON 60Classic
NH pojistkový odpínač velikost 00, 160 A, montáž na sběrnici, připojení horní / spodní
rámová svorka
with electronic fuse monitoring
připojení shora nebo zdola
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

https://pim.woehner.de/CS/DE/1000047264

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
