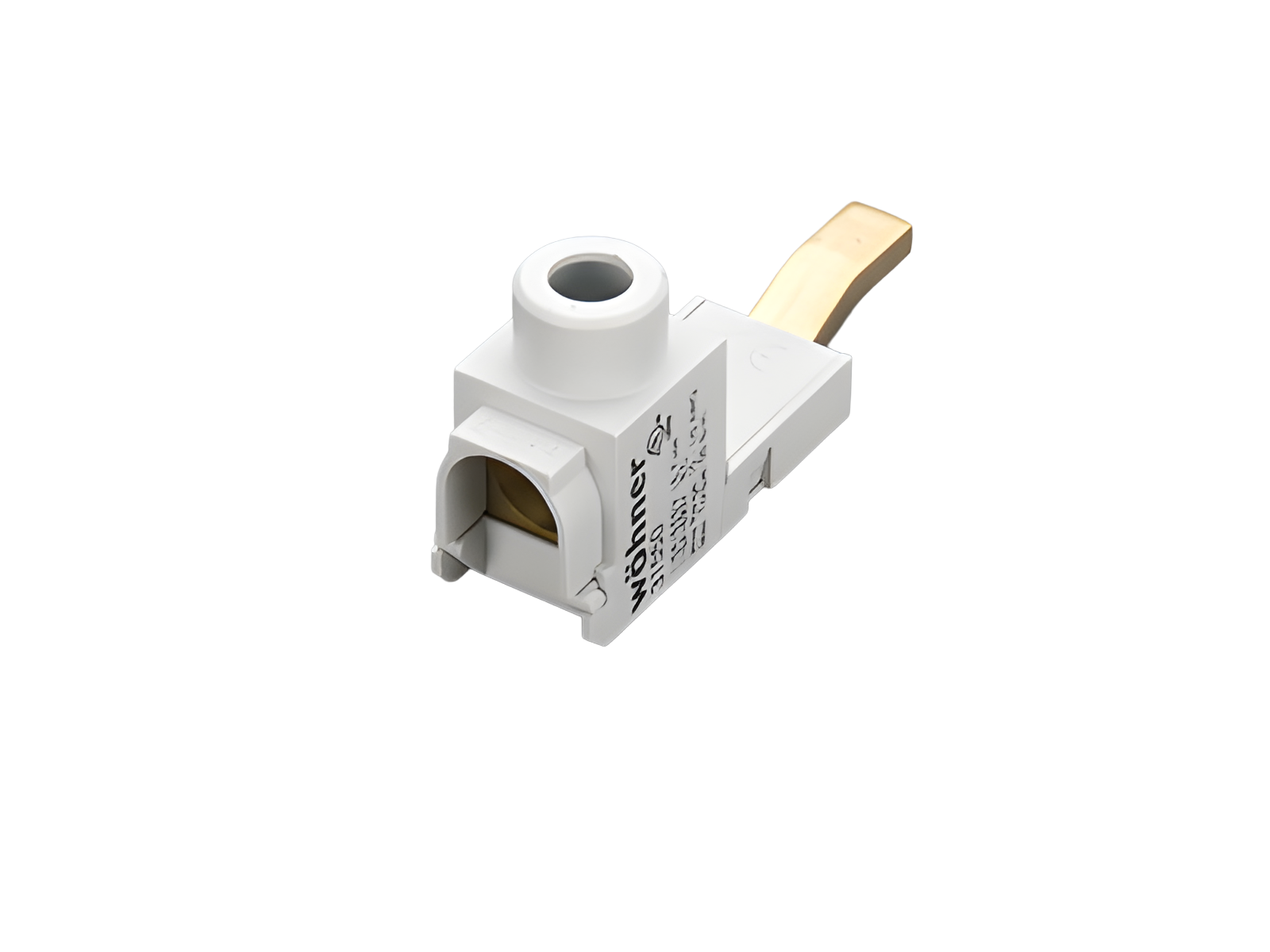

morsetto di alimentazione frontale per pettini (31550)

The picture may show a similar product.

Descrizione

Cod.art.: 31550000

morsetto di alimentazione frontale per pettini

6 - 35 mm²

per 31549, 31561

gruppo di prodotto	07
sottogruppo prodotto	26

pz/ conf.	10
EAN	4021267315504

pagina catalogo

2020 : 6.8, 6.9

ECLASS 6.1	27371390
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Certificazioni

Norme

IEC 61439-1:2011

UL 508

Omologazioni

UL , EAC

for UL feeder circuits >250V

type no.: CTB-T35

EAC Type: TE-CT

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2011

Electrical data IEC
corrente nominale (IEC):	115 A
tensione nominale (IEC) AC:	1000 V

tensione di picco U_imp:	4 kV

La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC:	1000 V
tensione max. ammissibile (IEC) DC:	1000 V

Details UL
Norme
UL 508

for UL feeder circuits >250V

Electrical data UL
corrente nominale (UL):	115 A
tensione nominale (UL) AC:	1000 V
frequenza nominale (UL):	50 / 60 Hz
tensione nominale (UL) DC:	1000 V

SCCR unprotected max.:	10 kA
	3 cycles (without OPD) @ 600 V AC

SCCR:

100 kA with fuse Class J 200 A

Valori meccanici
L x A x P:	17 x 41 x 29
peso:	3,5 kg/100

Connessioni
min. cross-section:	6 mm²
max. cross-section:	35 mm²
Not suitable for aluminium cables !

6 - 35mm² 6Nm max. connection diameter 11mm AWG 10 - 1/0

Avvisi e consigli

Recommended stripping of the insulation on the connection lead approx. 14mm

Links

Article master data, overviews and prices

Addizionali metalli

Downloads

| Riferimenti normativi e tecnici generici

| Dimensioned drawing

| EU declaration of conformity

| Declaration of conformity UKCA

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

31561000
barra a pettine, 2 poli, passo 18 mm
100 A, lunghezza 1 m
25 mm²
Di Più

31549000
barra a pettine, 3 poli, passo 18 mm
100 A, lunghezza 1 m
25 mm²
Di Più

31548000
barra a pettine, 1 polo, passo 18 mm
100 A, lunghezza 1 m
25 mm²
Di Più

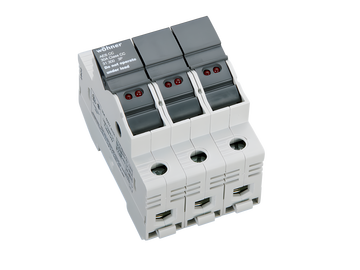

31300000
AMBUS^®Panel
Base sezion. per fusibili cilindr., con LED
Class CC / 3P
30 A / 600 V
indication of a released fuse link
Di Più

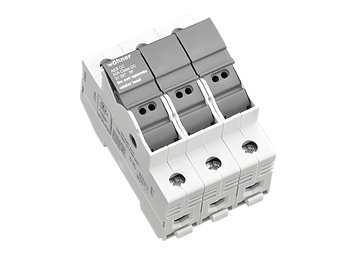

31297000
AMBUS^®Panel
Base sezion. per fusibili cilindr.
Class CC / 3P
30 A / 600 V
Di Più

31298000
AMBUS^®Panel
Base sezion. per fusibili cilindr., con LED
Class CC / 1P
30 A / 600 V
indication of a released fuse link
Di Più

31295000
AMBUS^®Panel
Base sezion. per fusibili cilindr.
Class CC / 1P
30 A / 600 V
Di Più

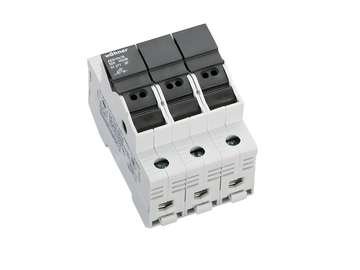

31277000
AMBUS^®Panel
Base sezion. per fusibili cilindr., per fus. extrarapidi
10 x 38 / 3P
32 A / 690 V, per fus. epertrarapidi
Di Più

31113000
AMBUS^®Panel
Base sezion. per fusibili cilindr.
10x38 / 3P
32 A / 690 V
Di Più

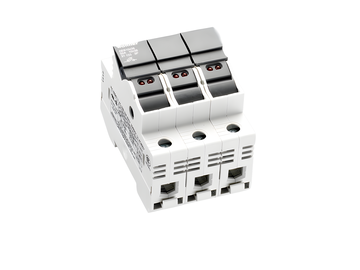

31133000
