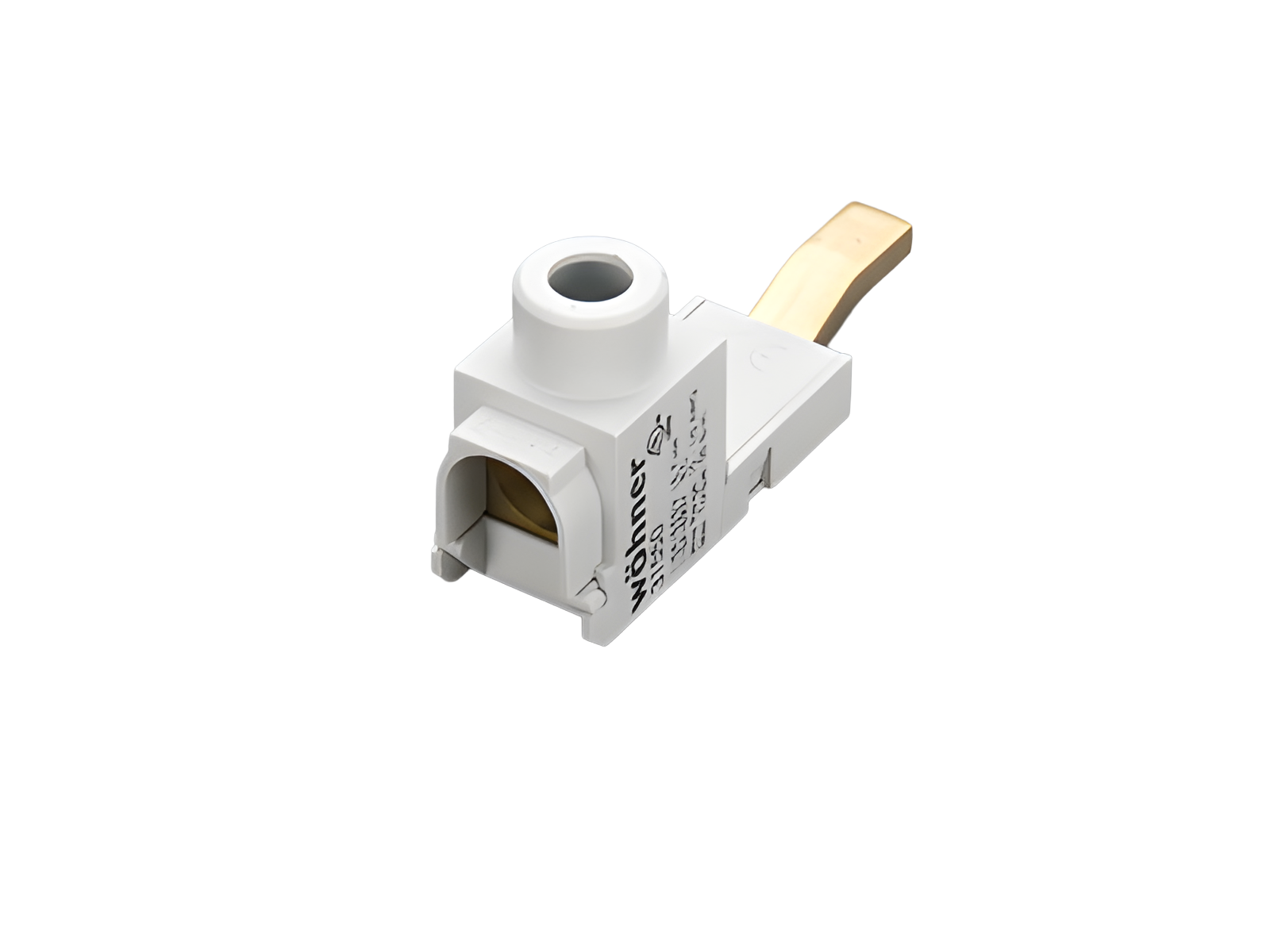

morsetto di alimentazione frontale per pettini (31550)

The picture may show a similar product.

Descrizione

Cod.art.: 31550000

morsetto di alimentazione frontale per pettini

6 - 35 mm²

per 31549, 31561

gruppo di prodotto 07
sottogruppo prodotto 26
pz/ conf. 10
EAN 4021267315504
ECLASS 6.1 27371390
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Certificazioni

Norme

IEC 61439-1:2020

UL 508

Omologazioni

UL

for UL feeder circuits >250V

type no.: CTB-T35

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020
Electrical data IEC
corrente nominale (IEC): 115 A
tensione nominale (IEC) AC: 1000 V
tensione di picco Uimp: 4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
tensione max. ammissibile (IEC) AC: 1000 V
tensione max. ammissibile (IEC) DC: 1000 V
Details UL
Norme
UL 508
for UL feeder circuits >250V
Electrical data UL
corrente nominale (UL): 115 A
tensione nominale (UL) AC: 1000 V
frequenza nominale (UL): 50 / 60 Hz
tensione nominale (UL) DC: 1000 V
SCCR unprotected max.: 10 kA
3 cycles (without OPD) @ 600 V AC
SCCR: 100 kA with fuse Class J 200 A
Valori meccanici
L x A x P: 17 x 41 x 29
peso: 3,5 kg/100
Connessioni
min. cross-section: 6 mm²
max. cross-section: 35 mm²
Not suitable for aluminium cables !


6 - 35mm²
6Nm
max. connection diameter 11mm
AWG 10 - 1/0

Application notes

Not suitable for aluminium cables !
La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.

Avvisi e consigli

Recommended stripping of the insulation on the connection lead approx. 14mm
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

31561000
barra a pettine, 2 poli, passo 18 mm
100 A, lunghezza 1 m
25 mm²
Di Più

31549000
barra a pettine, 3 poli, passo 18 mm
100 A, lunghezza 1 m
25 mm²
Di Più

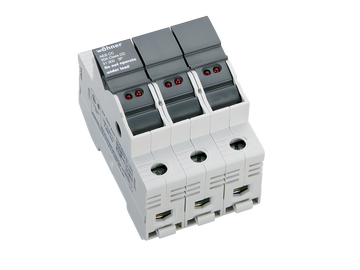

31300000
AMBUS®Panel
Base sezion. per fusibili cilindr., con LED
Class CC / 3P
30 A / 600 V
indication of a released fuse link
Di Più

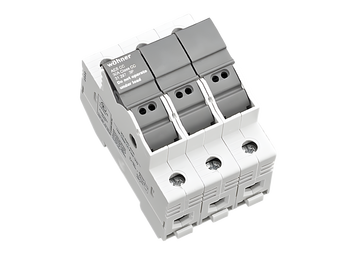

31297000
AMBUS®Panel
Base sezion. per fusibili cilindr.
Class CC / 3P
30 A / 600 V
Di Più

31298000
AMBUS®Panel
Base sezion. per fusibili cilindr., con LED
Class CC / 1P
30 A / 600 V
indication of a released fuse link
Di Più

31548000
barra a pettine, 1 polo, passo 18 mm
100 A, lunghezza 1 m
25 mm²
Di Più

31295000
AMBUS®Panel
Base sezion. per fusibili cilindr.
Class CC / 1P
30 A / 600 V
Di Più

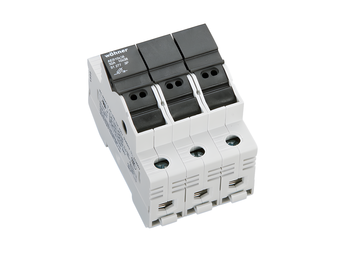

31277000
AMBUS®Panel
Base sezion. per fusibili cilindr., per fus. extrarapidi
10 x 38 / 3P
32 A / 690 V, per fus. epertrarapidi
Di Più

31113000
AMBUS®Panel
Base sezion. per fusibili cilindr.
10x38 / 3P
32 A / 690 V
Di Più

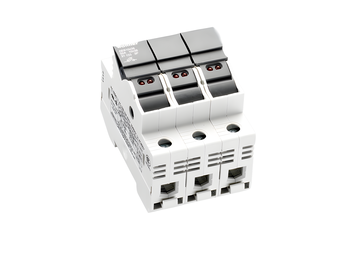

31133000
