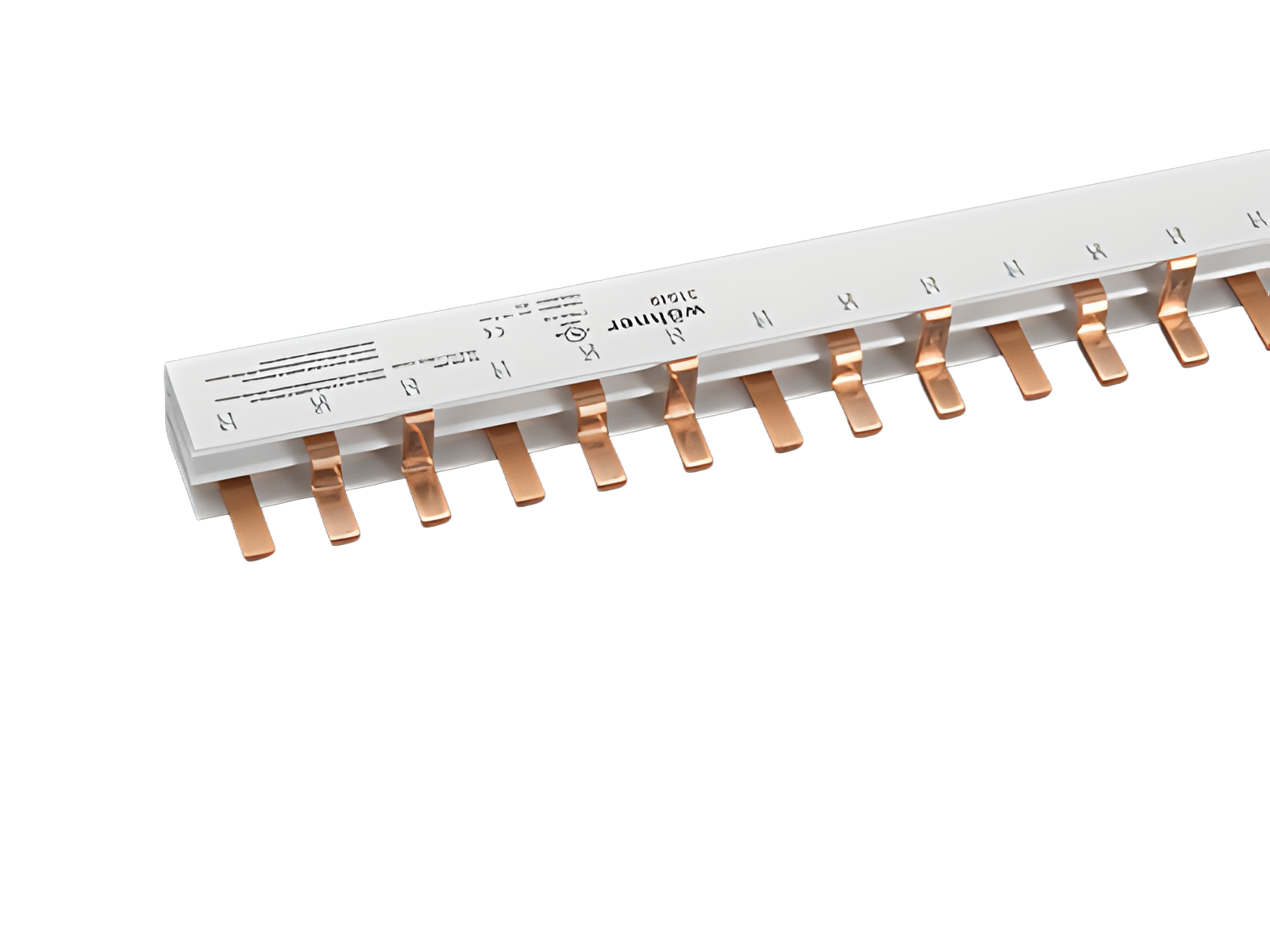

barra a pettine, 3 poli, passo 18 mm (31549)

The picture may show a similar product.

Descrizione

Cod.art.: 31549000

barra a pettine, 3 poli, passo 18 mm

100 A, lunghezza 1 m

25 mm²

gruppo di prodotto	06
sottogruppo prodotto	95

pz/ conf.	10
EAN	4021267315498

pagina catalogo

2020 : 6.8, 6.9

ECLASS 6.1	27371306
ECLASS 7.1	27371306
ETIM 4.0	EC000215
ETIM 5.0	EC000215

Certificazioni

Norme

IEC 61439-1:2011

UL 508

Omologazioni

UL , EAC

for UL feeder circuits >250V

type no.: CTB25-318

EAC Type: CO

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2011

Electrical data IEC
corrente nominale (IEC):	100 A
tensione nominale (IEC) AC:	690 V

tensione di picco U_imp:

4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 1,8 W.

(The power dissipation at full load would be 2,8 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

portata massima di corrente con alimentazione centrale:

200 A

UL / CSA :
480V AC, with AES CC or AES 10x38 also 600V AC
100A for side feed
200A for centre feed

SCCR = 10kA
SCCR = 100kA for Class J 200A fuse

Details UL
Norme
UL 508

for UL feeder circuits >250V

Electrical data UL
corrente nominale (UL):	100 A
tensione nominale (UL) AC:	600 V
frequenza nominale (UL):	50 / 60 Hz

SCCR unprotected max.:	10 kA
	3 cycles (without OPD) @ 600 V AC

SCCR:

100 kA with fuse Class J 200 A

Valori meccanici
L x A x P:	997 x 23 x 22
peso:	113,3 kg/100
Sezione:	25 mm²

Avvisi e consigli

terminal 31 550 is to be used to feed power

Links

Article master data, overviews and prices

Addizionali metalli

Downloads

| Riferimenti normativi e tecnici generici

| Dimensioned drawing

| EU declaration of conformity

| Declaration of conformity UKCA

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

31550000
morsetto di alimentazione frontale per pettini
6 - 35 mm²
per: 31549, 31561
Di Più

31552000

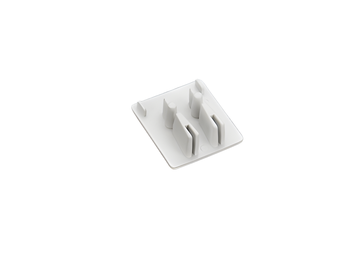

Tappo laterale
per barre a pettine a 2 e 3 poli, 25 mm²
Di Più

31562000
morsetto di alimentazione, 1 polo
direkte Einspeisung der Kammschiene
2,5 - 50 mm² / AWG 14 - 1
per: 31548, 31549, 31561
Di Più
