Base sezion. per fusibili cilindr. (31296)

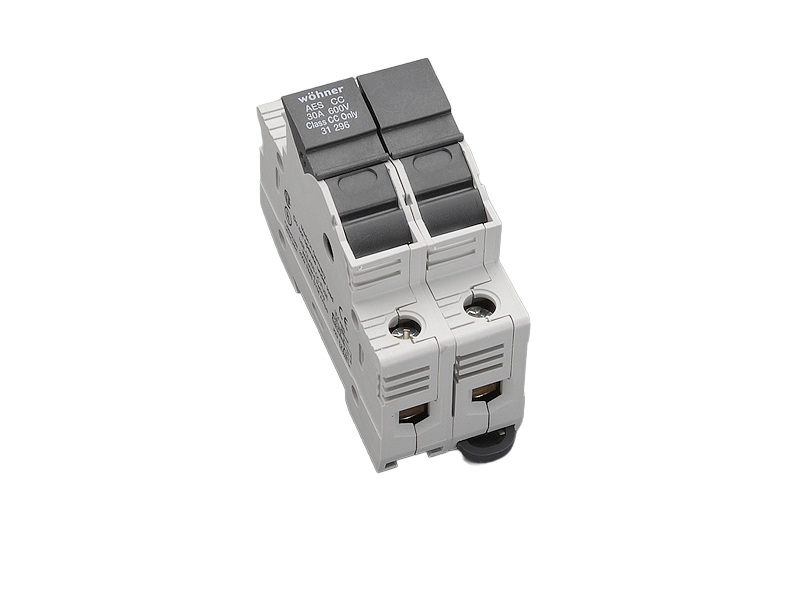

The picture may show a similar product.

Descrizione

Cod.art.: 31296000

AMBUS^®Panel

Base sezion. per fusibili cilindr.

Class CC / 2P

30 A / 600 V

for mounting rail

Montaggio

Panel

Vantaggi prodotto

large clamping range, also for two identical conductors (adjacent)
holder for label

gruppo di prodotto	17
sottogruppo prodotto	07

pz/ conf.	6
EAN	4021267312961

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002705
ETIM 5.0	EC002705

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system J

UL 4248-1

UL 4248-4

Omologazioni

CSA , UL , CCC

for UL feeder circuits >250V

type no.: AESCC

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 6225-01 https://directories.csa-international.org

CCC certificate: 21107299296

Dati tecnici

per fusibili di grandezza:	Class CC
fusibile secondo norma:	UL 248-4
potenza diss. max. ammissibile del fusibile inserito:	4 W

Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system J

Valori elettrici

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0.4 W.

(The power dissipation at full load would be 0.6 W.)

Details UL
Norme
UL 4248-1 UL 4248-4

for UL feeder circuits >250V
suitable for field-installed conductors

Electrical data UL
corrente nominale (UL):	30 A
tensione nominale (UL) AC:	600 V
frequenza nominale (UL):	50 / 60 Hz
tensione nominale (UL) DC:	600 V

SCCR:

200 kA

Valori meccanici
L x A x P:	36 x 81 x 58
peso:	11.3 kg/100
Poli:	2 poli
Mounting:	for mounting rail

grado di protezione:	IP20
grado di protezione dal fronte:	IP20

Connessioni
cage clamp connection
screw drive:	PZ2
wire stripping:	11 mm
min. cross-section:	0.75 mm²
max. cross-section:	25 mm²
Md min.:	2.0 Nm
Md max.:	2.5 Nm
Not suitable for aluminium cables !

min. cross-section UL:	AWG 18
max. cross-section UL:	AWG 4

for applications acc. to IEC / EN : 1 wire : Cu 0,75 - 25 mm² 2 wires (of same cross-section) : Cu 0,75 - 10 mm² flexible cables, directly or with wire-end ferrule (flexible cables of max. cross-section may not fit when using wire-end ferrule) Md 2,0 - 2,5 Nm / 18 - 22 lb.in. for applications acc. to UL / CSA : only Cu cables acc. to UL 486E 60°C/75°C 1 wire : AWG 18 - AWG 8, Class B, Md 2,0 -2,5 Nm / 18 - 22 lb.in. AWG 6 - AWG 4, Class C, Md 2,5 - 3,0 Nm / 22 - 26 lb.in. 2 wires (of identical cross-section) : AWG 18 - AWG 8, Class B, Md 2,0 - 2,5 Nm / 18 - 22 lb.in. AWG 6, Class C, Md 2,0 - 2,5 Nm / 18 - 22 lb.in.
