Halter für zylindrische Sicherungen (31296)

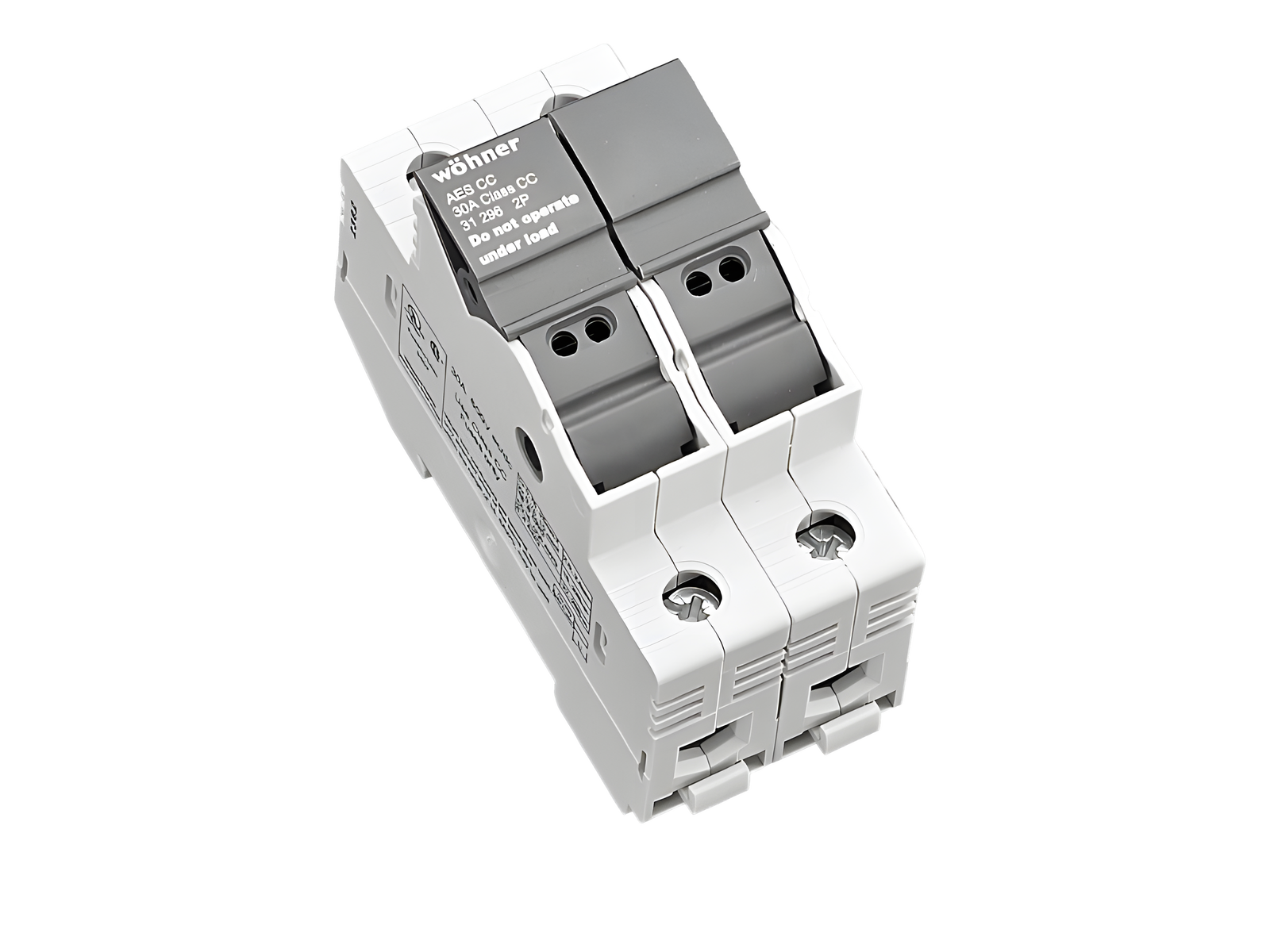

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 31296000

AMBUS®Panel

Halter für zylindrische Sicherungen

Class CC / 2P

30 A / 600 V

für DIN Tragschiene

System

Panel

Produktvorteile

großer Klemmbereich, auch für zwei gleiche Leiter (nebeneinander)
Aufnahme für Bezeichungsschild

Produktgruppe 17
Untergruppe 07
VE 6
EAN 4021267312961
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002705
ETIM 5.0 EC002705

Zulassungen

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system J

UL 4248-1

UL 4248-4

Approbationen

CSA , UL , CCC

for UL feeder circuits >250V

Typnummer: AESCC

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 6225-01 https://directories.csa-international.org

CCC Zertifikat: 21107299296

Technische Daten

für Sicherungseinsätze Baugröße: Class CC
Sicherungen nach Standard: UL 248-4
zul. Verlustleistung der verwendeten Sicherung: 4 W
Angaben IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system J

Elektrische Werte

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0.4 W.

(Bei voller Belastung beträgt die Leistungsabgabe 0.6 W.)

Angaben UL
Standards
UL 4248-1
UL 4248-4
for UL feeder circuits >250V
suitable for field-installed conductors
Elektrische Werte UL
Bemessungsstrom (UL): 30 A
Bemessungsspannung (UL) AC: 600 V
Bemessungsfrequenz (UL): 50 / 60 Hz
Bemessungsspannung (UL) DC: 600 V
SCCR: 200 kA
Mechanische Werte
B x H x T: 36 x 81 x 58
Gewicht: 11.3 kg/100
Poligkeit: 2-polig
Befestigung: für DIN Tragschiene
Schutzart: IP20
Schutzart frontseitig: IP20
Klemmstellen
Rahmenklemme
Antrieb: PZ2
Abisolierung: 11 mm
Querschnitt min.: 0.75 mm²
Querschnitt max.: 25 mm²
Md min.: 2.0 Nm
Md max.: 2.5 Nm
Nicht geeignet für Aluminiumleiter !

Querschnitt min. UL: AWG 18
Querschnitt max. UL: AWG 4


für Anwendungen nach IEC / EN :
1 Leiter :
Cu 0,75 - 25 mm²
2 Leiter (gleichen Querschnittes) :
Cu 0,75 - 10 mm²
alle Leiter feindrähtig, direkt geklemmt oder mit Aderendhülse
(feindrähtig + Aderendhülse eventuell nicht mit maximalen Querschnitt möglich)
Md 2,0 - 2,5 Nm / 18 - 22 lb.in.

für Anwendungen nach UL / CSA :
nur Cu-Leitungen nach UL 486E 60°C/75°C
1 Leiter :
AWG 18 - AWG 8, Class B, Md 2,0 - 2,5 Nm / 18 - 22 lb.in.
AWG 6 - AWG 4, Class C, Md 2,5 - 3,0 Nm / 22 - 26 lb.in.
2 Leiter (gleichen Querschnittes) :
AWG 18 - AWG 8, Class B, Md 2,0 - 2,5 Nm / 18 - 22 lb.in.
AWG 6, Class C, Md 2,0 - 2,5 Nm / 18 - 22 lb.in.

Anwendungshinweise

Nicht geeignet für Aluminiumleiter !
zul. Verlustleistung der verwendeten Sicherung: 4 W
for UL feeder circuits >250V

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

Downloads

| Allgemeine technische Hinweise

| CAD Modell 3D PDF

| CAD Modell 3D STP

| CAD Symbol 2D DXF

| Datenpaket EPlan (*.edz)

| Maßskizze

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)
