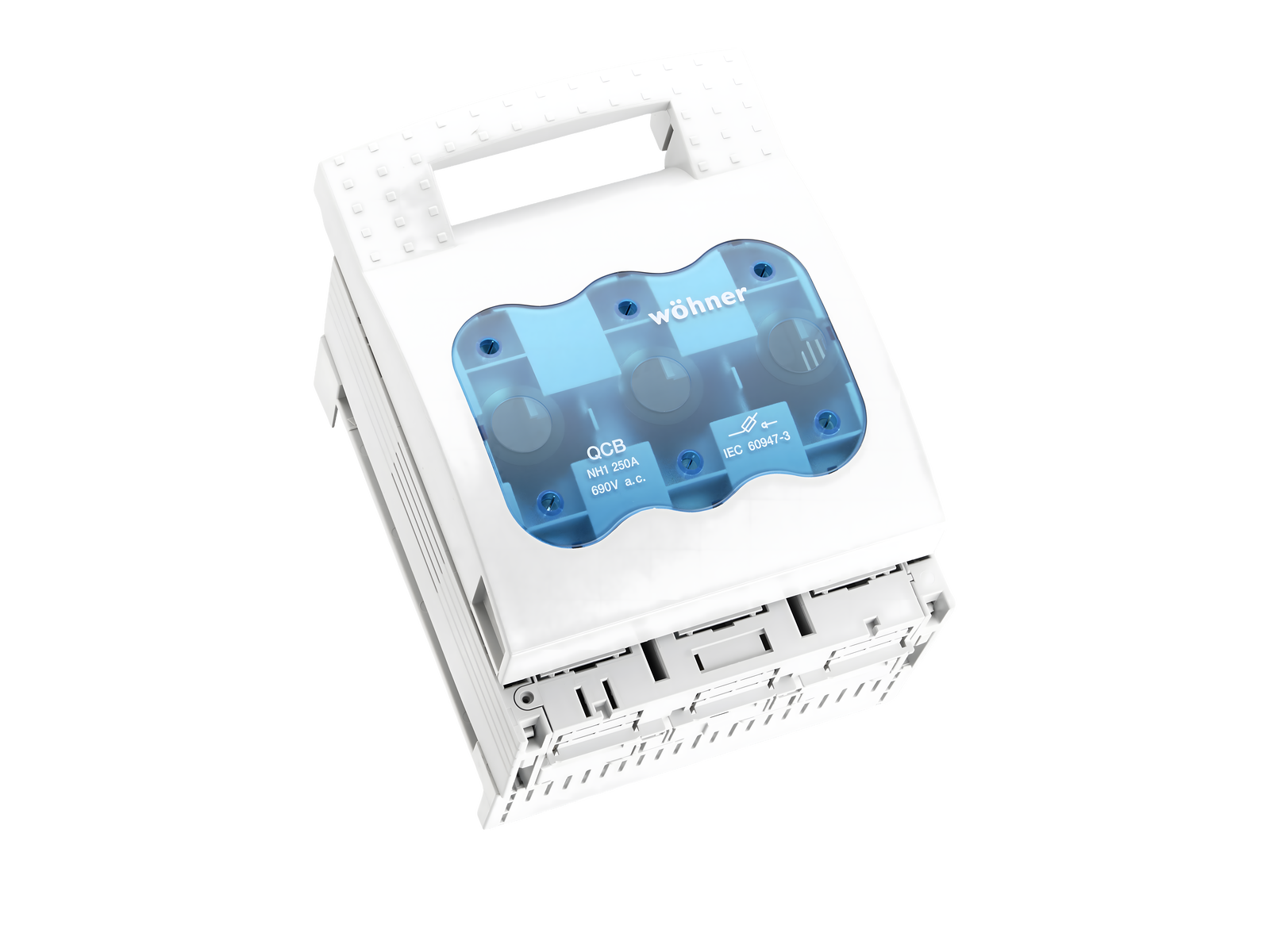

The picture may show a similar product.
Cod.art.: 33600000
QUADRON®60Classic
base sezion. per fus. NH1, 250 A, per barre, uscita in basso / alto
morsetti a gabbia
connessione cavi in alto o basso
per barre 12, 15, 20, 25, 30 x 5, 10 e barre profilate
con CrossLink®Technology
Montaggio
60Classic
Vantaggi prodotto
CrossLink® adapter technology
Fast and safe conversion of the connection for top or bottom; the parts under voltage remain shock protected
Simple and safe clicking into place and making contact
Safe connection through shock protection split into two
Busbar supports for flat busbars can be mounted above each other
Self-closing test holes are available in the cover.
| gruppo di prodotto | 09 |
| sottogruppo prodotto | 27 |
| pz/ conf. | 1 |
| EAN | 4021267336004 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 4248-1
Omologazioni
IEC (CB) , UL , VDE , CCC , DNV GL
for UL feeder circuits >250V
type no.: QCB-NH1
| per fusibili di grandezza: | NH 1 |
| fusibile secondo norma: | IEC / HD 60269-2 |
| potenza diss. max. ammissibile del fusibile inserito: | 23 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Details IEC | |
| Norme | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Electrical data IEC | |
| corrente nominale (IEC): | 250 A |
| tensione nominale (IEC) AC: | 690 V |
| tensione nominale (IEC) DC: | 440 V |
| tensione nominale di isolamento Ui AC: | 800 V |
| tensione nominale di isolamento Ui DC: | 500 V |
| tensione di picco Uimp: | 6 kV |
| Categoria d'impiego AC: | AC-22B (400 V) AC-23B (400 V / 160 A) AC-21B (690 V) AC-20B (1000 V) at pollution degree 2 to obtain a higher utilisation category the product can be retrofitted with arcing chambers (see accessories) visible information required if used at more than 690V AC: do not switch under load |
| Categoria d'impiego DC: | DC specifications: 2 current paths (L1,L3) in series DC-20B (440 V) DC-20B (1000V) at pollution degree 2 visible information required if used at more than 440V DC: do not switch under load |
| corrente nom. di cto cto condizionata da fusibili (AC): | 100 kA / 690 V |
| secondo prove fatte con fusibili di caratteristica: | gG |
| resistenza nom. alla corrente di picco Ipk max.: | 13.7 kA |
| corrente nom. di breve durata Icw (1,0 s) max.: | 8.1 kA |
| Icw approved with: | Trennmesser |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 16.6 W.
(The power dissipation at full load would be 26.0 W.)
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| tensione max. ammissibile (IEC) AC: | 725 V |
| tensione max. ammissibile (IEC) DC: | 800 V |
| Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso. |
| In accordance with the specified AC and DC switching properties and in consideration of the overload conditions, the distances to earthed metal parts given below are to be adhered to. - top 190mm, side 75mm When used as a disconnector, the spacings can be ignored. |
|
| Degree of protection IP30 at front, degree of protection near terminal depends on installation |
| Details UL | |
| Norme | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| Electrical data UL | |
| corrente nominale (UL): | 250 A |
| tensione nominale (UL) AC: | 600 V |
| frequenza nominale (UL): | 50 / 60 Hz |
| SCCR: | 100 kA |
| Valori meccanici | |
| L x A x P: | 184 x 243 x 129 |
| peso: | 266.0 kg/100 |
| Poli: | 3 poli |
| per barre: | 12, 15, 20, 25, 30 x 5, 10 e barre profilate |
| grado di protezione dal fronte: | IP30 |
| Connessioni | |
| cage clamp connection | |
| screw drive: | S4 |
| wire stripping: | 22 mm |
| min. cross-section: | 35 mm² |
| max. cross-section: | 185 mm² |
| Md min.: | 9.6 Nm |
| Md max.: | 14.4 Nm |
| Not suitable for aluminium cables ! | |
|
box terminal |
|
| Not suitable for aluminium cables ! | |
| Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso. | |
| potenza diss. max. ammissibile del fusibile inserito: | 23 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| for UL feeder circuits >250V | |
