connessione a brida per cavi Cu (33163)

The picture may show a similar product.

Descrizione

Cod.art.: 33163 000

connessione a brida per cavi Cu

70 - 150 mm²

per QCB-NH2, LTS-F 400, LTS 630

gruppo di prodotto	09
sottogruppo prodotto	51

pz/ conf.	1
EAN	4021267331634

ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Valori elettrici

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

Valori meccanici
peso:	6.3 kg/100

Connessioni
min. cross-section:	70 mm²
max. cross-section:	150 mm²
rm:	70 - 150 mm²
f:	70 - 150 mm²
f + AE:	70 - 150 mm²
(f + AE may not fit with max. cross-section)
Not suitable for aluminium cables !
lam. Cu width:	15 - 18 mm
lam. Cu thickness:	1 - 10 mm

Proprietà materiali
halogen-free:	Yes

Istruzioni per l'uso

Not suitable for aluminium cables !

determined by main product

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

03301 000
QUADRON 60Classic
Base per fusibili NH 250 A
vite M10
Gr. NH 1 / 3P
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33552 000
QUADRON Panel Speed
Sezionatore sottocarico, 3 poli
vite M10
320 A
for mounting plate
Di Più

33515 000
QUADRON Panel Speed
Sezionatore sottocarico per fusibili NH, 3p
vite M10, per manovra rinviata
Gr. NH 1
double-breaking
operator independent switching (snap-action mechanism)
for mounting plate
Di Più

33553 000
QUADRON 60Classic Speed
Sezionatore sottocarico, 3 poli
vite M10, connessione in basso, per manovra rinviata
320 A
double-breaking
operator independent switching (snap-action mechanism)
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33514 000
QUADRON 60Classic Speed
Sezionatore sottocarico per fusibili NH, 3p
vite M10, connessione in alto, per manovra rinviata
Gr. NH 1
double-breaking
operator independent switching (snap-action mechanism)
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33551 000
QUADRON 60Classic Speed
Sezionatore sottocarico, 3 poli
vite M10, connessione in alto
320 A
double-breaking
operator independent switching (snap-action mechanism)
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33512 000
QUADRON Panel Speed
Sezionatore sottocarico per fusibili NH, 3p
vite M10
Gr. NH 1
double-breaking
operator independent switching (snap-action mechanism)
for mounting plate
Di Più

33554 000
QUADRON 60Classic Speed
Sezionatore sottocarico, 3 poli
vite M10, connessione in alto, per manovra rinviata
320 A
double-breaking
operator independent switching (snap-action mechanism)
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

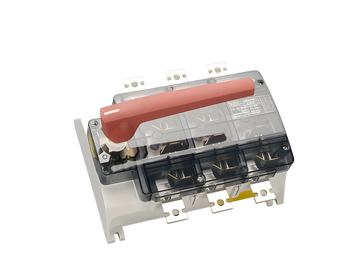

33356 000
CAPUS Panel
Sezionatore sottocarico, 3 poli
viti M10, manovra rossa
400 A
for mounting plate
codice in phase-out ; Articolo sostitutivo: 23004
Di Più

33550 000
QUADRON 60Classic Speed
Sezionatore sottocarico, 3 poli
vite M10, connessione in basso
320 A
double-breaking
operator independent switching (snap-action mechanism)
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33513 000
QUADRON 60Classic Speed
Sezionatore sottocarico per fusibili NH, 3p
vite M10, connessione in basso, per manovra rinviata
Gr. NH 1
double-breaking
operator independent switching (snap-action mechanism)
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

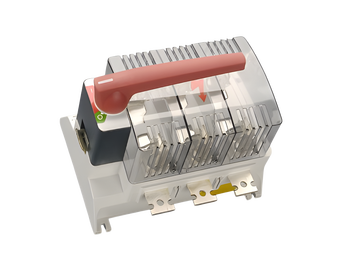

33360 000
CAPUS Panel
Sezionatore sottocarico per fusibili NH, 3p
viti M10, manovra rossa
NH 1, 250 A
for mounting plate
Di Più

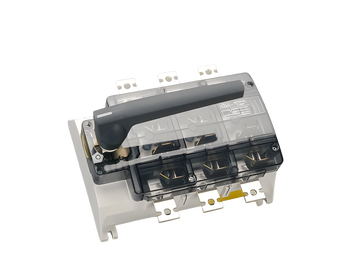

33334 000
CAPUS Panel
Sezionatore sottocarico, 3 poli
viti M10, manovra nera
400 A
for mounting plate
codice in phase-out ; Articolo sostitutivo: 23004
Di Più

33516 000
QUADRON 60Classic Speed
Sezionatore sottocarico per fusibili NH, 3p
vite M10, connessione in basso, con monit. fusibili
Gr. NH 1
double-breaking
operator independent switching (snap-action mechanism)
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33338 000
CAPUS Panel
Sezionatore sottocarico per fusibili NH, 3p
viti M10, manovra nera
NH 1, 250 A
for mounting plate
Di Più

33511 000
QUADRON 60Classic Speed
Sezionatore sottocarico per fusibili NH, 3p
vite M10, connessione in alto
Gr. NH 1
double-breaking
operator independent switching (snap-action mechanism)
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

03300 000
QUADRON 60Classic
Base per fusibili NH 250 A, collegam. in basso o in alto
morsetti a gabbia
Gr. NH 1 / 3P
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33510 000
QUADRON 60Classic Speed
Sezionatore sottocarico per fusibili NH, 3p
vite M10, connessione in basso
Gr. NH 1
double-breaking
operator independent switching (snap-action mechanism)
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33600 000
QUADRON 60Classic
base sezion. per fus. NH1, 250 A, per barre, uscita in basso / alto
morsetti a gabbia
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33393 000
QUADRON Panel
Base sezion. per fus. NH1, 250 A, per pannello
morsetti a gabbia
for mounting plate
Di Più

33201 000
QUADRON Panel
Base sezion. per fus. NH1, 250 A, per pannello
vite M10
for mounting plate
Di Più

33149 000
QUADRON Panel
Base sezion. per fus. NH1, 250 A, per pannello
vite M10
with electromechanical fuse monitoring
for mounting plate
Di Più

33160 000
QUADRON 60Classic
base sezion. per fus. NH1, 250 A, per barre, uscita in basso / alto
vite M10
with electromechanical fuse monitoring
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33330 000
QUADRON Panel
Base sezion. per fus. NH1, 250 A, per pannello
vite M10
with electronic fuse monitoring
for mounting plate
Di Più

33325 000
QUADRON 60Classic
base sezion. per fus. NH1, 250 A, per barre, uscita in basso / alto
vite M10
with electronic fuse monitoring
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33601 000
QUADRON 60Classic
base sezion. per fus. NH1, 250 A, per barre, uscita in basso / alto
vite M10
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

https://pim.woehner.de/IT/CH/1000047375

Trova il tuo contatto

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
