sezionatore sottocarico (31260)

The picture may show a similar product.

Descrizione

Cod.art.: 31260 000A

SECUR^®Crossboard

sezionatore sottocarico

per fusibili D01 e D02

35 A / 3P

indicazione visiva (LED) di un fusibile bruciato

operator independent switching (snap-action mechanism)

connessione cavi in basso

NUOVO

Montaggio

CrossBoard® 125A / 250A, CrossBoard® 800 A

Vantaggi prodotto

spring terminal enables connection without tools (at first installation)

gruppo di prodotto	01
sottogruppo prodotto	51

pz/ conf.	1
EAN	4021267312602

ECLASS 6.1	27142110
ECLASS 7.1	27142110
ETIM 4.0	EC000277
ETIM 5.0	EC000277

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Omologazioni

IEC (CB) , VDE , CCC

Dati tecnici

per fusibili di grandezza:	D0
fusibile secondo norma:	IEC / HD 60269-3
potenza diss. max. ammissibile del fusibile inserito:	4 W

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
corrente nominale (IEC):	35 A
tensione nominale (IEC) AC:	400 V

tensione nominale di isolamento U_i AC:	500 V
tensione di picco U_imp:	6 kV

Categoria d'impiego AC:

AC-22B (400 V)

corrente nom. di cto cto condizionata da fusibili (AC):	50 kA / 400 V
secondo prove fatte con fusibili di caratteristica:	gG

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.

The function of isolation between incoming and outgoing contacts is provided by the opening of the switching mechanism as required in the standard.

Valori meccanici
L x A x P:	22.5 x 184 x 100
peso:	33.0 kg/100
Poli:	3 poli

grado di protezione dal fronte:

IP30

Connessioni
spring pulley connection
screw drive:	0,8x4
wire stripping:	23 mm
min. cross-section:	1.5 mm²
max. cross-section:	16 mm²
f:	1.5 - 16 mm²
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.

potenza diss. max. ammissibile del fusibile inserito:	4 W

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

further accessories

31976 000A
microswitch
contatto di commutazione 250 V AC / 5 A, 30 V DC / 4 A
Di Più

accessories for fuses

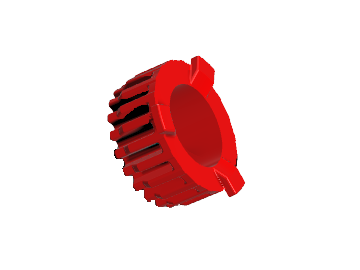

31318 000A
special gauge element 10 A
rosso
for fuse links D01
NUOVO
Di Più

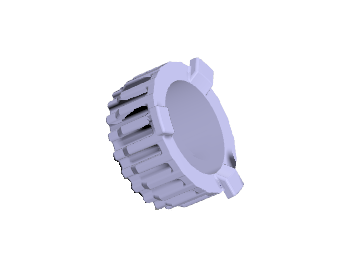

31319 000A
special gauge element 16 A
grigio
for fuse links D01
NUOVO
Di Più

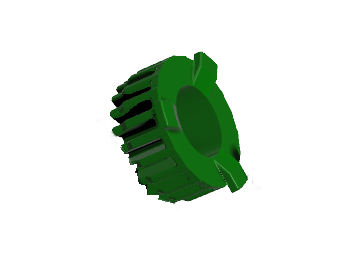

31317 000A
special gauge element 2 - 6 A
verde
for fuse links D01
NUOVO
Di Più

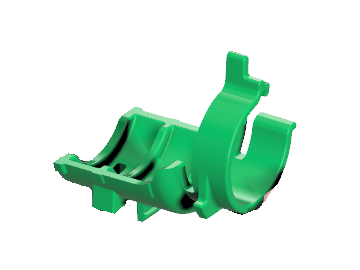

31346 000A
mounting bracket for special gauge element 2 - 16 A
NUOVO
Di Più

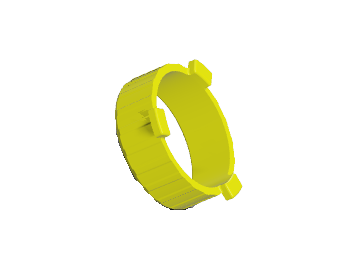

31321 000A
special gauge element 25 A
giallo
for fuse links D02
NUOVO
Di Più

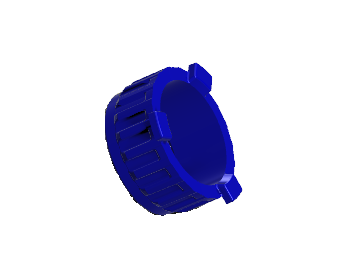

31320 000A
special gauge element 20 A
blu
for fuse links D02
NUOVO
Di Più

01730 000
Chiave per calibri ad anello
D01 - D03
Di Più
