for UL feeder circuits >250V
The picture may show a similar product.
Cod.art.: 31260 000A
SECUR®Crossboard
sezionatore sottocarico
per fusibili D01 e D02
35 A / 3P
indicazione visiva (LED) di un fusibile bruciato
operator independent switching (snap-action mechanism)
connessione cavi in basso
NUOVO
Montaggio
CrossBoard® 125A / 250A, CrossBoard® 800 A
Vantaggi prodotto
spring terminal enables connection without tools (at first installation)
| gruppo di prodotto | 01 |
| sottogruppo prodotto | 51 |
| pz/ conf. | 1 |
| EAN | 4021267312602 |
| ECLASS 6.1 | 27142110 |
| ECLASS 7.1 | 27142110 |
| ETIM 4.0 | EC000277 |
| ETIM 5.0 | EC000277 |
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Omologazioni
IEC (CB) , VDE
| per fusibili di grandezza: | D0 |
| fusibile secondo norma: | IEC / HD 60269-3 |
| potenza diss. max. ammissibile del fusibile inserito: | 4 W |
| Details IEC | |
| Norme | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Electrical data IEC | |
| corrente nominale (IEC): | 35 A |
| tensione nominale (IEC) AC: | 400 V |
| tensione nominale di isolamento Ui AC: | 500 V |
| tensione di picco Uimp: | 6 kV |
| Categoria d'impiego AC: | AC-22B (400 V) |
| corrente nom. di cto cto condizionata da fusibili (AC): | 50 kA / 400 V |
| secondo prove fatte con fusibili di caratteristica: | gG |
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso. |
The function of isolation between incoming and outgoing contacts is provided by the opening of the switching mechanism as required in the standard. |
| Valori meccanici | |
| L x A x P: | 22.5 x 184 x 100 |
| peso: | 33,0 kg/100 |
| Poli: | 3 poli |
| grado di protezione dal fronte: | IP30 |
| Connessioni | |
| spring pulley connection | |
| screw drive: | 0,8x4 |
| wire stripping: | 23 mm |
| min. cross-section: | 2,5 mm² |
| max. cross-section: | 16 mm² |
| f: | 2.5 - 16 mm² |
| Not suitable for aluminium cables ! | |
| Not suitable for aluminium cables ! | |
| Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso. | |
| potenza diss. max. ammissibile del fusibile inserito: | 4 W |
31976
000A
microswitch
contatto di commutazione 250 V AC / 5 A, 30 V DC / 4 A
Di Più
31318
000A

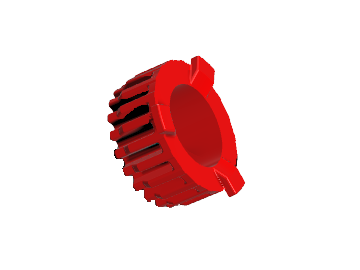

special gauge element 10 A
rosso
for fuse links D01
NUOVO
Di Più
31319
000A

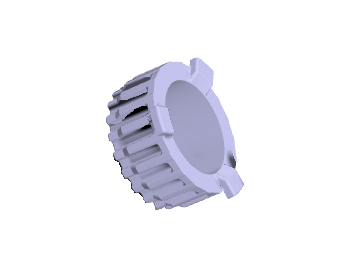

special gauge element 16 A
grigio
for fuse links D01
NUOVO
Di Più
31317
000A

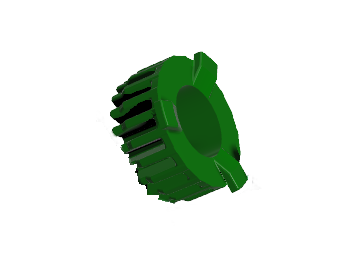

special gauge element 2 - 6 A
verde
for fuse links D01
NUOVO
Di Più
31346
000A

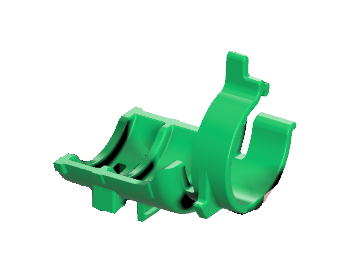

mounting bracket for special gauge element 2 - 16 A
NUOVO
Di Più
31321
000A

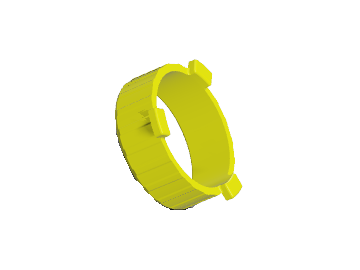

special gauge element 25 A
giallo
for fuse links D02
NUOVO
Di Più
31320
000A

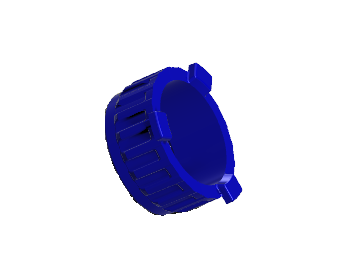

special gauge element 20 A
blu
for fuse links D02
NUOVO
Di Più
01730
000
Chiave per calibri ad anello
D01 - D03
Di Più
