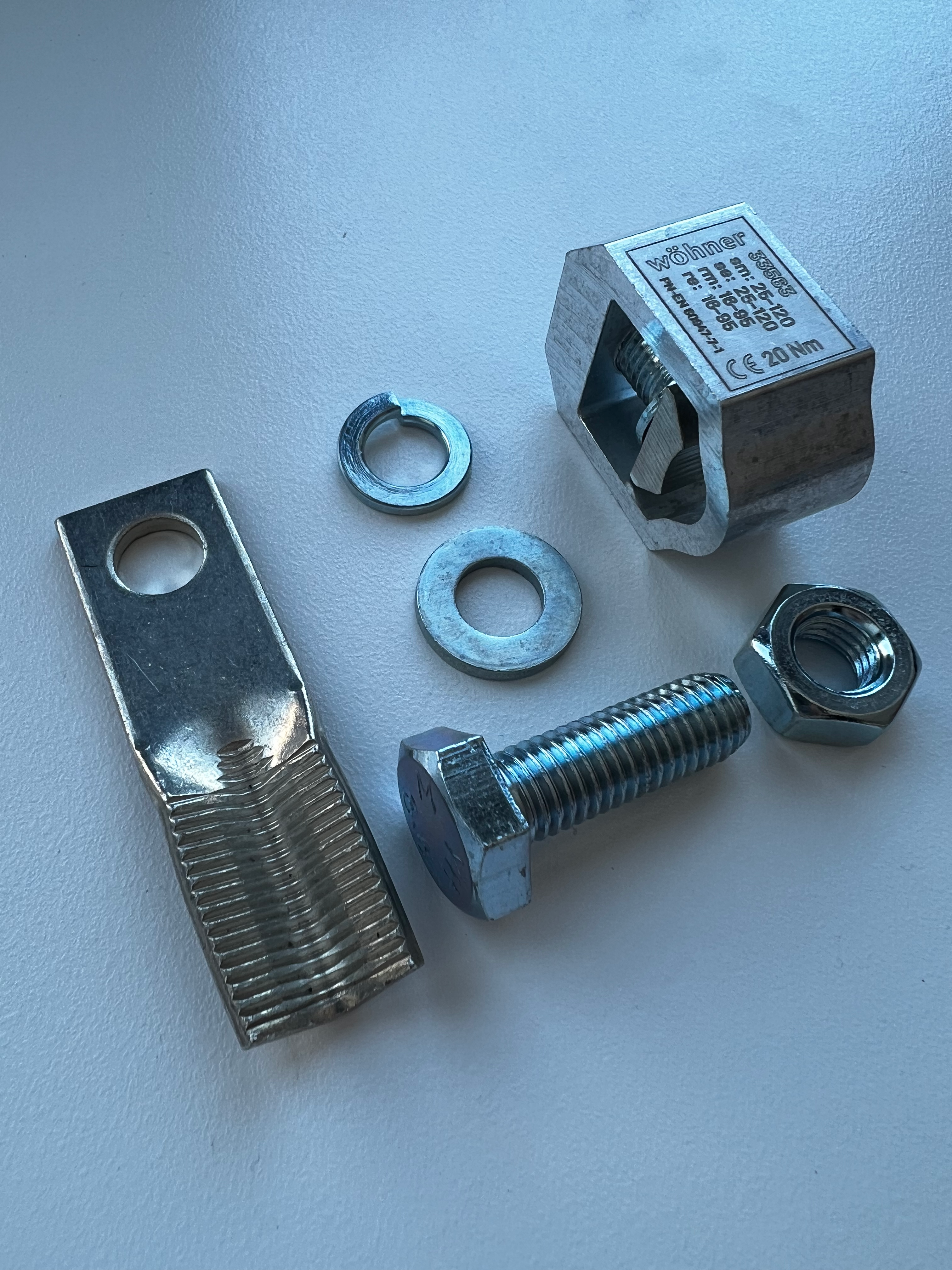

V-clamp (33563)

The picture may show a similar product.

Descrizione

Cod.art.: 33563000A

V-clamp

terminal body alu, pressure piece brass

for PEN

for Cu / Al 16 - 120 mm²

disponibile a breve

Montaggio

185Power

gruppo di prodotto 12
sottogruppo prodotto 70
pz/ conf. 1
EAN 4021267336530
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Valori elettrici

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

Valori meccanici
peso: 4.8 kg/100
Connessioni
min. cross-section: 25 mm²
max. cross-section: 120 mm²
Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.

Application notes

Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
short-circuit withstandability: determined by main product

Links

Downloads

Usage

33529000A
QUADRON®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. singolarm.
flat version with V-clamp 95 mm²
terminal body Al, pressure piece brass
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33539000A
QUADRON®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. singolarm.
flat Version with V-clamp 95 mm²
Klemmgehäuse Alu, Druckstück Stahl
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33535000A
QUADRON®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. singolarm.
high Version with V-clamp 95 mm²
Klemmengehäuse Alu, Druckstück Stahl
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33534000A
QUADRON®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp.
flat version with V-Clamp 95 mm²
Klemmengehäuse Alu, Druckstück Stahl
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33525000A
QUADRON®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. singolarm.
high version with V-clamp 95 mm²
Klemmgehäuse Alu, Druckstück Messing
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33530000A
QUADRON®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp.
high version with V-clamp 95 mm²
Klemmgehäuse Alu, Druckstück Stahl
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33520000A
QUADRON®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp.
high version with V-clamp 95 mm²
Klemmengehäuse Alu, Druckstück Messing
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più
