Sezionatore verticale per fus. NH Gr.3 (33640)

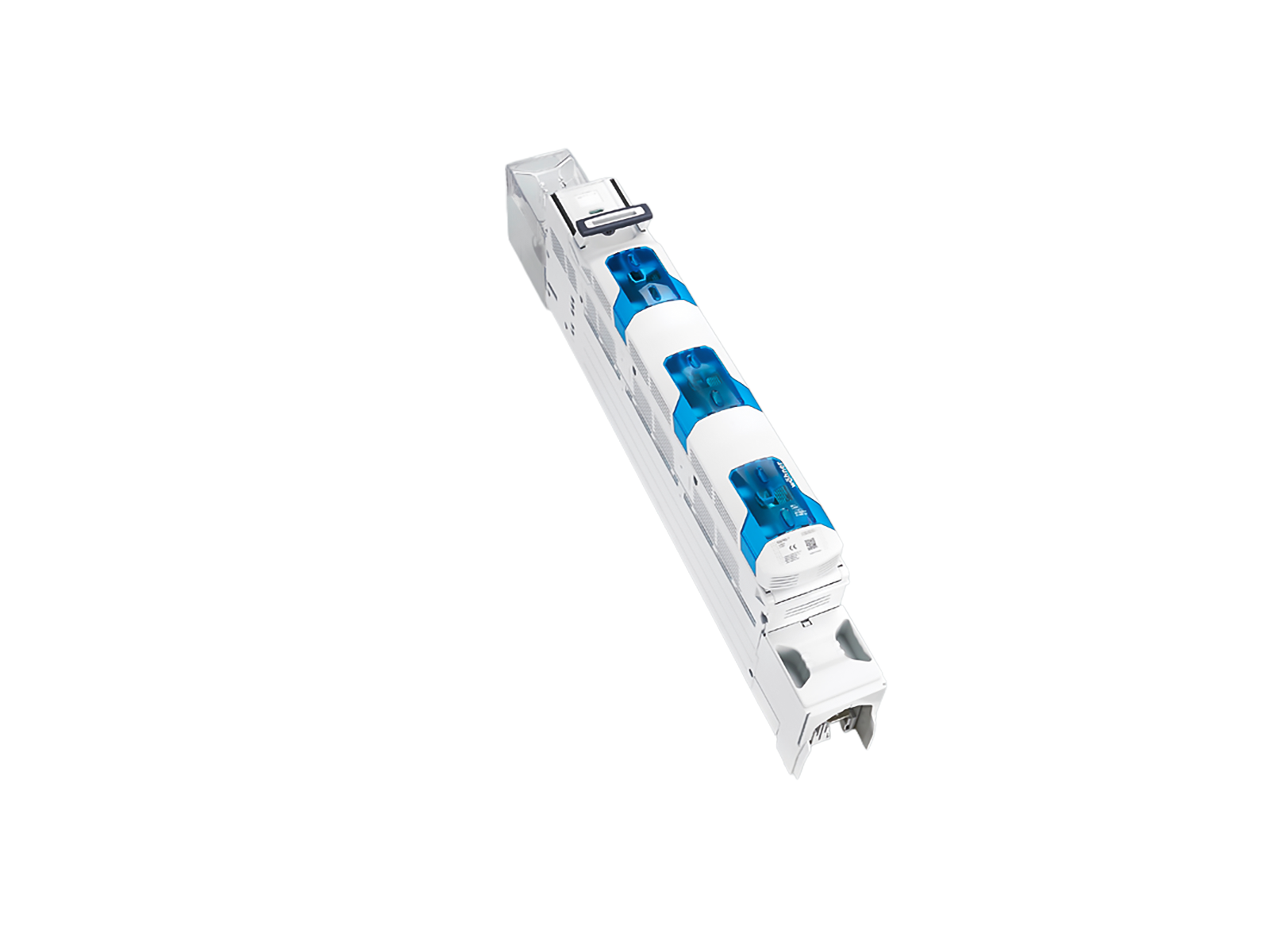

The picture may show a similar product.

Descrizione

Cod.art.: 33640000A

QUADRON®185Power Speed

Sezionatore verticale per fus. NH Gr.3

con monit. fusibili

uscita in basso M12

double-breaking

operator independent switching (snap-action mechanism)

per barre 30, 40, 60, 80, 100, 120 x 10

accessory required for busbar mounting

Montaggio

185Power

Vantaggi prodotto

When the cover is open, all touchable parts are voltage-free

Operator-independent switching

Lockable cover with double-bit lock

Mixed installation with all components 185Power

Can be sealed when switched on or off

Can be locked with up to 3 padlocks when switched off

gruppo di prodotto 18
sottogruppo prodotto 55
pz/ conf. 1
EAN 4021267336400
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001046
ETIM 5.0 EC001046

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Omologazioni

IEC (CB)

type no.: QS185-3

Dati tecnici

per fusibili di grandezza: NH 3
fusibile secondo norma: IEC / HD 60269-2
potenza diss. max. ammissibile del fusibile inserito: 48 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Details IEC
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
corrente nominale (IEC): 630 A
tensione nominale (IEC) AC: 400 V
tensione nominale di isolamento Ui AC: 400 V
tensione di picco Uimp: 4 kV
Categoria d'impiego AC:

AC-23B 630A/400V
AC-23B 500A/400V
corrente nom. di cto cto condizionata da fusibili (AC): 100 kA / 400 V
120 kA / 400 V
secondo prove fatte con fusibili di caratteristica: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 160.0 W.

(The power dissipation at full load would be 250.0 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.
The use of knife links is not permitted. The rated values specified in this product description apply exclusively to the use of fuses.
distance to grounded parts = 0mm at 120kA
Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
Degree of protection IP30 at front, degree of protection near terminal depends on installation
Valori meccanici
L x A x P: 100 x 941 x 274
peso: 1512.0 kg/100
per barre: 30, 40, 60, 80, 100, 120 x 10
CT can be integrated in the device: ja
CT can be integrated in the CT module: ja
grado di protezione dal fronte: IP30

Type of fastening:
can be screwed onto drilled busbar, undrilled drilling with terminal clamp

Application notes

Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.
potenza diss. max. ammissibile del fusibile inserito: 48 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| Fuse monitoring

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)
