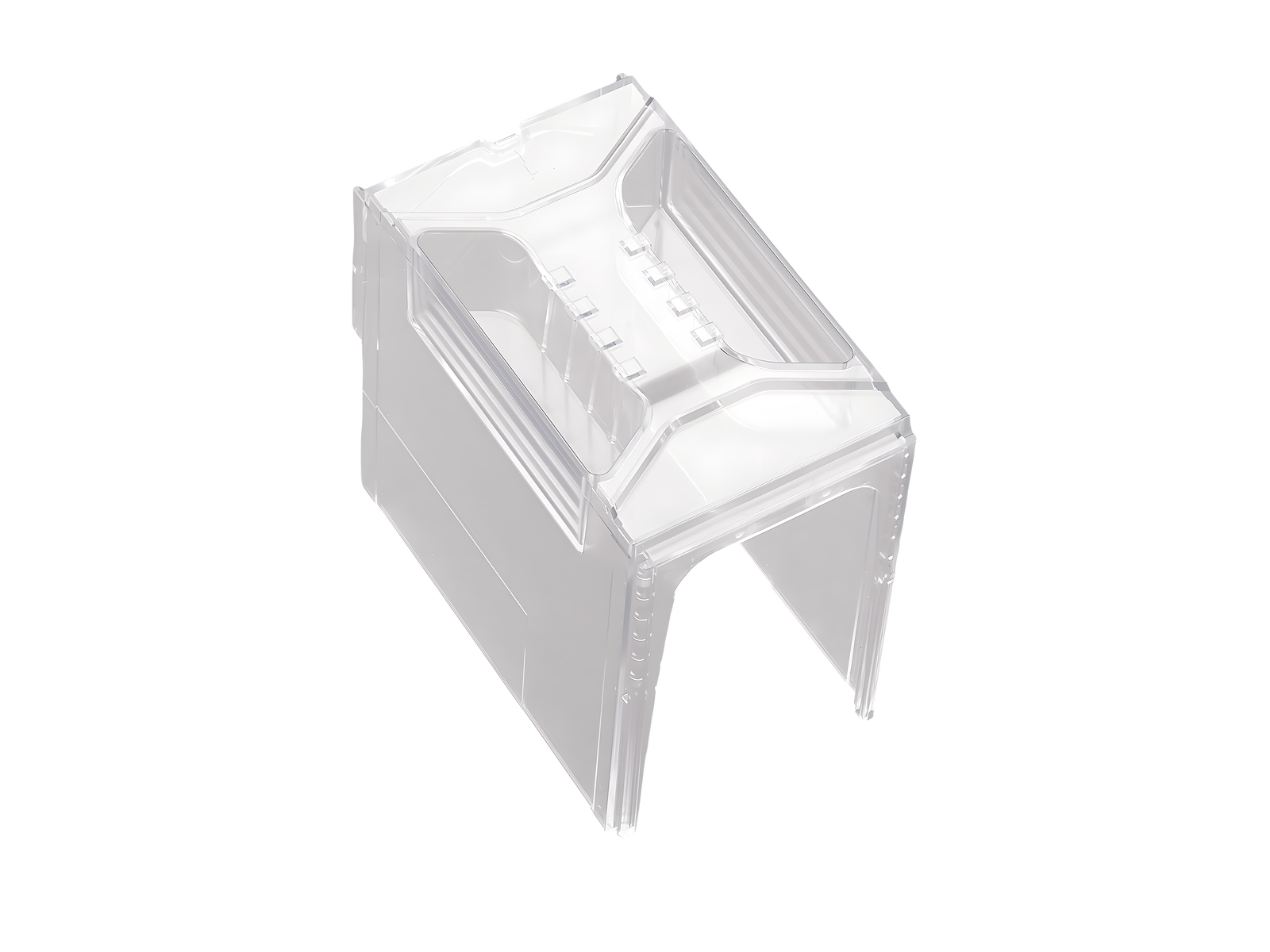

Calotta per terminali (33733)

The picture may show a similar product.

Descrizione

Cod.art.: 33733000A

Calotta per terminali

universale, per basi sez. NH Gr. 1 - 3 e modulo verticale di connessione 800 A

Gr. 1- 3

Montaggio

185Power

gruppo di prodotto	12
sottogruppo prodotto	70

pz/ conf.	1
EAN	4021267337339

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Valori meccanici
L x A x P:	100 x 166 x 150
peso:	30.0 kg/100

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Usage

33721000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 250 A
Gr. NH 1, sez. contemp. , con monitoraggio fus.
vite M12
