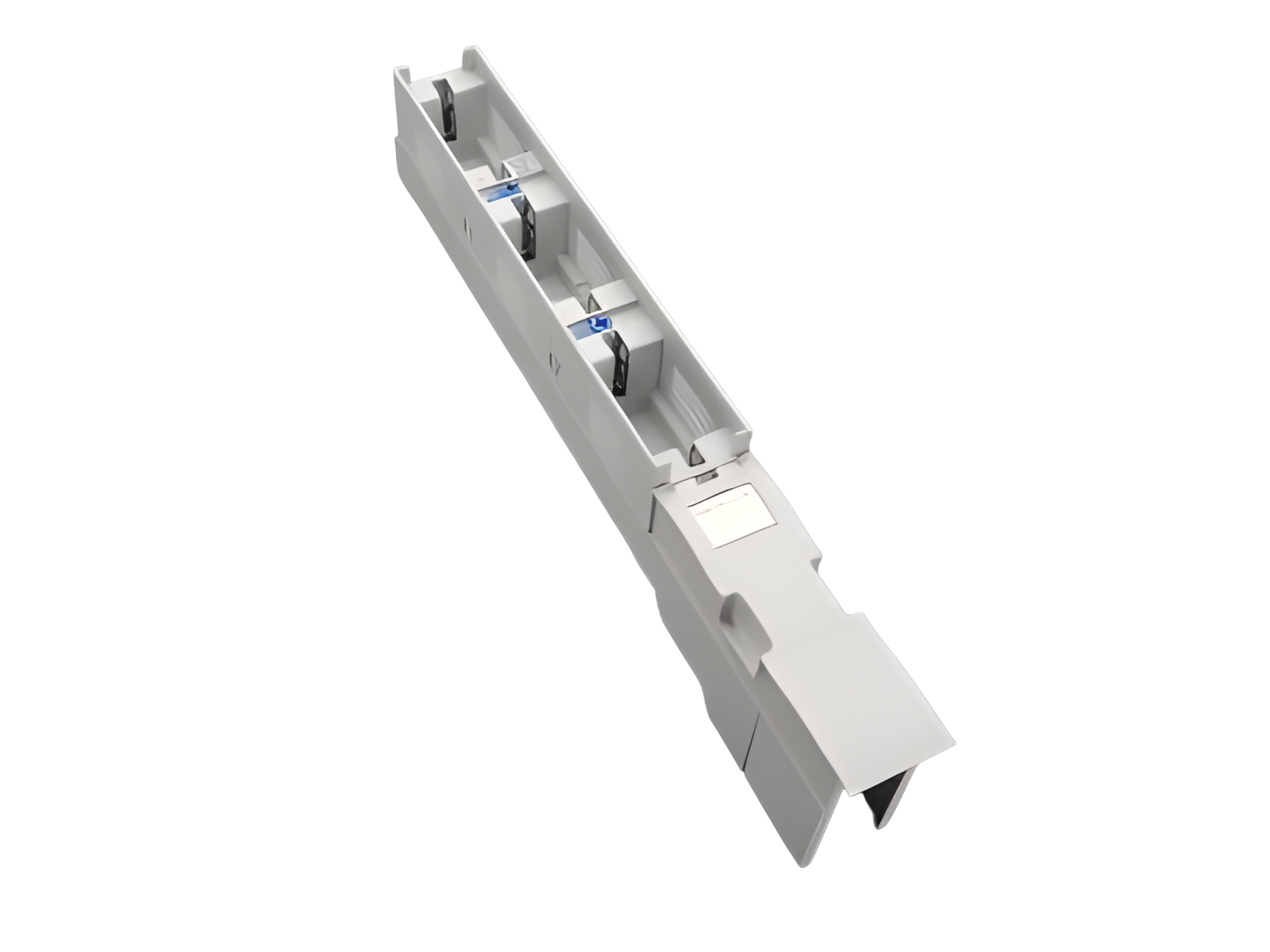

Base verticale per fusibili NH00 160 A (33384)

The picture may show a similar product.

Descrizione

Cod.art.: 33384 000

QUADRON®100Energy

Base verticale per fusibili NH00 160 A

morsetto a prisma 70 mm²

Gr. NH 00

per barre 30, 40, 50, 60 x 10

Montaggio

100Energy

Vantaggi prodotto

Undrilled mounting possible with terminal clamp

gruppo di prodotto 12
sottogruppo prodotto 31
pz/ conf. 1
EAN 4021267333843
ECLASS 6.1 27142106
ECLASS 7.1 27142106
ETIM 4.0 EC001046
ETIM 5.0 EC001046

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Dati tecnici

per fusibili di grandezza: NH 000, NH 00
fusibile secondo norma: IEC / HD 60269-2
Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Electrical data IEC
corrente nominale (IEC): 160 A
tensione nominale (IEC) AC: 690 V
tensione di picco Uimp: 6 kV
resistenza al corto circuito con protezione tramite fusibili: 50 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 11.2 W.

(The power dissipation at full load would be 17.5 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
tensione max. ammissibile (IEC) AC: 800 V
Valori meccanici
L x A x P: 50 x 455 x 80
peso: 99.5 kg/100
per barre: 30, 40, 50, 60 x 10
Connessioni


wedge clamp terminal for Cu an Al:
stranded round 16 - 70 mm²,
stranded sectored 16 - 70 mm²,
flexible with wire-end ferrules 16 - 70 mm²

(flexible cables of maximum cross-section may not fit when using wire-end ferrule)

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

accessories for mounting

33238 000
Agganci posteriori
Gr. NH 00
per: 33235
Di Più

connection accessories

03727 000
morsetto a brida
1.5 - 70 mm²
Gr. NH 00
Di Più

30894 000
connessione a vite M8
con rondella
Gr. NH 00
Di Più

covers

33113 000
squadretta per prot. frontale
per protezione frontale
Gr. NH 00 - 3
Di Più

33280 000
calotta per terminali
Gr. NH 00
per: 33234, 33235
Di Più

accessories for fuses

03502 000
Maniglia di estrazione NH,
senza protezione mani
Gr. NH 000 - 3
Di Più
