réglette sectionneur à fusible 910 A

The picture may show a similar product.

Description

Référence 33029 000A

QUADRON 185Power

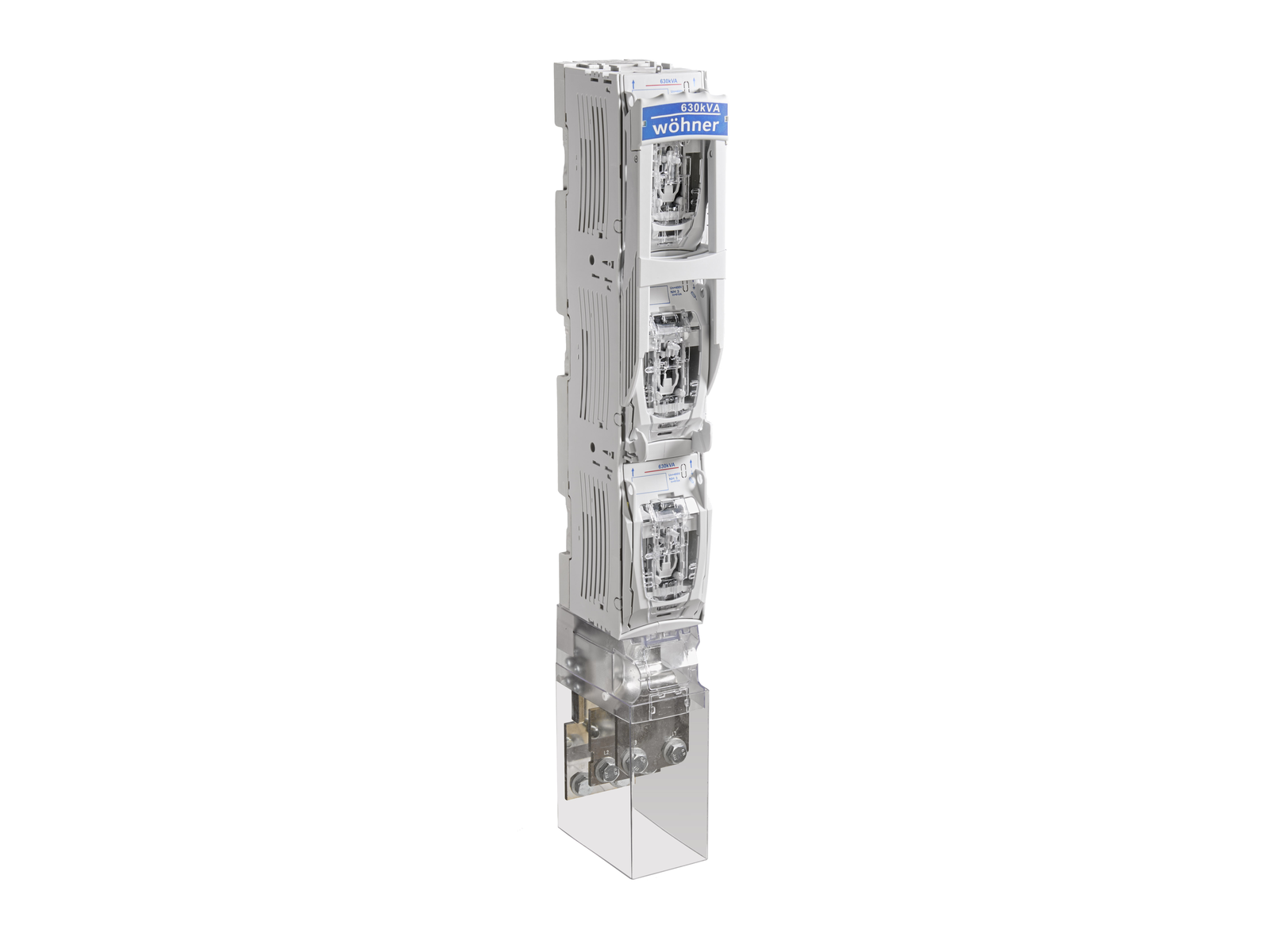

réglette sectionneur à fusible 910 A

size 3, 3-pole switchable

largeur de raccordement 200 mm

pour jeux de barres 80, 100, 120 x 10

coming soon

Système

185Power

Groupe de produits	12
Sous-groupe	55

Dimensions de l'emballage	1
EAN	4021267330293

ECLASS 14.0	27142108
ETIM 5.0	EC001046
ETIM 8.0	EC001046
ETIM 10.0	EC001046

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Type: QA185-910/3-WI

Données techniques

for fuse links size:	NH 3
fuse links acc. to standard:	IEC / HD 60269-2
permitted power dissipation of the fuse-link:	48 W

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
Courant assigné (IEC):	910 A
Tension assignée (IEC) CA:	400 V

rated isolation voltage U_i AC:	1000 V
Tension assignée de tenue aux chocs Uimp:	12 kV

Catégorie d'emploi CA:

AC-22B (400 V / 910 A)

cond. short-circuit current with fuses (AC):	50 kA / 400 V (910 A)
approved wth fuse links of operation class:	gTr
rated short-time withstand current I_cw (1.0 s) max.:	50 kA
I_cw approved with:	Trennmesser
short-circuit strength when protected by fuses:	50 kA

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

min. permitted operation temperature	-25°C
max. permitted operation temperature	55°C

Charactéristiques mécaniques
L x H x P:	99 x 779 x 175
Poids:	870,0 kg/100
Pôles:	3 pôles
pour jeux de barres:	80, 100, 120 x 10

CT can be integrated in the device:	nein
CT can be integrated in the CT module:	nein
front degree of protection:	IP30

vertical installation position:

Yes

Charactéristiques des matériaux
halogen-free:	Yes

Application notes


permitted power dissipation of the fuse-link:	48 W
