adaptateur de jeu de barres 250 A, à 3 pôles (32169)

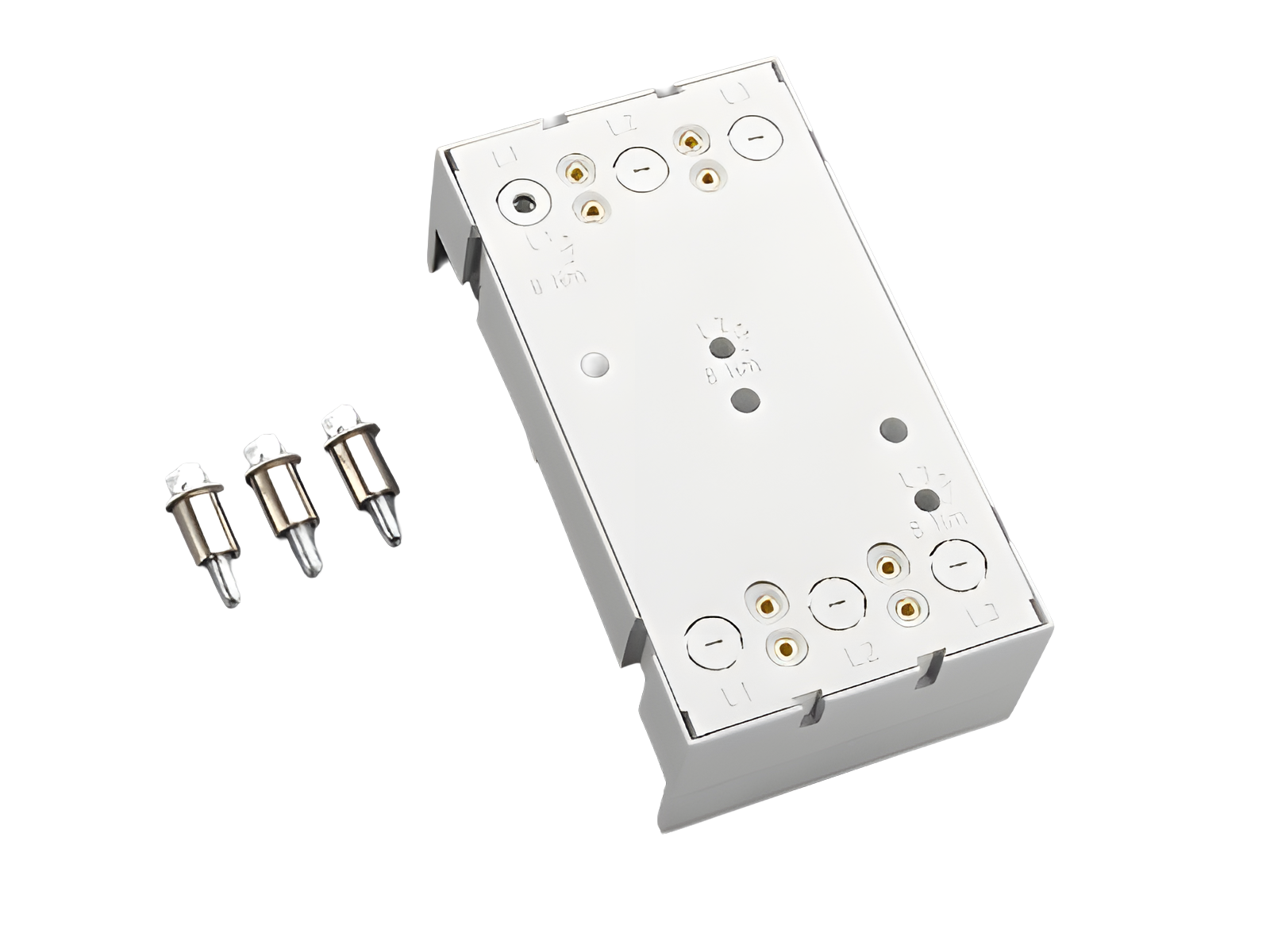

The picture may show a similar product.

Description

Référence 32169000A

EQUES®60Classic

adaptateur de jeu de barres 250 A, à 3 pôles

105 x 190

raccordement à l'adaptateur par le haut ou par le bas

pour Noark Ex9M2

pour jeux de barres 12, 15, 20, 25, 30 x 5, 10 et barres profilées

Nouveau

Système

60Classic

Groupe de produits 05
Sous-groupe 36
Dimensions de l'emballage 1
EAN 4021267321697
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

CSA , UL , DNV GL

for UL feeder circuits >250V

Type: 60250.1-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020
Electrical data IEC
Courant assigné (IEC): 250 A
Tension assignée (IEC) CA: 690 V
rated isolation voltage Ui AC: 800 V
Tension assignée de tenue aux chocs Uimp: 6 kV
Details UL
Normes
UL 508
for UL feeder circuits >250V
Electrical data UL
rated current (UL): 250 A
rated voltage (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
SCCR protected max.: 65 kA
SCCR: 50 kA with DIVQ/7 250 A / 600 V AC
65 kA with DIVQ/7 250 A / 480 V AC
Charactéristiques mécaniques
L x H x P: 105 x 190 x 35
Poids: 93,8 kg/100
Pôles: 3 pôles
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées

Application notes

Zum Abnehmen vom Sammelschienensystem muss oberhalb des Artikels ein Freiraum vom mind. 10 mm vorhanden sein.
short-circuit withstandability: the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB
for UL feeder circuits >250V
