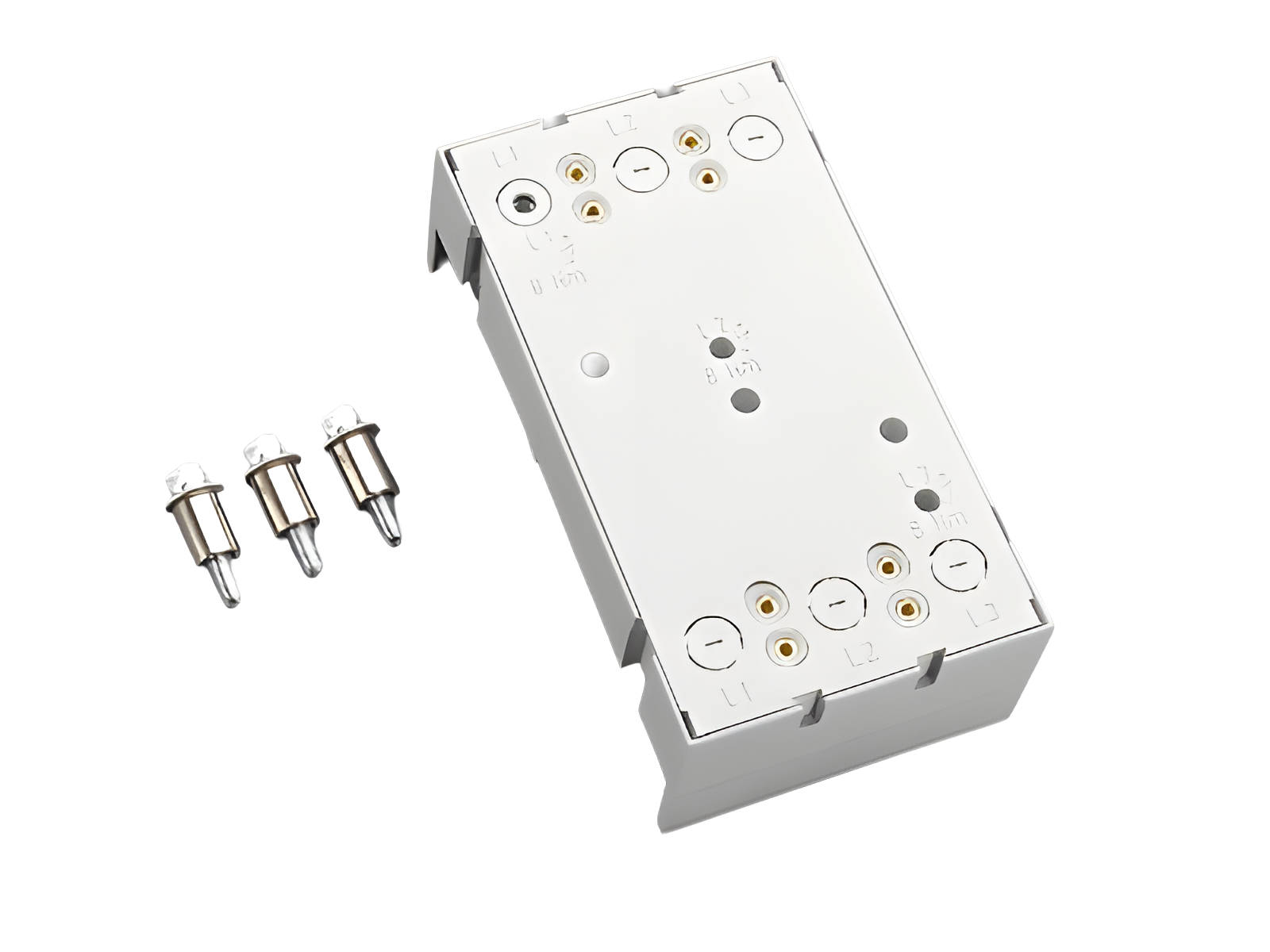

La imagen puede mostrar un producto similar.
Part No.: 32169000A
EQUES®60Classic
adaptador para embarrado de 250 A, 3 polos
105 x 190
Conexión al sistema por arriba o por abajo
para Noark Ex9M2
para barras 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
NEW
sistema
60Classic
| grupo de producto | 05 |
| subgrupo | 36 |
| embalaje | 1 |
| EAN | 4021267321697 |
| ECLASS 6.1 | 27370304 |
| ECLASS 7.1 | 27370304 |
| ETIM 4.0 | EC001531 |
| ETIM 5.0 | EC001531 |
Normas
IEC 61439-1:2020
UL 508
homologaciónes
CSA , UL , DNV GL
for UL feeder circuits >250V
tipo: 60250.1-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
Homologación CCC: no es obligatoria la certificación
| datos IEC | |
| Normas | |
| IEC 61439-1:2020 |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 250 A |
| tensión nominal (IEC) AC: | 690 V |
| tensión nominal de aislamiento Ui AC: | 800 V |
| tensión de pico Uimp: | 6 kV |
| datos UL | |
| Normas | |
| UL 508 |
| for UL feeder circuits >250V |
| datos electricos UL | |
| intensidad de corriente nominal (UL): | 250 A |
| tensión nominal (UL) AC: | 600 V |
| frecuencia nominal (UL): | 50 / 60 Hz |
| SCCR protected max.: | 65 kA |
| SCCR: |
50 kA with DIVQ/7 250 A / 600 V AC
65 kA with DIVQ/7 250 A / 480 V AC |
| datos mecánicos | |
| An x A x P: | 105 x 190 x 35 |
| peso: | 93,8 kg/100 |
| Polaridad: | 3 polos |
| para barras: | 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas |
| Zum Abnehmen vom Sammelschienensystem muss oberhalb des Artikels ein Freiraum vom mind. 10 mm vorhanden sein. | |
| short-circuit withstandability: | the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB |
| for UL feeder circuits >250V | |
