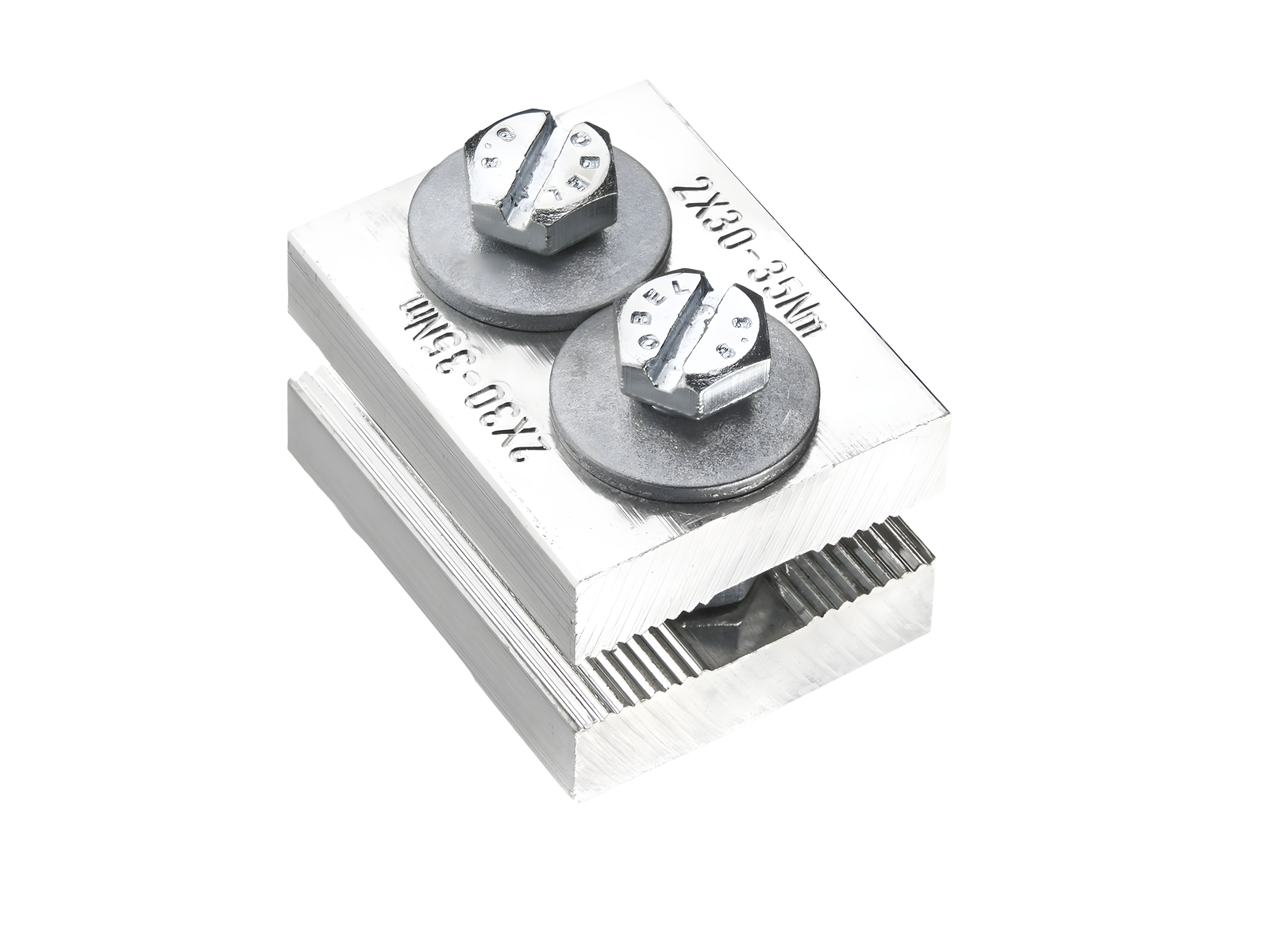

raccord longitudinal pour barres (01481)

The picture may show a similar product.

Description

Référence 01481000A

raccord longitudinal pour barres

60 mm

pour jeux de barres 60, 100, 120 x 10

Système

185Power

Groupe de produits	07
Sous-groupe	33

Dimensions de l'emballage	3
EAN	4021267014810

ECLASS 6.1	27400606
ECLASS 7.1	27400606
ETIM 4.0	EC000713
ETIM 5.0	EC000713

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

for UL feeder circuits >250V

Type: CR185-C60

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Tension assignée (IEC) CA:	690 V

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CA:	1000 V
Tension maximale IEC CC:	1500 V
current capacity (IEC) max.:	1 000 A

the busbar connector was tested in an arrangment where the busbar supports at the connection of the 2 systems had a spacing of 200 mm

test conditions: 120x10 - 120x10 (2x 01481)
peak withstand current I_pk: 109 kA
I_cw (1,0 s): 51 kA

test conditions: 100x10 - 100x10 (1x 01480 + 1x 01481)
peak withstand current I_pk: 106 kA
I_cw (1,0 s): 50 kA

test conditions: 60x10 - 60x10 (1x 01481)
peak withstand current I_pk: 81 kA
I_cw (1,0 s): 34 kA

Details UL
Normes
UL 508

for UL feeder circuits >250V

Electrical data UL
rated current (UL):	1100 A
rated voltage (UL) AC:	1000 V
rated frequency (UL):	50 / 60 Hz
rated voltage (UL) DC:	1000 V

SCCR unprotected max.:	50 kA
	3 cycles (without OPD) @ 1000 V AC

Charactéristiques mécaniques
L x H x P:	47 x 60 x 49
Poids:	72,0 kg/100
pour jeux de barres:	60, 100, 120 x 10

permitted busbar displacement:	1
permitted spacing between systems:	11 - 14 mm

Points de raccordement
screw clamp connection
M10
screw drive:	SW17
Md min.:	30,0 Nm
Md max.:	35,0 Nm

Application notes

Les performances d'isolation de l'article dépendent des conditions d'installation.
Conseils	one terminal is required to connect busbars 60x10 2 terminals are required to connect busbars 120x10 a terminal 01480 plus a terminal 01481are required to connect busbars 100x10


for UL feeder circuits >250V

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accessoires

01416000A
enveloppe de protection contre les contacts accidentels pour raccords longitudinaux pour barres
3 pôles, montage frontal et arrière, largeur de recouvrement 165 mm
montage sur 2 supports de jeu de barres 01430 avec entraxe de 150 mm
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

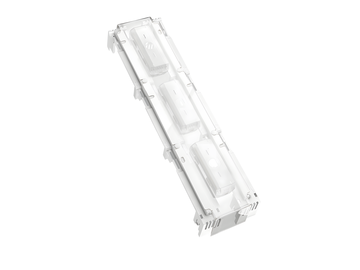

01482000A
enveloppe de protection contre les contacts accidentels pour raccords longitudinaux pour barres
3 pôles, montage frontal et arrière, largeur de recouvrement 115 mm
montage sur 2 supports de jeu de barres 01430 avec entraxe de 100 mm
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

https://pim.woehner.de/FR/INT/1000155751

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com

Newsletter
Legal Notice
Politique de confidentialité

Czech Chinese English Français Español Deutsch Italiano Russian

Deutschland France Switzerland International
