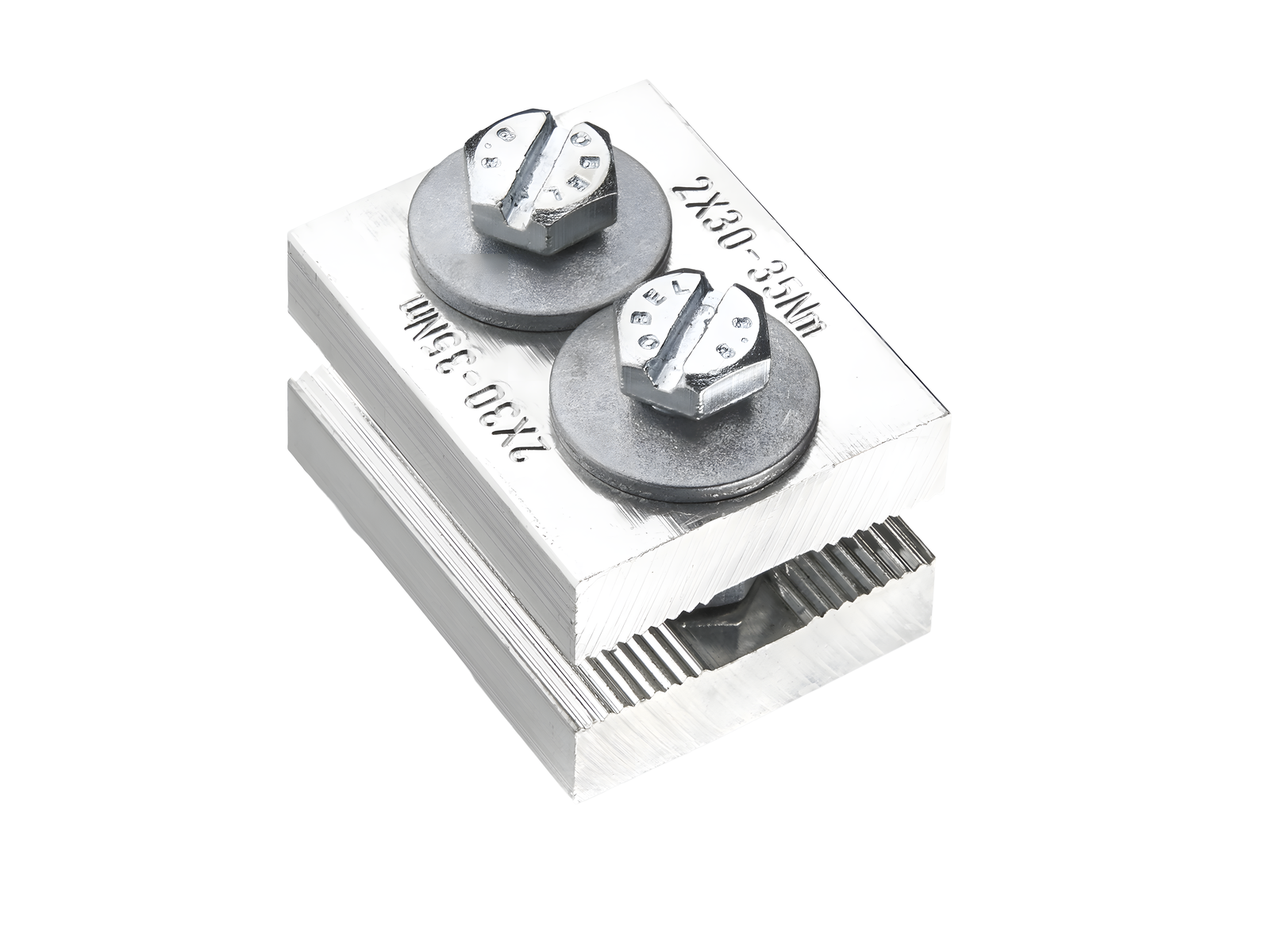

La imagen puede mostrar un producto similar.
Part No.: 01481000A
conector longitudinal de barras
60 mm
para barras 60, 100, 120 x 10
sistema
185Power
| grupo de producto | 07 |
| subgrupo | 33 |
| embalaje | 3 |
| EAN | 4021267014810 |
| ECLASS 6.1 | 27400606 |
| ECLASS 7.1 | 27400606 |
| ETIM 4.0 | EC000713 |
| ETIM 5.0 | EC000713 |
Normas
IEC 61439-1:2020
UL 508
homologaciónes
UL
for UL feeder circuits >250V
tipo: CR185-C60
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
Homologación CCC: no es obligatoria la certificación
| datos IEC | |
| Normas | |
| IEC 61439-1:2020 |
| datos electricos IEC | |
| tensión nominal (IEC) AC: | 690 V |
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| tensión máxima (IEC) AC: | 1000 V |
| tensión máxima (IEC) DC: | 1500 V |
| máxima intensidad de corriente (IEC): | 1.000 A |
the busbar connector was tested in an arrangment where the busbar supports at the connection of the 2 systems had a spacing of 200 mm |
| datos UL | |
| Normas | |
| UL 508 |
| for UL feeder circuits >250V |
| datos electricos UL | |
| intensidad de corriente nominal (UL): | 1100 A |
| tensión nominal (UL) AC: | 1000 V |
| frecuencia nominal (UL): | 50 / 60 Hz |
| tensión nominal (UL) DC: | 1000 V |
| SCCR unprotected max.: | 50 kA |
| 3 cycles (without OPD) @ 1000 V AC |
| datos mecánicos | |
| An x A x P: | 47 x 60 x 49 |
| peso: | 72,0 kg/100 |
| para barras: | 60, 100, 120 x 10 |
| desplazamiento del embarrado permitido: | 1 |
| espacio entre sistemas permitido: | 11 - 14 mm |
| puntos de apriete | |
| screw clamp connection | |
| M10 | |
| screw drive: | SW17 |
| Md min.: | 30,0 Nm |
| Md max.: | 35,0 Nm |
| La capacidad de aislamiento del artículo depende de las condiciones de la instalación. | |
|
Notas |
one terminal is required to connect busbars 60x10 |
| for UL feeder circuits >250V | |
