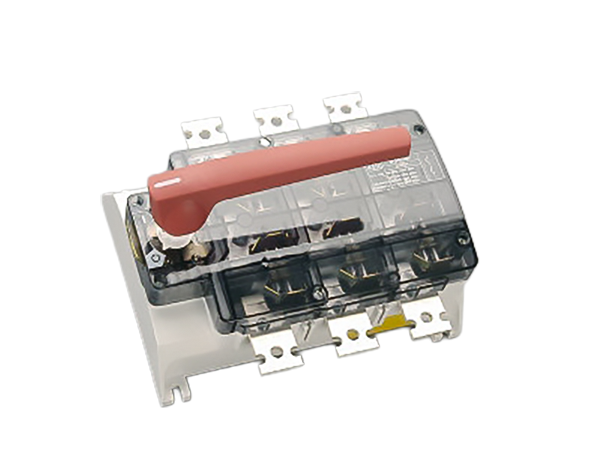

interrupteur-sectionneur à 3 pôles

The picture may show a similar product.

Description

Référence 33357 000

CAPUS Panel

interrupteur-sectionneur à 3 pôles

vis M10, poignée rouge

630 A

for mounting plate

stock sale

date of phase-out: 30.06.2026

à remplacer par: 23005000AD

Système

Panel

Avantages produit

double-breaking main contacts,
visible separation sections,
user-independent switching,
assembly and connection material contained in scope of delivery

Groupe de produits	14
Sous-groupe	09

Dimensions de l'emballage	1
EAN	4021267333577

ECLASS 14.0	27371403
ETIM 5.0	EC000216
ETIM 8.0	EC000216
ETIM 10.0	EC000216

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Approbations

IEC (CB)

Type: LTS-630

EAC Type: LTS

Données techniques

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
Courant assigné (IEC):	630 A
Tension assignée (IEC) CA:	500 V

rated isolation voltage U_i AC:	1000 V
Tension assignée de tenue aux chocs Uimp:	12 kV

Catégorie d'emploi CA:

AC-23 B (500V)
AC-22 B (500V)
AC-21 B (500V)

approved wth fuse links of operation class:	gG
rated short-time withstand current I_cw (1.0 s) max.:	15 kA
rated making capacity:	30 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 81,3 W.

(The power dissipation at full load would be 127,0 W.)

Switching capacity/utilisation categories AC-23B (500V); AC-22B (500V); AC-21B (500V) Mechanical lifespan (switching operations) 7000 Rated short-circuit making capacity 30kA
conv. therm. current in housing 630 A, horizontal installation (adjacent poles) encapsulated 504 x 378 x 302 mm 630 A, vertical installation (poles beneath each other) encapsulated 500 x 500 x 300 mm
Shock protection at front with terminal space cover IP40

Charactéristiques mécaniques
L x H x P:	270 x 237 x 197
Poids:	544,0 kg/100
Pôles:	3 pôles
Mounting:	for mounting plate

degree of protection:

IP20

Points de raccordement
screw connection
M10
Md min.:	25,2 Nm
Md max.:	30,8 Nm
lam. Cu width:	20 - 40 mm
lam. Cu thickness:	5 - 10 mm

Charactéristiques des matériaux
halogen-free:	Yes

Application notes

When installing a cover, the switch-disconnector on the housing must not be closed, the safety instructions for the Emergency Stop switch must be observed.

Links (Prices, CAD data)

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD data WSCAD

Documentation

| Informations techniques générales

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Dimensioned drawing #2

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

connection accessories

33164 000
borne à étrier pour câbles Cu
120 - 240 mm²
pour: QCB-NH2, LTS-F 400, LTS 630
Plus

33367 000
borne à prisme, simple, pour conducteurs Cu et Al
120 - 240 mm²
pour: LTS-F 400, LTS 630
Plus

covers

33351 000
cache pour espace de connexion
caches pour toutes les connexions, gris foncé
LTS-400/630, LTS-F 250/400
Plus

further accessories

33347 000
contact de signalisation
1 n/c + 1 n/o, connecteurs enfichables 6,3 x 0,8
LTS, LTS-F
Plus

33348 000

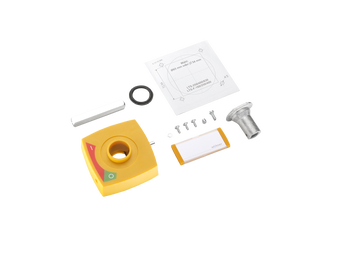

mécanisme rotatif pour porte
jaune-rouge, sans poignée
avec verrouillage de porte cadenassable
pour: LTS-250/400/630, LTS-F 160/250/400
Plus

23923 000AD
axe de prolongement, longueur 300 mm
pour: S32 250 A / 400 A
Plus

Similar products

33335 000
CAPUS Panel
interrupteur-sectionneur à 3 pôles
vis M10, poignée gris graphite
630 A
for mounting plate
; à remplacer par: 23005
Plus

https://pim.woehner.de/FR/INT/1000049574

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
