Obrázek může zobrazovat podobný produkt.

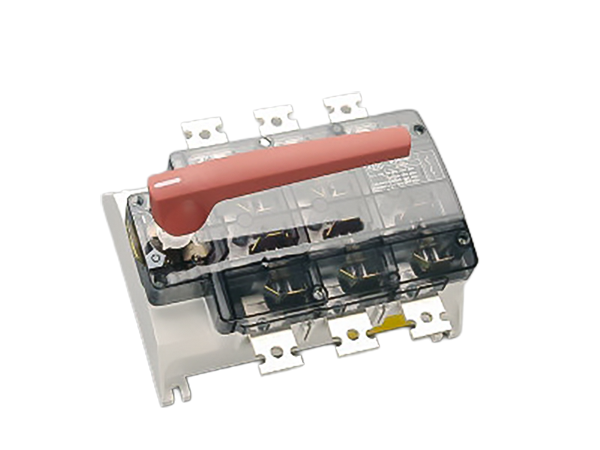

Part No.: 33357 000
CAPUS Panel
odpojovač 3-pólový
šroub M10, červená rukojeť
630 A
for mounting plate
stock sale
date of phase-out: 30.06.2026
Follower: 23005000AD
System
Panel
Advantages of the product
double-breaking main contacts,
visible separation sections,
user-independent switching,

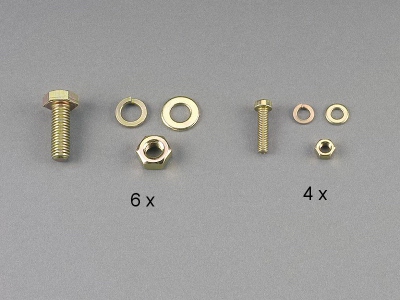

assembly and connection material contained in scope of delivery
| Produktová skupina | 14 |
| Podskupina | 09 |
| velikost balení | 1 |
| EAN | 4021267333577 |
| ECLASS 14.0 | 27371403 |
| ETIM 5.0 | EC000216 |
| ETIM 8.0 | EC000216 |
| ETIM 10.0 | EC000216 |
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Schválení dle norem
IEC (CB)
typové číslo: LTS-630
EAC Type: LTS
| Detaily IEC | |
| Standardy | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 630 A |
| jmenovité napětí (IEC) AC: | 500 V |
| jmenovité izolační napětí Ui AC: | 1000 V |
| jmenovité přepětí Uimp : | 12 kV |
| Utilisation category AC (IEC 60947-3) : | AC-23 B (500V) AC-22 B (500V) AC-21 B (500V) |
| schváleno s pojistkovými vložkami dané třídy: | gG |
| jmenovitá krátkodobá výdrž proudu I cw (1,0 s) max.: | 15 kA |
| jmenovitá výrobní kapacita: | 30 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 81,3 W.
(The power dissipation at full load would be 127,0 W.)
| Switching capacity/utilisation categories AC-23B (500V); AC-22B (500V); AC-21B (500V) Mechanical lifespan (switching operations) 7000 Rated short-circuit making capacity 30kA |
|
| conv. therm. current in housing 630 A, horizontal installation (adjacent poles) encapsulated 504 x 378 x 302 mm 630 A, vertical installation (poles beneath each other) encapsulated 500 x 500 x 300 mm |
|
| Shock protection at front with terminal space cover IP40 |
| Mechanické údaje | |
| Š x V x H: | 270 x 237 x 197 |
| hmotnost: | 544,0 kg/100 |
| póly: | 3-pólový |
| Mounting: | for mounting plate |
| stupeň ochrany: | IP20 |
| Terminal points | |
| screw connection | |
| M10 | |
| Md min.: | 25,2 Nm |
| Md max.: | 30,8 Nm |
| lam. Cu width: | 20 - 40 mm |
| lam. Cu thickness: | 5 - 10 mm |
| Vlastnosti materiálu | |
| halogen-free: | Yes |
|
When installing a cover, the switch-disconnector on the housing must not be closed, the safety instructions for the Emergency Stop switch must be observed. |
|
33164
000
třmenová svorka pro měděné vodiče
120 - 240 mm²
pro: QCB-NH2, LTS-F 400, LTS 630
Více
33367
000

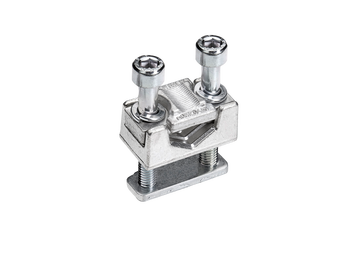

prizmová svorka jednoduchá pro vodiče Cu a Al
120 - 240 mm²
pro: LTS-F 400, LTS 630
Více
33351
000

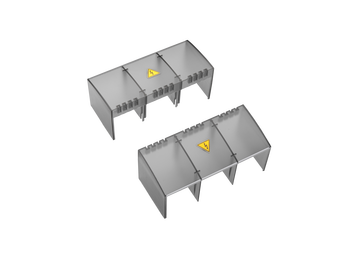

kryt připojovacího prostoru
k zakrytí připojovacího prostoru, černošedá
LTS-400/630, LTS-F 250/400
Více
33347
000
spínač
1 NC + 1 NO, ploché konektory 6,3 x 0,8
LTS, LTS-F
Více
33348
000

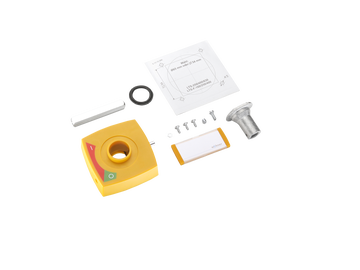

otočná rukojeť pro montáž na dveře
červeno-žlutá, bez rukojetí
s blokováním dveří, pro visací zámky
pro: LTS-250/400/630, LTS-F 160/250/400
Více
23923
000AD
prodlužovací ovladací hřídel délka 300 mm
pro: S32 250 A / 400 A
Více
