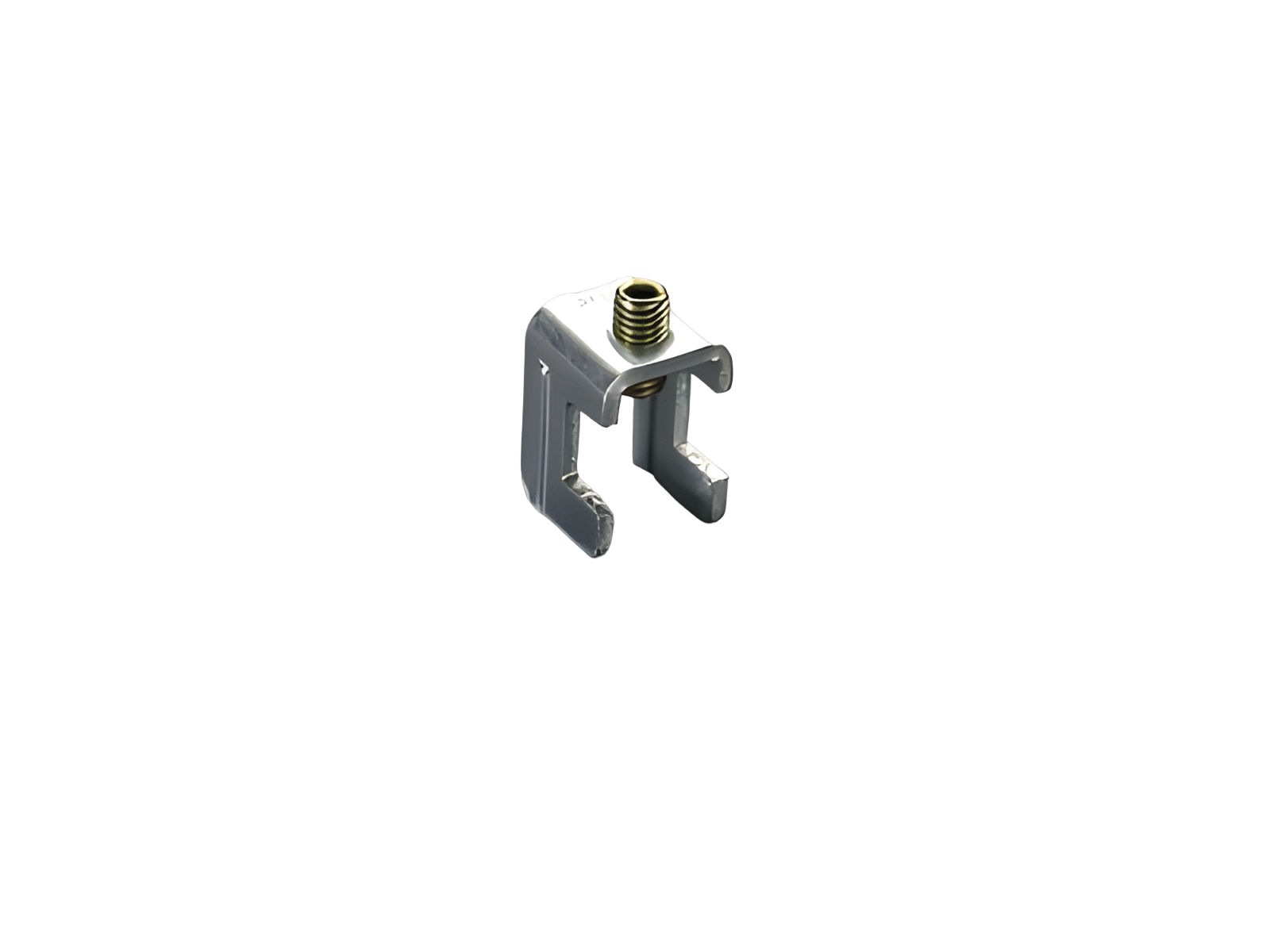

étrier de serrage (33238)

The picture may show a similar product.

Description

Référence 33238000

étrier de serrage

taille 00

pour 33235

Système

100Energy

Groupe de produits	12
Sous-groupe	70

Dimensions de l'emballage	3
EAN	4021267332389

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Données techniques

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Charactéristiques électriques

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Charactéristiques mécaniques
Poids:	3,1 kg/100

Application notes


short-circuit withstandability:	determined by main product

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

33384000
QUADRON^®100Energy
réglette porte-fusible NH, 160 A
borne à clavette 70 mm²
taille 00
pour jeux de barres: 30, 40, 50, 60 x 10
Plus

33286000
réglette sectionneur à fusible 160 A
vis M8 / collier 70 mm², avec surveillance fusible électronique
taille 00
pour jeux de barres: 30, 40, 50, 60 x 10
Plus

33235000
réglette sectionneur à fusible 160 A
vis M8 / collier 70mm²
taille 00
pour jeux de barres: 30, 40, 50, 60 x 10
Plus
