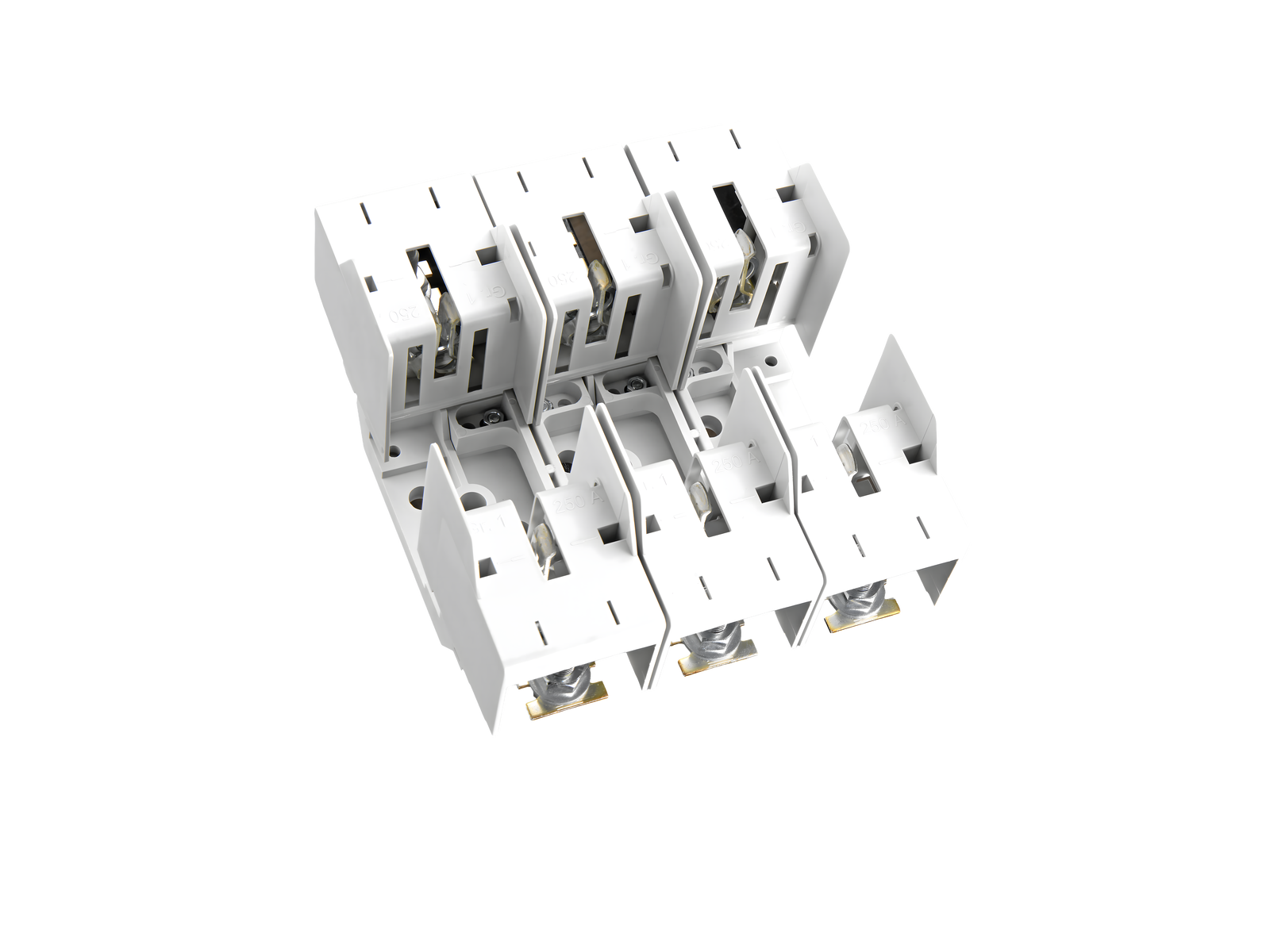

embase de fusible NH 250 A, à encastrer (03763)

The picture may show a similar product.

Description

Référence 03763 000

QUADRON^®Panel

embase de fusible NH 250 A, à encastrer

vis M10 des 2 côtés

taille 1 / 3P, avec protection contre les contacts

for mounting plate

Système

Panel

Avantages produit

For safe connection of the leads, the shock protection is split into 6.

Groupe de produits	10
Sous-groupe	18

Dimensions de l'emballage	1
EAN	4021267037635

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC000067
ETIM 5.0	EC000067

Homologations

Normes

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Données techniques

for fuse links size:	NH 1
fuse links acc. to standard:	IEC / HD 60269-2
permitted power dissipation of the fuse-link:	32 W

Details IEC
Normes
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Electrical data IEC
Courant assigné (IEC):	250 A
Tension assignée (IEC) CA:	690 V

Tension assignée (IEC) CC:

440 V

Tension assignée de tenue aux chocs Uimp:

8 kV

short-circuit strength when protected by fuses:

50 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 10,5 W.

(The power dissipation at full load would be 16,4 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CA:	1000 V
Tension maximale IEC CC:	1000 V

for fuse links IEC 60269-2 / DIN VDE 0636-201 size 1 up to 32W power dissipation

Charactéristiques mécaniques
L x H x P:	180 x 205 x 110
Poids:	158,3 kg/100
Pôles:	3 pôles
Mounting:	for mounting plate

Points de raccordement
screw connection
M10
Md min.:	18,0 Nm
Md max.:	22,0 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !

permitted power dissipation of the fuse-link:	32 W

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

connection accessories

covers

79449 000
cache pattes d'extraction
pour socles de fusibles NH
NH 1 - 3
Plus

accessories for fuses

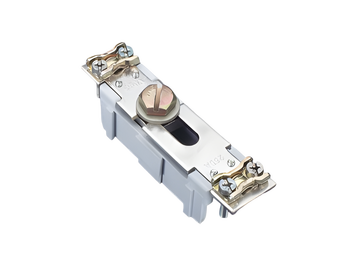

03502 000
poignée d'extraction de fusible NH
sans protection
taille 000 / 3
Plus

https://pim.woehner.de/FR/INT/1000047781
