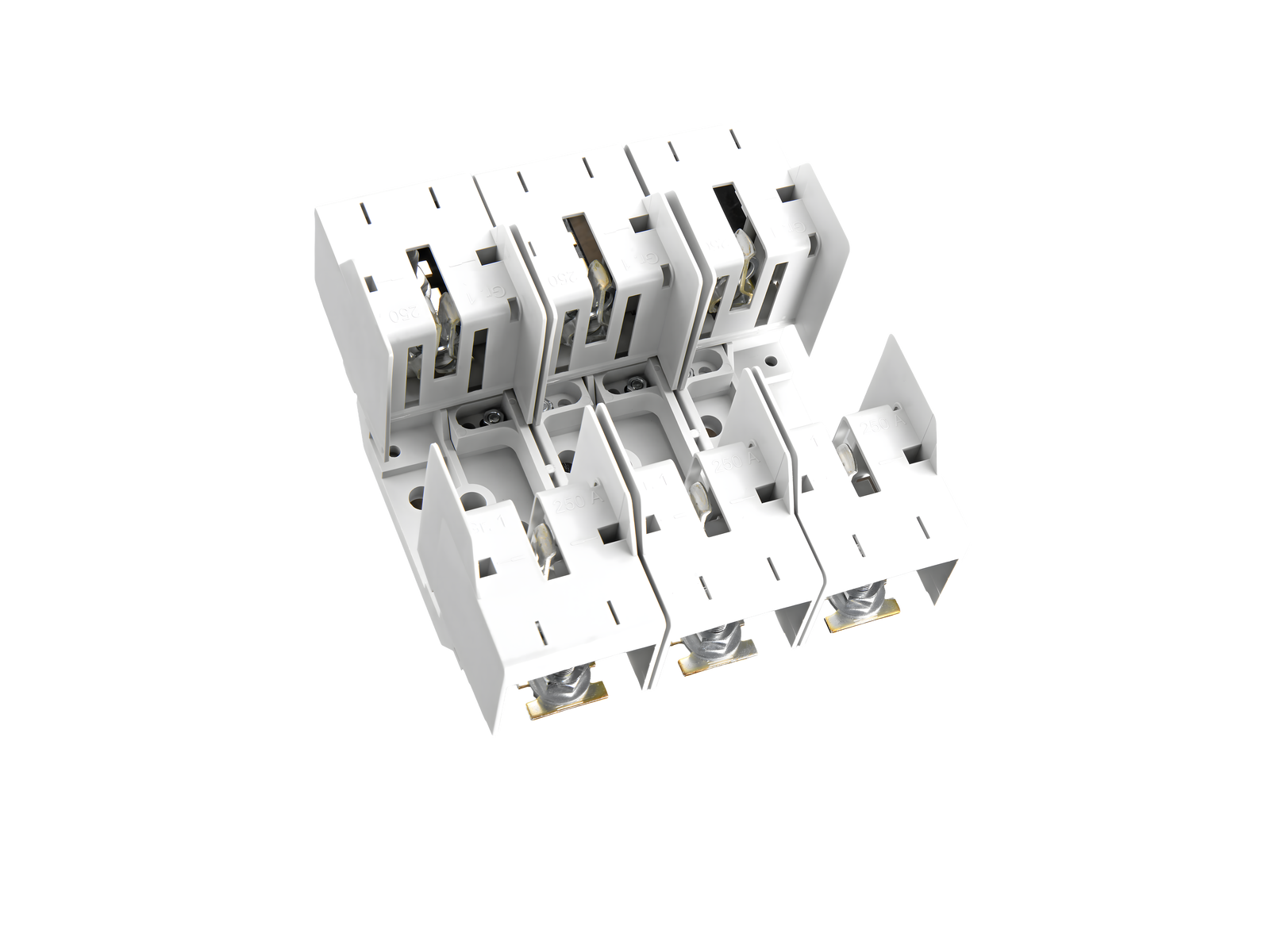

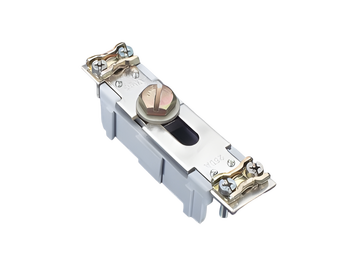

La imagen puede mostrar un producto similar.
Part No.: 03763 000
QUADRON®Panel
parte inferior de base NH de 250 A, montaje en superficie
tornillo M10 en ambos lados
talla 1/3P, con protección contra contacto
for mounting plate
sistema
Panel
ventajas del producto
For safe connection of the leads, the shock protection is split into 6.
| grupo de producto | 10 |
| subgrupo | 18 |
| embalaje | 1 |
| EAN | 4021267037635 |
| ECLASS 6.1 | 27142106 |
| ECLASS 7.1 | 27142106 |
| ETIM 4.0 | EC000067 |
| ETIM 5.0 | EC000067 |
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
| para fusibles de tamaño: | NH 1 |
| fusibles según norma: | IEC / HD 60269-2 |
| potencia disipada del fusible permitida: | 32 W |
| datos IEC | |
| Normas | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 250 A |
| tensión nominal (IEC) AC: | 690 V |
| tensión nominal (IEC) DC: | 440 V |
| tensión de pico Uimp: | 8 kV |
| corriente de cortocircuito cuando se protege por fusibles: | 50 kA |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 10,5 W.
(The power dissipation at full load would be 16,4 W.)
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| tensión máxima (IEC) AC: | 1000 V |
| tensión máxima (IEC) DC: | 1000 V |
| for fuse links IEC 60269-2 / DIN VDE 0636-201 size 1 up to 32W power dissipation |
| datos mecánicos | |
| An x A x P: | 180 x 205 x 110 |
| peso: | 158,3 kg/100 |
| Polaridad: | 3 polos |
| Mounting: | for mounting plate |
| puntos de apriete | |
| screw connection | |
| M10 | |
| Md min.: | 18,0 Nm |
| Md max.: | 22,0 Nm |
| Not suitable for aluminium cables ! | |
| Not suitable for aluminium cables ! | |
| potencia disipada del fusible permitida: | 32 W |
