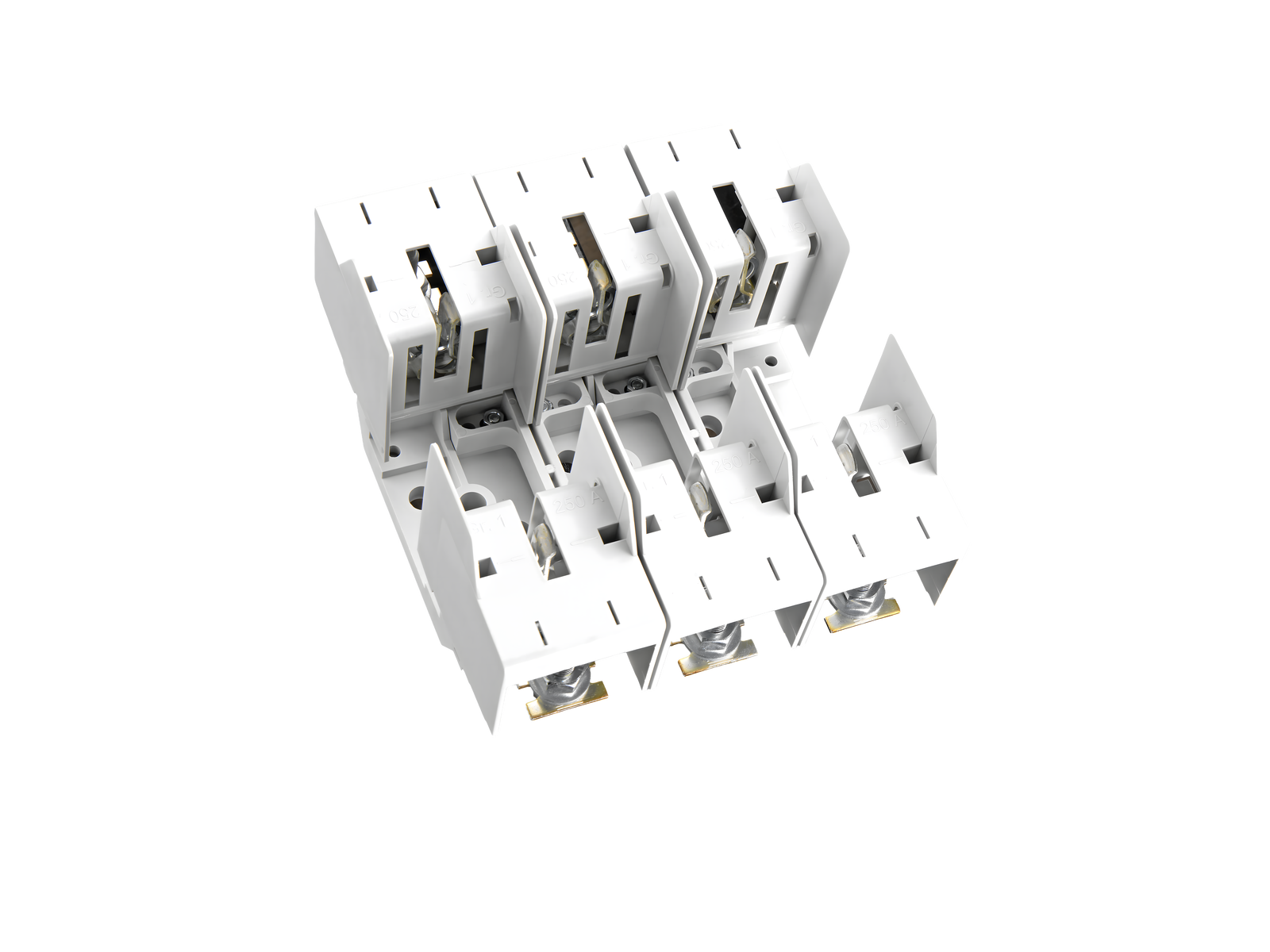

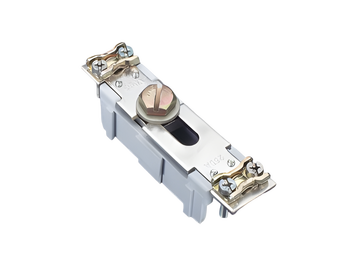

parte inferior de base NH de 250 A, montaje en superficie (03763)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 03763 000

QUADRON^®Panel

parte inferior de base NH de 250 A, montaje en superficie

tornillo M10 en ambos lados

talla 1/3P, con protección contra contacto

for mounting plate

sistema

Panel

ventajas del producto

For safe connection of the leads, the shock protection is split into 6.

grupo de producto	10
subgrupo	18

embalaje	1
EAN	4021267037635

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC000067
ETIM 5.0	EC000067

Homologaciónes

Normas

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Datos técnicos

para fusibles de tamaño:	NH 1
fusibles según norma:	IEC / HD 60269-2
potencia disipada del fusible permitida:	32 W

datos IEC
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

datos electricos IEC
intensidad de corriente nominal (IEC):	250 A
tensión nominal (IEC) AC:	690 V

tensión nominal (IEC) DC:

440 V

tensión de pico Uimp:

8 kV

corriente de cortocircuito cuando se protege por fusibles:

50 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 10.5 W.

(The power dissipation at full load would be 16.4 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) AC:	1000 V
tensión máxima (IEC) DC:	1000 V

for fuse links IEC 60269-2 / DIN VDE 0636-201 size 1 up to 32W power dissipation

datos mecánicos
An x A x P:	180 x 205 x 110
peso:	158.3 kg/100
Polaridad:	3 polos
Mounting:	for mounting plate

puntos de apriete
screw connection
M10
Md min.:	18.0 Nm
Md max.:	22.0 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !

potencia disipada del fusible permitida:	32 W

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

connection accessories

covers

79449 000
tapa fusible
para base NH
NH 1-3
Mas

accessories for fuses

03502 000
maneta extractora de fusibles NH
sin manguito
talla 000-3
Mas
