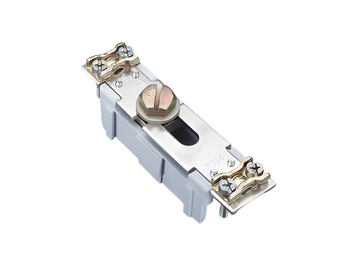

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 03763 000
QUADRON®Panel

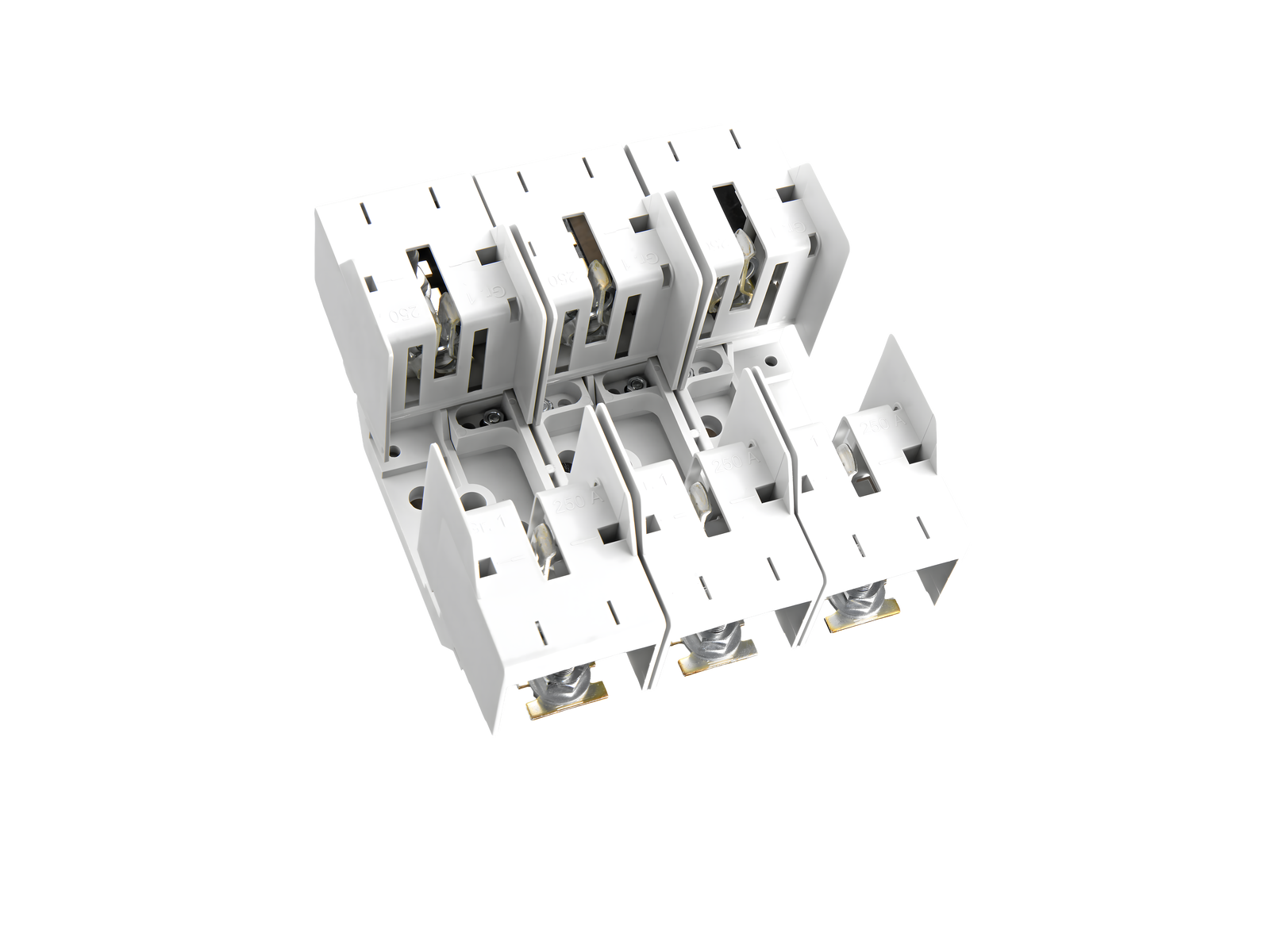

NH-Sicherungs-Unterteil 250 A, Aufbau
Baugröße NH 1
beidseitig Schraube M10
Größe 1 / 3P, mit Berührungsschutz
für Montageplatte
System
Panel
Produktvorteile
Für sicheres Anschließen der Leitungen ist der Berührungsschutz 6geteilt.
| Produktgruppe | 10 |
| Untergruppe | 18 |
| VE | 1 |
| EAN | 4021267037635 |
| ETIM 5.0 | EC000067 |
| ETIM 8.0 | EC000067 |
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Approbationen
DNV GL
| für Sicherungseinsätze Baugröße: | NH 1 |
| Sicherungen nach Standard: | IEC / HD 60269-2 |
| zul. Verlustleistung der verwendeten Sicherung: | 32 W |
| Angaben IEC | |
| Standards | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 250 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsspannung (IEC) DC: | 440 V |
| Bemessungsstossspannung Uimp: | 8 kV |
| Kurzschlussstromfestigkeit bei Schutz durch Sicherungen: | 50 kA |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 10,5 W.
(Bei voller Belastung beträgt die Leistungsabgabe 16,4 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) AC: | 1000 V |
| max. zulässige Spannung (IEC) DC: | 1000 V |
| max. zul. Betriebstemperatur | 55°C |
| für Sicherungseinsätze IEC 60269-2 / DIN VDE 0636-201 Gr. 1 bis 32 W Verlustleistung |
| Mechanische Werte | |
| B x H x T: | 180 x 205 x 110 |
| Gewicht: | 158,3 kg/100 |
| Poligkeit: | 3-polig |
| Befestigung: | für Montageplatte |
| Klemmstellen | |
| Schraubanschluss | |
| M10 | |
| Md min.: | 18,0 Nm |
| Md max.: | 22,0 Nm |
| Nicht geeignet für Aluminiumleiter ! | |
| Werkstoffeigenschaften | |
| halogenfrei: | Ja |
| Nicht geeignet für Aluminiumleiter ! | |
| zul. Verlustleistung der verwendeten Sicherung: | 32 W |
