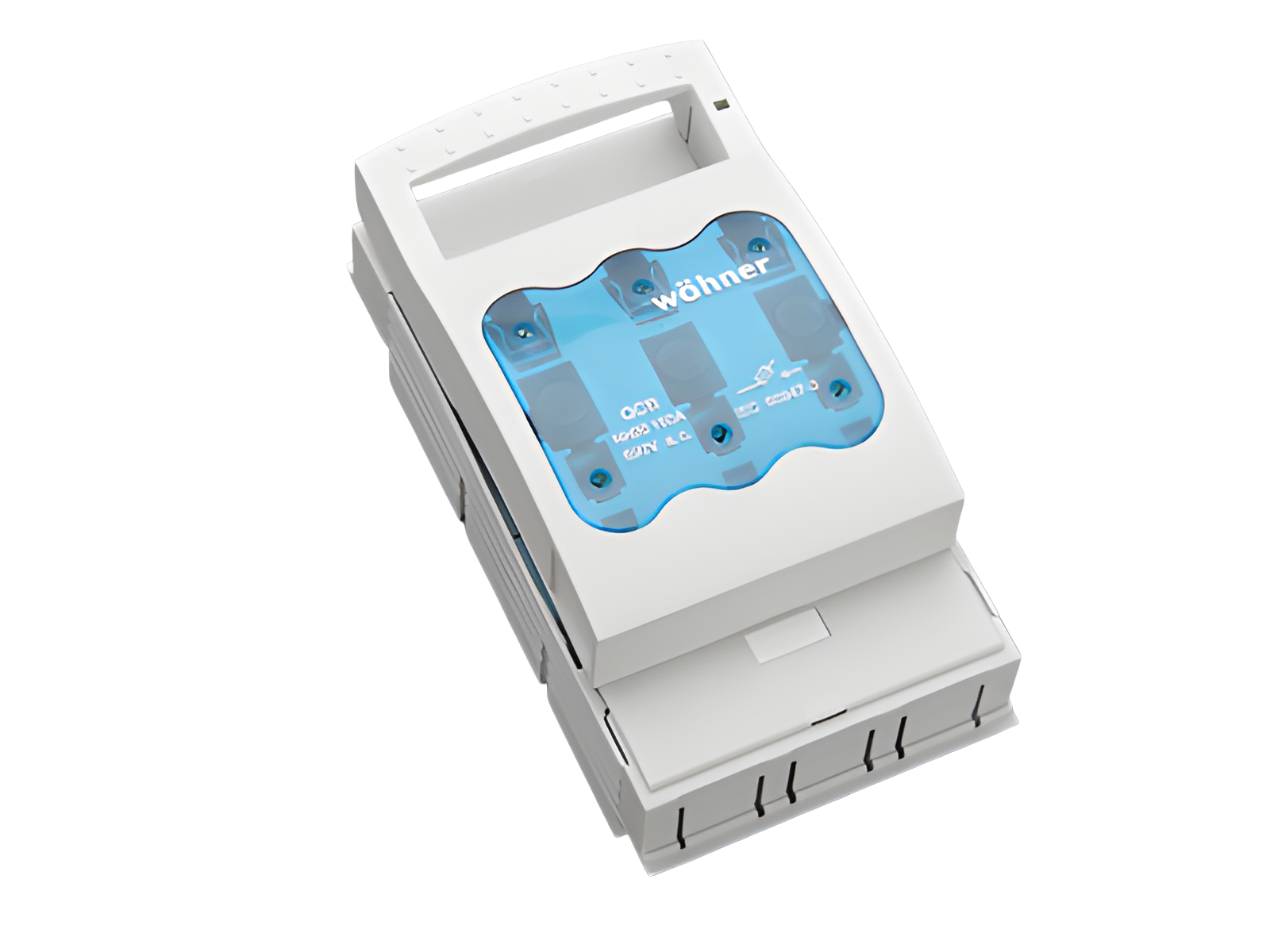

sectionneur à fusible NH taille 00, 160 A, à encastrer (33200)

The picture may show a similar product.

Description

Référence 33200 000

QUADRON®Panel

sectionneur à fusible NH taille 00, 160 A, à encastrer

vis M8

for mounting plate

Système

Panel

Avantages produit

For safe connection of the leads, the shock protection is split into 2. Self-closing inspection holes are available in the cover.

Groupe de produits 09
Sous-groupe 03
Dimensions de l'emballage 1
EAN 4021267332006
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001040
ETIM 5.0 EC001040

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Approbations

UL , CCC

for UL feeder circuits >250V

Type: LTS-00

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC certificate: 2004010302117250

Données techniques

for fuse links size: NH 000, NH 00
fuse links acc. to standard: IEC / HD 60269-2
permitted power dissipation of the fuse-link: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Details IEC
Normes
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
Courant assigné (IEC): 160 A
Tension assignée (IEC) CA: 690 V
Tension assignée (IEC) CC: 440 V
rated isolation voltage Ui AC: 800 V
rated isolation voltage Ui DC: 500 V
Tension assignée de tenue aux chocs Uimp: 6 kV
Catégorie d'emploi CA: AC-23B (400V)
AC-23B (500V/125A)
AC-22B (690V)
AC-21B (690V)
AC-20B (1000V) at pollution degree 2

visible information required if used at more than 690V AC: do not switch under load
Catégorie d'emploi CC: DC specifications: 2 current paths (L1,L3) in series
DC-22B (220V)
DC-22B (440V/125A)
DC-21B (440V)
DC-20B (1000V) at pollution degree 2

visible information required if used at more than 440V DC: do not switch under load
cond. short-circuit current with fuses (AC): 50 kA / 690 V
approved wth fuse links of operation class: gG
rated short-time withstand current Icw (1.0 s) max.: 5 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 4,5 W.

(The power dissipation at full load would be 7,0 W.)

Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.
Tension maximale IEC CC: 800 V
Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.
In accordance with the specified AC and DC switching properties and in consideration of the overload conditions, the distances to earthed metal parts given below are to be adhered to. - top 150mm, side 55mm
When used as a disconnector, the spacings can be ignored.
Degree of protection IP30 at front, degree of protection near terminal depends on installation
Details UL
Normes
UL 4248-1
for UL feeder circuits >250V
Electrical data UL
rated current (UL): 160 A
rated voltage (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
Icc: 100 kA
Charactéristiques mécaniques
L x H x P: 106 x 200 x 83
Poids: 77,7 kg/100
Pôles: 3 pôles
Mounting: for mounting plate
front degree of protection: IP30
Points de raccordement
screw connection
M8
screw drive: SW13
Md min.: 8,0 Nm
Md max.: 10,0 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !

basé sur les capacités de commutation AC et DC et compte tenu des conditions de surcharge telle que données dans les normes mentionnées ci-dessus, les distances suivantes par rapport à des pièces métalliques mises à la terre doivent être respectés :
required spacing top: 30 mm
required spacing at sides: 15 mm
Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.
permitted power dissipation of the fuse-link: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Dimensioned drawing  #2

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

accessories for mounting

33193 000
kit pour montage rapide
pour 2 rails DIN, entraxe entre les rails 125 mm ou 150 mm
taille 00
Plus

connection accessories

01182 000
barrette à bornes, raccordement par vis M8
1x 2.5 - 16 mm² + 2x 2.5 - 25 mm²
NH 00
Plus

03727 000
borne à étrier
1.5 - 70 mm²
taille 00
Plus

33224 000
borne prisme, simple, pour câbles Cu
16 - 70 mm²
NH 00
Plus

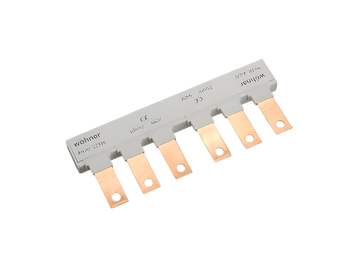

33376 000
peigne de raccordement, 3 pôles, pour 2 fusible-interrupteur-sectionneurs NH
35 mm²
pour: 33200
Plus

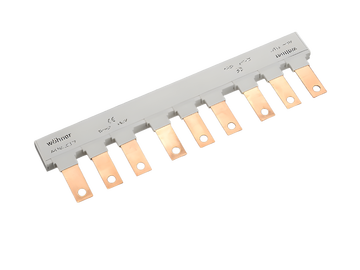

33377 000
peigne de raccordement, 3 pôles, pour 3 fusible-interrupteur-sectionneurs NH
35 mm²
pour: 33200
Plus

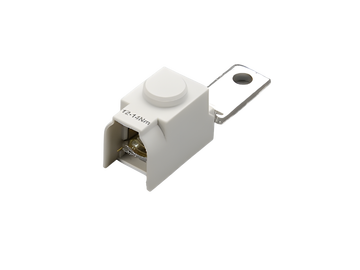

33378 000
borne de liaison, frontale
pour peigne 35 mm², 3 pôles, convient au fusible-interrupteur-sectionneurs NH, taille 00  avec bornes à vis
25 - 95 mm²
Plus

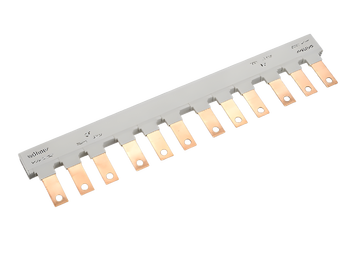

33392 000
peigne de raccordement, 3 pôles, pour 4 fusible-interrupteur-sectionneurs NH
35 mm²
pour: 33200
Plus

79811 000
cache pour cosses, fixation en haut / bas
NH 00
pour: 33200, 33208, 33329, 33394, 33398, 33420
Plus

covers

78105 000
cadre, double
232 x 210, ne convient pas pour 33221, 33222
taille 00
Plus

78893 000
cadre, simple
130 x 210, ne convient pas pour 33221, 33222
taille 00
Plus

further accessories

03849 000
verrouillage du couvercle
pour fil de plombage
Taille 00
Plus

33156 000
contact de signalisation
commutateur 250 V AC / 5 A, 30 V DC / 4 A
Plus

Usage

32001 000
EQUES®100Energy
adaptateur de jeu de barres, 160 A
108 x 315
pour jeux de barres: 30, 40, 50, 60 x 10
Plus
