La imagen puede mostrar un producto similar.

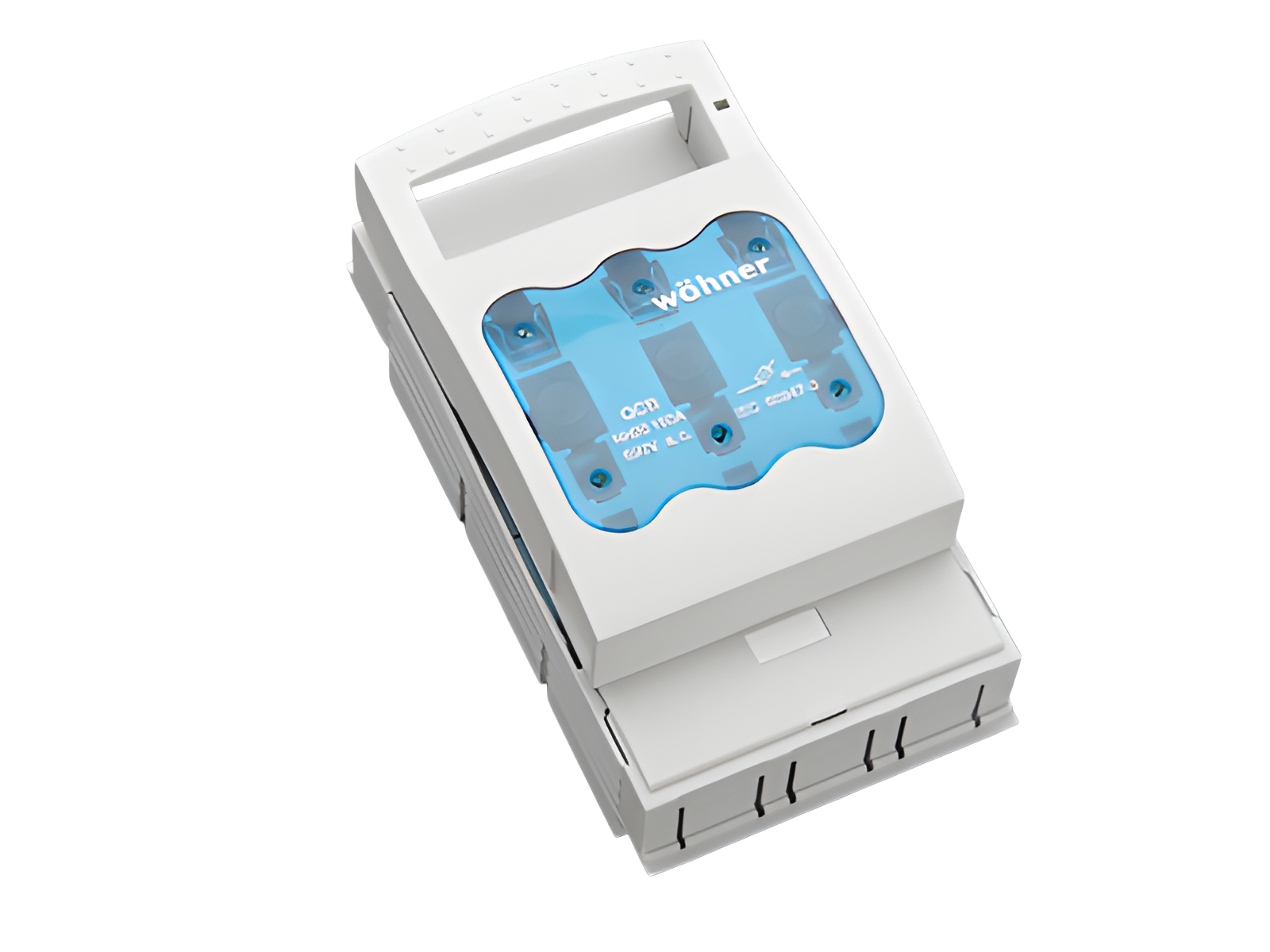

Part No.: 33200 000
QUADRON®Panel
seccionador NH, talla 00, 160 A, montaje en superficie
tornillo M8
for mounting plate
sistema
Panel
ventajas del producto
For safe connection of the leads, the shock protection is split into 2. Self-closing inspection holes are available in the cover.
| grupo de producto | 09 |
| subgrupo | 03 |
| embalaje | 1 |
| EAN | 4021267332006 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 4248-1
homologaciónes
UL , CCC , DNV GL
for UL feeder circuits >250V
tipo: LTS-00
| para fusibles de tamaño: | NH 000, NH 00 |
| fusibles según norma: | IEC / HD 60269-2 |
| potencia disipada del fusible permitida: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| datos IEC | |
| Normas | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 160 A |
| tensión nominal (IEC) AC: | 690 V |
| tensión nominal (IEC) DC: | 440 V |
| tensión nominal de aislamiento Ui AC: | 800 V |
| tensión nominal de aislamiento Ui DC: | 500 V |
| tensión de pico Uimp: | 6 kV |
| Utilisation category AC (IEC 60947-3) : | AC-23B (400V) AC-23B (500V/125A) AC-22B (690V) AC-21B (690V) AC-20B (1000V) at pollution degree 2 visible information required if used at more than 690V AC: do not switch under load |
| Utilisation category DC (IEC 60947-3) : | DC specifications: 2 current paths (L1,L3) in series DC-22B (220V) DC-22B (440V/125A) DC-21B (440V) DC-20B (1000V) at pollution degree 2 visible information required if used at more than 440V DC: do not switch under load |
| corriente de cortocircuito condicional con fusibles (AC): | 50 kA / 690 V |
| aprobado con fusibles de característica: | gG |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 4,5 W.
(The power dissipation at full load would be 7,0 W.)
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| tensión máxima (IEC) DC: | 800 V |
| Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto. |
| In accordance with the specified AC and DC switching properties and in consideration of the overload conditions, the distances to earthed metal parts given below are to be adhered to. - top 150mm, side 55mm When used as a disconnector, the spacings can be ignored. |
|
| Degree of protection IP30 at front, degree of protection near terminal depends on installation |
| datos UL | |
| Normas | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| datos electricos UL | |
| intensidad de corriente nominal (UL): | 160 A |
| tensión nominal (UL) AC: | 600 V |
| frecuencia nominal (UL): | 50 / 60 Hz |
| SCCR: | 100 kA |
| datos mecánicos | |
| An x A x P: | 106 x 200 x 83 |
| peso: | 77,7 kg/100 |
| Polaridad: | 3 polos |
| Mounting: | for mounting plate |
| grado de protección frontal: | IP30 |
| puntos de apriete | |
| screw connection | |
| M8 | |
| screw drive: | SW13 |
| Md min.: | 8,0 Nm |
| Md max.: | 10,0 Nm |
| Not suitable for aluminium cables ! | |
| Not suitable for aluminium cables ! | |
| Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto. | |
| potencia disipada del fusible permitida: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| for UL feeder circuits >250V | |
33193
000
set de montaje rápido
para 2 carriles de montaje, separación entre los centros de los carriles de 125 mm a 150 mm
talla 00
Mas
01182
000
regleta de terminales para conexión atornillada M8
1x 2.5 - 16 mm² + 2x 2.5 - 25 mm²
NH 00
Mas
03727
000
conector tipo brida
1.5 - 70 mm²
talla 00
Mas
33224
000
borne prismático, individual, para cables de Cu
16 - 70 mm²
NH 00
Mas
33376
000

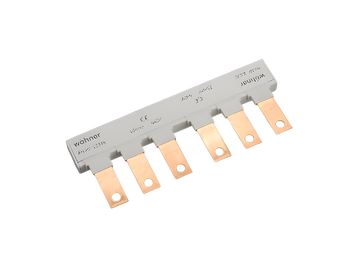

peine, 3 polos, para 2 seccionadores de fusibles NH
35 mm²
para: 33200
Mas
33377
000

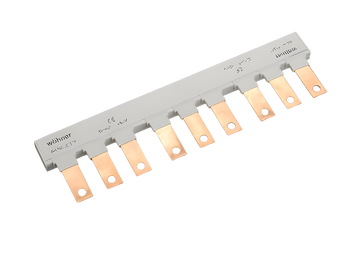

peine, 3 polos, para 3 seccionadores de fusibles NH
35 mm²
para: 33200
Mas
33378
000

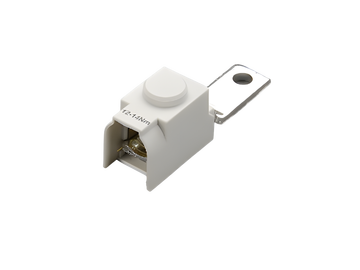

borne de conexión, conexión frontal
para peine de 3 polos de 35 mm², adecuado para el seccionador NH de talla 00 con conexión atornillada
25 - 95 mm²
Mas
33392
000

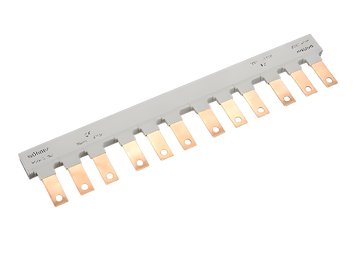

peine, 3 polos, para 4 seccionadores de fusibles NH
35 mm²
para: 33200
Mas
79811
000
tapa para terminales de cables, acoplable a la parte superior / inferior
NH 00
para: 33200, 33208, 33329, 33394, 33398, 33420
Mas
78105
000
marco embellecedor, doble
232 x 210, no para 33221, 33222
talla 00
Mas
78893
000
marco embellecedor, individual
130 x 210, no para 33221, 33222
talla 00
Mas
