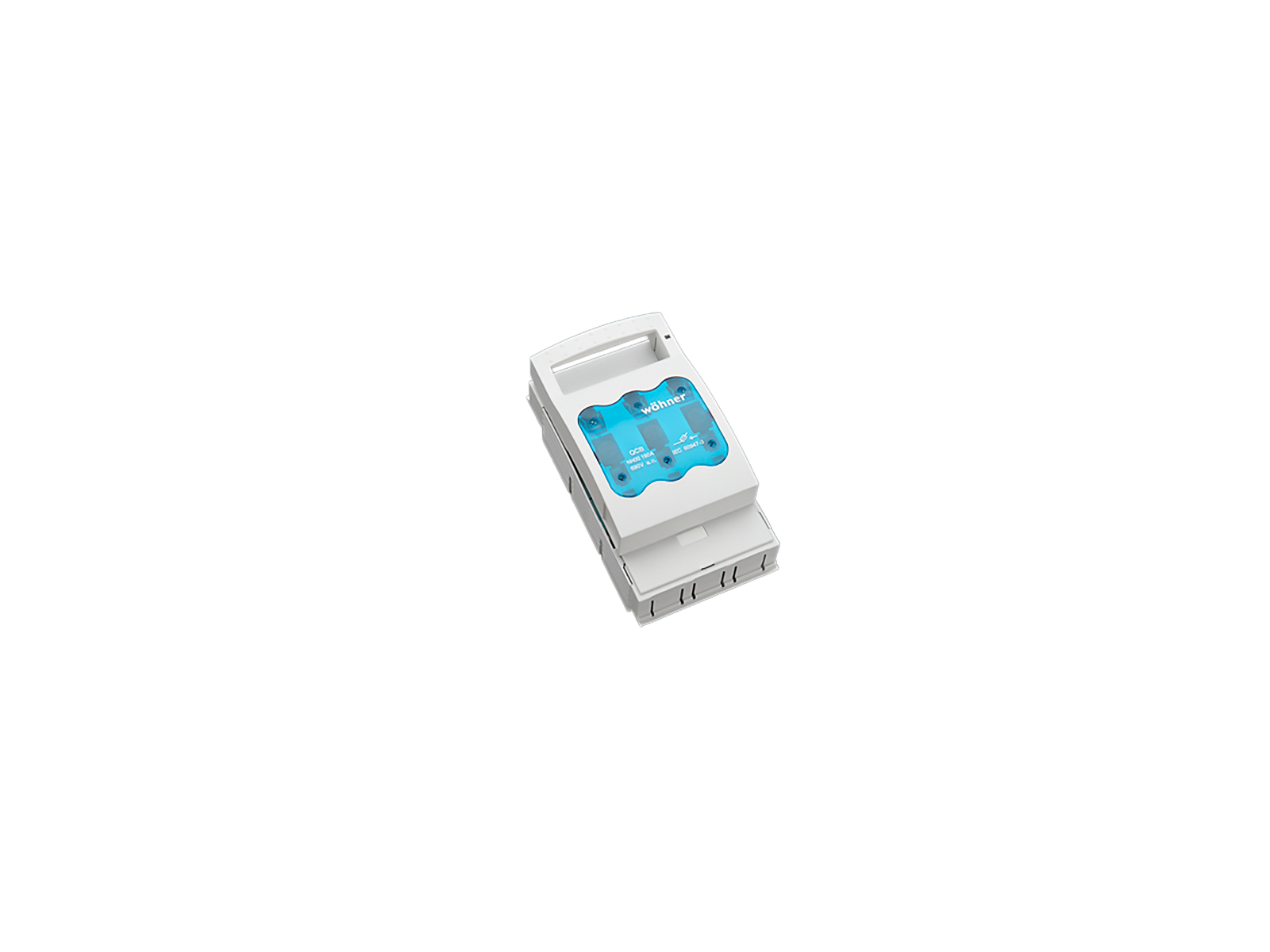

seccionador NH, talla 00, 160 A, montaje en superficie

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33200 000

QUADRON Panel

seccionador NH, talla 00, 160 A, montaje en superficie

tornillo M8

for mounting plate

sistema

Panel

ventajas del producto

For safe connection of the leads, the shock protection is split into 2. Self-closing inspection holes are available in the cover.

grupo de producto	09
subgrupo	03

embalaje	1
EAN	4021267332006

ECLASS 14.0	27142108
ETIM 5.0	EC001040
ETIM 8.0	EC001040
ETIM 10.0	EC001040

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

homologaciónes

UL , CCC , DNV GL

for UL feeder circuits >250V

tipo: LTS-00

EAC Type: NH

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC certificate: 2004010302117250

Datos técnicos

para fusibles de tamaño:	NH 000, NH 00
fusibles según norma:	IEC / HD 60269-2
potencia disipada del fusible permitida:	12 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

datos IEC
Normas
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

datos electricos IEC
intensidad de corriente nominal (IEC):	160 A
tensión nominal (IEC) AC:	690 V

tensión nominal (IEC) DC:

440 V

tensión nominal de aislamiento Ui AC:	800 V
tensión nominal de aislamiento Ui DC:	500 V
tensión de pico Uimp:	6 kV

Utilisation category AC (IEC 60947-3) :

AC-21B (690 V)
AC-22B (500 V)
AC-23B (400 V)

corriente de cortocircuito condicional con fusibles (AC):	50 kA / 690 V
aprobado con fusibles de característica:	gG
resistencia a corriente de pico en tiempo determinado Icw (1,0 s) max.:	5 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 4.5 W.

(The power dissipation at full load would be 7.0 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) DC:

800 V

further utilisation category AC (IEC 60947-3):	AC-20B (1000V) at pollution degree 2 visible information required if used at more than 690V AC: do not switch under load
further utilisation category DC (IEC 60947-3):	DC specifications: 2 current paths (L1,L3) in series DC-22B (220V) DC-22B (440V/125A) DC-21B (440V) DC-20B (1000V) at pollution degree 2 visible information required if used at more than 440V DC: do not switch under load

Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.

min. permitted operation temperature	-40°C
max. permitted operation temperature	55°C

In accordance with the specified AC and DC switching properties and in consideration of the overload conditions, the distances to earthed metal parts given below are to be adhered to. - top 150mm, side 55mm When used as a disconnector, the spacings can be ignored.
Degree of protection IP30 at front, degree of protection near terminal depends on installation

datos UL
Normas
UL 4248-1

for UL feeder circuits >250V

datos electricos UL
intensidad de corriente nominal (UL):	160 A
tensión nominal (UL) AC:	600 V
frecuencia nominal (UL):	50 / 60 Hz

SCCR:

100 kA

datos mecánicos
An x A x P:	106 x 200 x 83
peso:	77.7 kg/100
Polaridad:	3 polos
Mounting:	for mounting plate

grado de protección frontal:

IP30

puntos de apriete
screw connection
M8
screw drive:	SW13
Md min.:	8.0 Nm
Md max.:	10.0 Nm
Not suitable for aluminium cables !

cualidad de materiales
halogen-free:	No

Application notes

Not suitable for aluminium cables !
Basado en la capacidad de conmutación en AC y DC y considerando las condiciones de sobrecarga dadas por las normas arriba mencionadas, se han de respetar las siguientes distancias a las partes metálicas puestas a tierra:
se requiere espacio libre por arriba:	30 mm
se requiere espacio libre a los lados:	15 mm
Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.

potencia disipada del fusible permitida:	12 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.


for UL feeder circuits >250V
