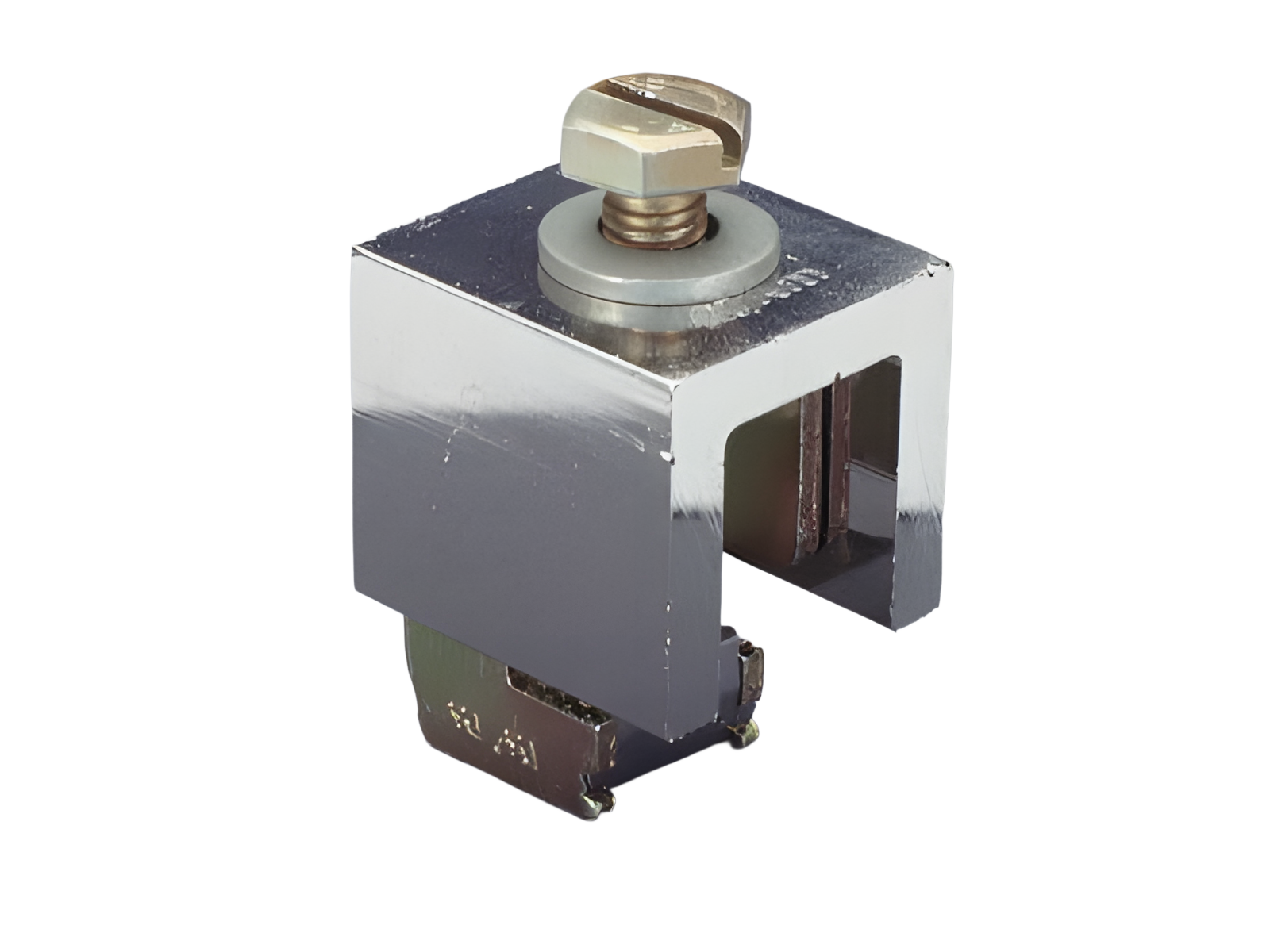

liaison vissée encliquetable pour cosses (01749)

The picture may show a similar product.

Description

Référence 01749000

liaison vissée encliquetable pour cosses

M10

pour jeux de barres barres plates 5 mm

Système

60Classic, centre feed unit, 100Energy

Groupe de produits 07
Sous-groupe 28
Dimensions de l'emballage 6
EAN 4021267017491
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Homologations

Normes

IEC 61439-1:2020

Approbations

DNV GL

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020
Electrical data IEC
Tension assignée (IEC) CA: 690 V
rated peak withstand current  Ipk max.: 59.7 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,3 W.

(The power dissipation at full load would be 0,5 W.)

Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CA: 1000 V
Tension maximale IEC CC: 1500 V
current capacity (IEC) max.: 630 A
Charactéristiques mécaniques
L x H x P: 38 x 42 x 47
Poids: 35,8 kg/100
pour jeux de barres: barres plates 5 mm

Screw M10, 10mm available length

Points de raccordement
screw connection
M10
Alvéole de serrage: M10 x 10
Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.

Application notes

Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
Les performances d'isolation de l'article dépendent des conditions d'installation.
