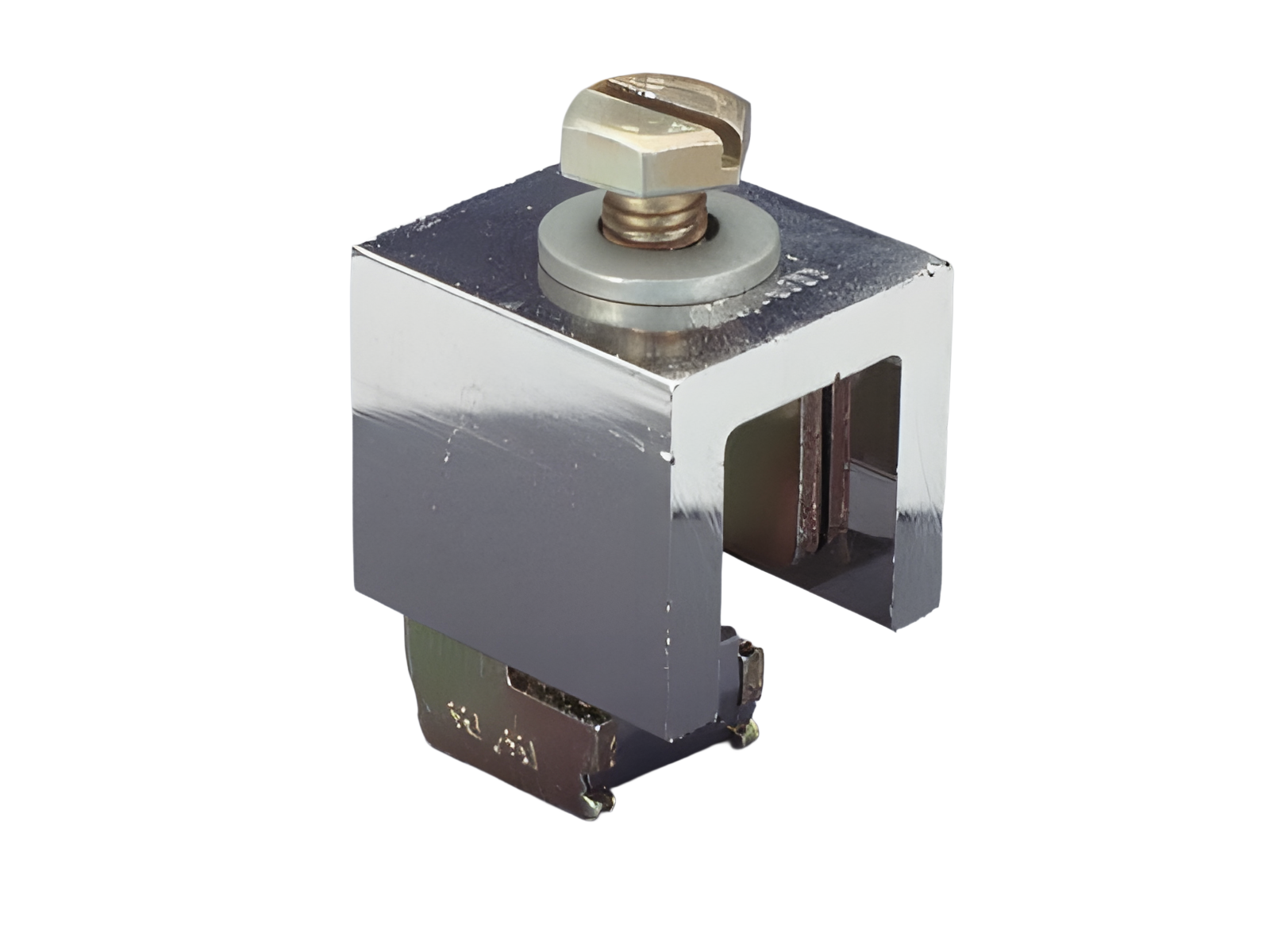

The picture may show a similar product.
Référence 01749000
liaison vissée encliquetable pour cosses
M10
pour jeux de barres barres plates 5 mm
Système
60Classic, centre feed unit, 100Energy
| Groupe de produits | 07 |
| Sous-groupe | 28 |
| Dimensions de l'emballage | 6 |
| EAN | 4021267017491 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Normes
IEC 61439-1:2020
Approbations
DNV GL
Homologation CCC: no certification required
| Details IEC | |
| Normes | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| Tension assignée (IEC) CA: | 690 V |
| rated peak withstand current Ipk max.: | 59.7 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0,3 W.
(The power dissipation at full load would be 0,5 W.)
| Supplementary data IEC | |
|
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire. |
| Tension maximale IEC CA: | 1000 V |
| Tension maximale IEC CC: | 1500 V |
| current capacity (IEC) max.: | 630 A |
| Charactéristiques mécaniques | |
| L x H x P: | 38 x 42 x 47 |
| Poids: | 35,8 kg/100 |
| pour jeux de barres: | barres plates 5 mm |
Screw M10, 10mm available length
| Points de raccordement | |
| screw connection | |
| M10 | |
| Alvéole de serrage: | M10 x 10 |
|
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions. |
|
| Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions. |
|
| Les performances d'isolation de l'article dépendent des conditions d'installation. | |
