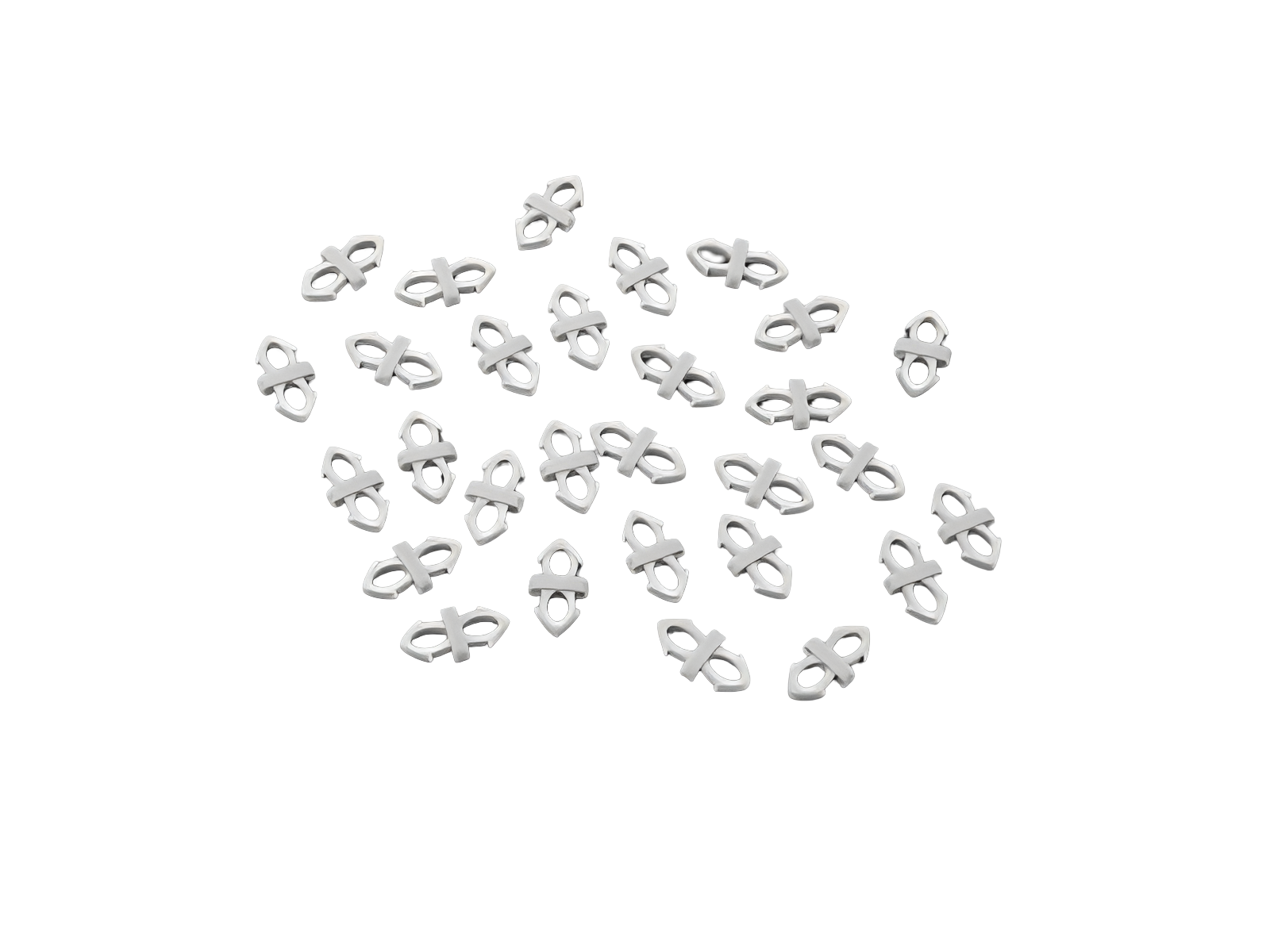

kit de connecteurs (31390)

The picture may show a similar product.

Description

Référence 31390000

kit de connecteurs

connecteur pour créer des adaptateurs multipolaires (100x)

pour 50 connexions

Système

30Compact 5P

Groupe de produits	05
Sous-groupe	57

Dimensions de l'emballage	1
EAN	4021267313906

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologations

Normes

IEC 61439-1:2020

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Charactéristiques mécaniques
Poids:	2,0 kg/100

Application notes

Conseils	2 connectors are needed for the connection of 2 modules the set contains 100 connectors

short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Symbole CAD 3D STP

| Data packet EPlan (*.edz)

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

32633000
module pour montage latéral
pour adaptateurs unipolaires
9 x 160
Plus

32634000
module PE
borne 16 mm²
9 x 160
pour jeux de barres: 12 x 5
Plus

32631000
support de composant jeu de barres à 1 pôle
1 rail DIN fixe
18 x 160, sans connexion électrique
pour jeux de barres: 12 x 5
Plus

32628000
EQUES^®30Compact
adaptateur de jeu de barres, à 1 pôle, 63 A
1 rail DIN fixe pour Schneider Electric iC60, iC65 et C60
18 x 160
pour jeux de barres: 12 x 5
Plus

32630000
EQUES^®30Compact
adaptateur de jeu de barres, à 1 pôle, 63 A
1 rail DIN fixe
18 x 160 / 10 mm²
pour jeux de barres: 12 x 5
Plus

32632000
module N
borne 16 mm²
9 x 160
pour jeux de barres: 12 x 5
Plus

32629000
EQUES^®30Compact
adaptateur de jeu de barres, à 1 pôle, 32 A
1 rail DIN fixe
18 x 160 / 6 mm²
pour jeux de barres: 12 x 5
Plus

32311000A
EQUES^®CrossBoard
support de composant
sans connexion électrique, 1 rail DIN fixe
18 x 160
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

32309000A
EQUES^®CrossBoard
adaptateur 63 A
phase L3, 1 rail DIN fixe, avec câbles AWG 8 (10 mm²)
18 x 160
Plus

32308000A
EQUES^®CrossBoard
adaptateur 63 A
phase L2, 1 rail DIN fixe, avec câbles AWG 8 (10 mm²)
18 x 160
Plus

32307000A
EQUES^®CrossBoard
adaptateur 63 A
phase L1, 1 rail DIN fixe, avec câbles AWG 8 (10 mm²)
18 x 160
Plus

32302000A
EQUES^®CrossBoard
adaptateur 16 A
phase L3, 1 rail DIN fixe, avec câbles AWG 14 (2,5 mm²)
18 x 160
Plus

32301000A
EQUES^®CrossBoard
adaptateur 16 A
phase L2, 1 rail DIN fixe, avec câbles AWG 14 (2,5 mm²)
18 x 160
Plus

32300000A
EQUES^®CrossBoard
adaptateur 16 A
phase L1, 1 rail DIN fixe, avec câbles AWG 14 (2,5 mm²)
18 x 160
Plus
