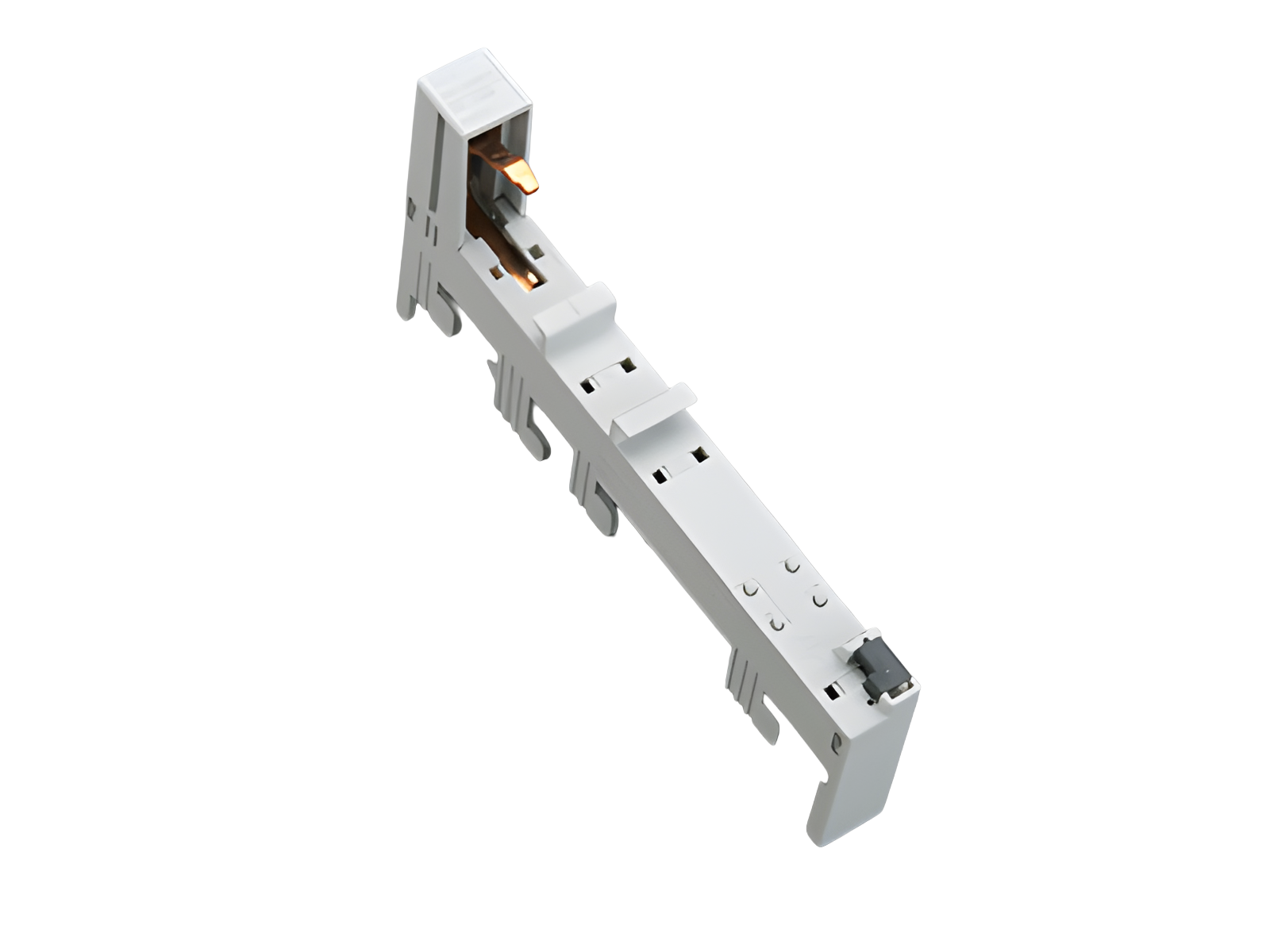

adaptateur de jeu de barres, à 1 pôle, 63 A (32628)

The picture may show a similar product.

Description

Référence 32628000

EQUES^®30Compact

adaptateur de jeu de barres, à 1 pôle, 63 A

1 rail DIN fixe pour Schneider Electric iC60, iC65 et C60

18 x 160

pour jeux de barres 12 x 5

Système

30Compact 5P

Groupe de produits	05
Sous-groupe	20

Dimensions de l'emballage	12
EAN	4021267326289

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Homologations

Normes

IEC 61439-1:2020

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Courant assigné (IEC):	63 A
Tension assignée (IEC) CA:	690 V

rated isolation voltage U_i AC:	800 V
Tension assignée de tenue aux chocs Uimp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 1,2 W.

(The power dissipation at full load would be 1,8 W.)

Charactéristiques mécaniques
L x H x P:	18 x 160 x 73
Poids:	7,0 kg/100
Pôles:	1 pôle
pour jeux de barres:	12 x 5

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Notice de montage

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

31390000
kit de connecteurs
connecteur pour créer des adaptateurs multipolaires (100x)
pour 50 connexions
Plus

32631000
support de composant jeu de barres à 1 pôle
1 rail DIN fixe
18 x 160, sans connexion électrique
pour jeux de barres: 12 x 5
Plus

32632000
module N
borne 16 mm²
9 x 160
pour jeux de barres: 12 x 5
Plus

32633000
module pour montage latéral
pour adaptateurs unipolaires
9 x 160
Plus

32634000
module PE
borne 16 mm²
9 x 160
pour jeux de barres: 12 x 5
Plus

https://pim.woehner.de/FR/INT/1000042612

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
