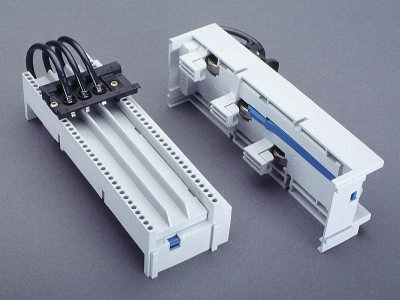

adaptateur 63 A, 1 rail de montage

The picture may show a similar product.

Description

Référence 32289 000

adaptateur 63 A, 1 rail de montage

63 x 182

Plus disponible

Groupe de produits	05
Sous-groupe	09

Dimensions de l'emballage	4
EAN	4021267322892

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

CSA , UL

Type: 4063

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Courant assigné (IEC):	63 A
Tension assignée (IEC) CA:	690 V

rated isolation voltage U_i AC:	800 V
Tension assignée de tenue aux chocs Uimp:	6 kV

Details UL
Normes
UL 508

Charactéristiques mécaniques
L x H x P:	63 x 182 x 50
Poids:	30,7 kg/100
Pôles:	3 pôles

Application notes

For safe mechanical and electrical connection of all commercially available switchgear to the busbar system, with option to hold free leads, can be offset in the 5mm grid.
