contacteur hybride, commutable en tripolaire ou 1 pôle (36154)

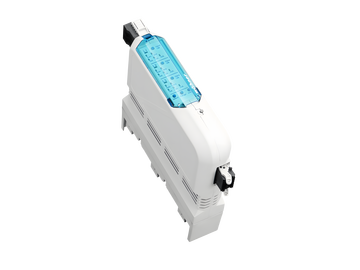

The picture may show a similar product.

Description

Référence 36154 000A

OMUS^®CrossBoard

contacteur hybride, commutable en tripolaire ou 1 pôle

Unité électronique pour commutation de charges résistives 25.0 A (IEC)

pour les charges résistives

avec interface CrossLink®

phase-out product, please contact your Wöhner sales partner for details

Système

CrossBoard® 125A / 250A, CrossBoard® 800 A

Groupe de produits	21
Sous-groupe	11

Dimensions de l'emballage	1
EAN	4021267361549

ECLASS 6.1	27370804
ECLASS 7.1	27370804
ETIM 4.0	EC001037
ETIM 5.0	EC001037

Homologations

Normes

IEC 60947-1:2007 + A1:2010 + A2:2014
IEC 60947-4-3:2014

Approbations

IEC (CB)

Type: OM25-H

Données techniques

Details IEC
Normes
IEC 60947-1:2007 + A1:2010 + A2:2014 IEC 60947-4-3:2014

Electrical data IEC
Courant assigné (IEC):	25 A
Tension assignée (IEC) CA:	400 V
min. operating voltage AC:	42 V

min. load current:	2 A
max. switching frequency:	1 Hz

reply contact:

1 NO + 1 CO

rated frequency (IEC):

50 Hz

rated isolation voltage U_i AC:	500 V
Tension assignée de tenue aux chocs Uimp:	2.5 kV

cond. short-circuit current with fuses (AC):

30 kA / 400 V

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 12,8 W.

(The power dissipation at full load would be 20,0 W.)

Charactéristiques mécaniques
L x H x P:	36 x 160 x 130
Poids:	55,2 kg/100
Pôles:	3 pôles

degree of protection:

IP20

vertical installation position:	Yes
horizontal installation position:	No

Points de raccordement
screw clamp connection
min. cross-section:	1,5 mm²
max. cross-section:	6 mm²
Md min.:	0,5 Nm
Md max.:	0,8 Nm

min. cross-section UL:	AWG 16
max. cross-section UL:	AWG 8
torque (UL):	7 lb-in

Application notes

permitted degree of polution:	2

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Operation instructions

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Data sheet

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

fuse links

31252 000
fusible cylindrique 30 A
-Mersen-
600 V AC, time delay
Class CC
for control transformer applications
Plus

31080 000A
fusible cylindrique 30 A
-Mersen-
600 V AC, time delay
Class CC
for motor load applications
Plus

31189 000
fusible cylindrique 32 A
400 V, gG
10 x 38
Plus

spare parts

Usage

36153 000A
OMUS^®60Classic
contacteur hybride, commutable en tripolaire ou 1 pôle
contacteur pour charge resistive 25,0 A, pour applications IEC
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
pour les charges résistives
phase-out product, please contact your Wöhner sales partner for details
Plus

36158 000A
OMUS^®60Classic
contacteur hybride, commutable en tripolaire ou 1 pôle
contacteur pour charge resistive 20,0 A, pour applications UL
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
pour les charges résistives
phase-out product, please contact your Wöhner sales partner for details
Plus

36152 000A
OMUS^®30Compact
contacteur hybride, commutable en tripolaire ou 1 pôle
contacteur pour charge resistive 25,0 A, pour applications IEC
pour jeux de barres: 12 x 5, 10
pour les charges résistives
phase-out product, please contact your Wöhner sales partner for details
Plus

36157 000A
OMUS^®30Compact
contacteur hybride, commutable en tripolaire ou 1 pôle
contacteur pour charge resistive 20,0 A, pour applications UL
pour jeux de barres: 12 x 5, 10
pour les charges résistives
phase-out product, please contact your Wöhner sales partner for details
Plus

https://pim.woehner.de/FR/INT/1000177466

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
