for UL feeder circuits >250V
Obrázek může zobrazovat podobný produkt.
Part No.: 36154 000A

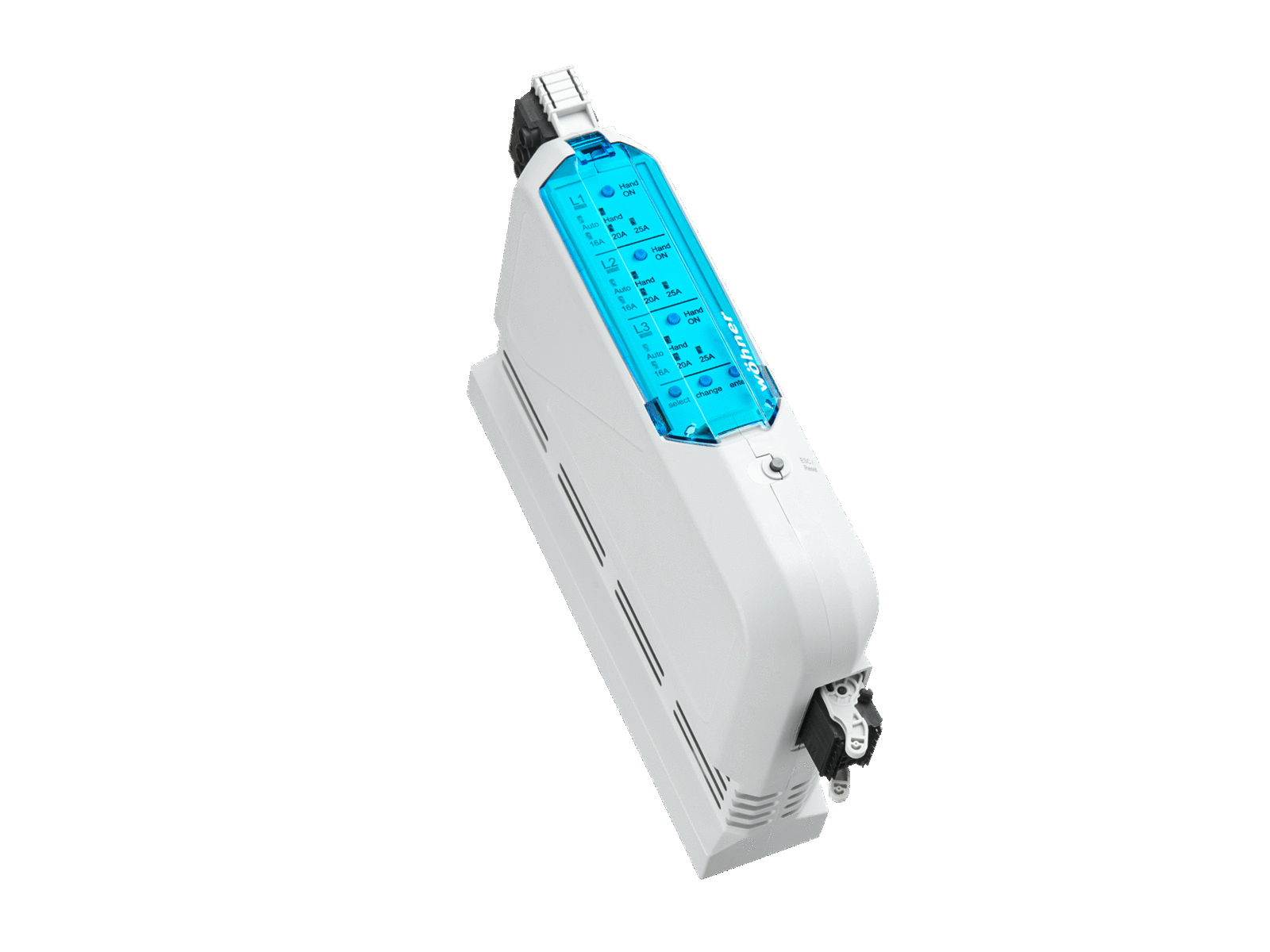

OMUS CrossBoard
hybridní přepínač, 3-pólové nebo 1-pólové spínaní
spínací jednotka pro odporové zátěže 25 A, pro IEC aplikace
pro odporové zátěže
s CrossLink® rozhraním
phase-out product, please contact your Wöhner sales partner for details
date of phase-out: 31.03.2026
System
CrossBoard® 125A / 250A, CrossBoard® 800 A
| Produktová skupina | 21 |
| Podskupina | 11 |
| velikost balení | 1 |
| EAN | 4021267361549 |
| ECLASS 14.0 | 27370804 |
| ETIM 5.0 | EC001037 |
| ETIM 8.0 | EC001037 |
| ETIM 10.0 | EC001037 |
Standardy
IEC 60947-1:2007 + A1:2010 + A2:2014
IEC 60947-4-3:2014
Schválení dle norem
IEC (CB)
typové číslo: OM25-H
EAC Type: OM
| Detaily IEC | |
| Standardy | |
|
IEC 60947-1:2007 + A1:2010 + A2:2014 IEC 60947-4-3:2014 |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 25 A |
| jmenovité napětí (IEC) AC: | 400 V |
| min. provozní napětí AC: | 42 V |
| min. zatěžovací proud: | 2 A |
| max. přepínací frekvence: | 1 Hz |
| odpověď kontakt: | 1 NO + 1 CO |
| jmenovitá frekvence (IEC): | 50 Hz |
| jmenovité izolační napětí Ui AC: | 500 V |
| jmenovité přepětí Uimp : | 2.5 kV |
| kond. zkratový proud s pojistkami (AC): | 30 kA / 400 V |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 12,8 W.
(The power dissipation at full load would be 20,0 W.)
| Mechanické údaje | |
| Š x V x H: | 36 x 160 x 130 |
| hmotnost: | 55,2 kg/100 |
| póly: | 3-pólový |
| stupeň ochrany: | IP20 |
| vertikální montážní poloha: | Yes |
| horizontální montážní poloha: | No |
| Terminal points | |
| screw clamp connection | |
| min. cross-section: | 1,5 mm² |
| max. cross-section: | 6 mm² |
| Md min.: | 0,5 Nm |
| Md max.: | 0,8 Nm |
| min. cross-section UL: | AWG 16 |
| max. cross-section UL: | AWG 8 |
| točivý moment (UL): | 7 lb-in |
| Vlastnosti materiálu | |
| halogen-free: | Yes |
| permitted degree of polution: | 2 |
