interrupteur-sectionneur à fusibles D0 pour jeu de barres (31264)

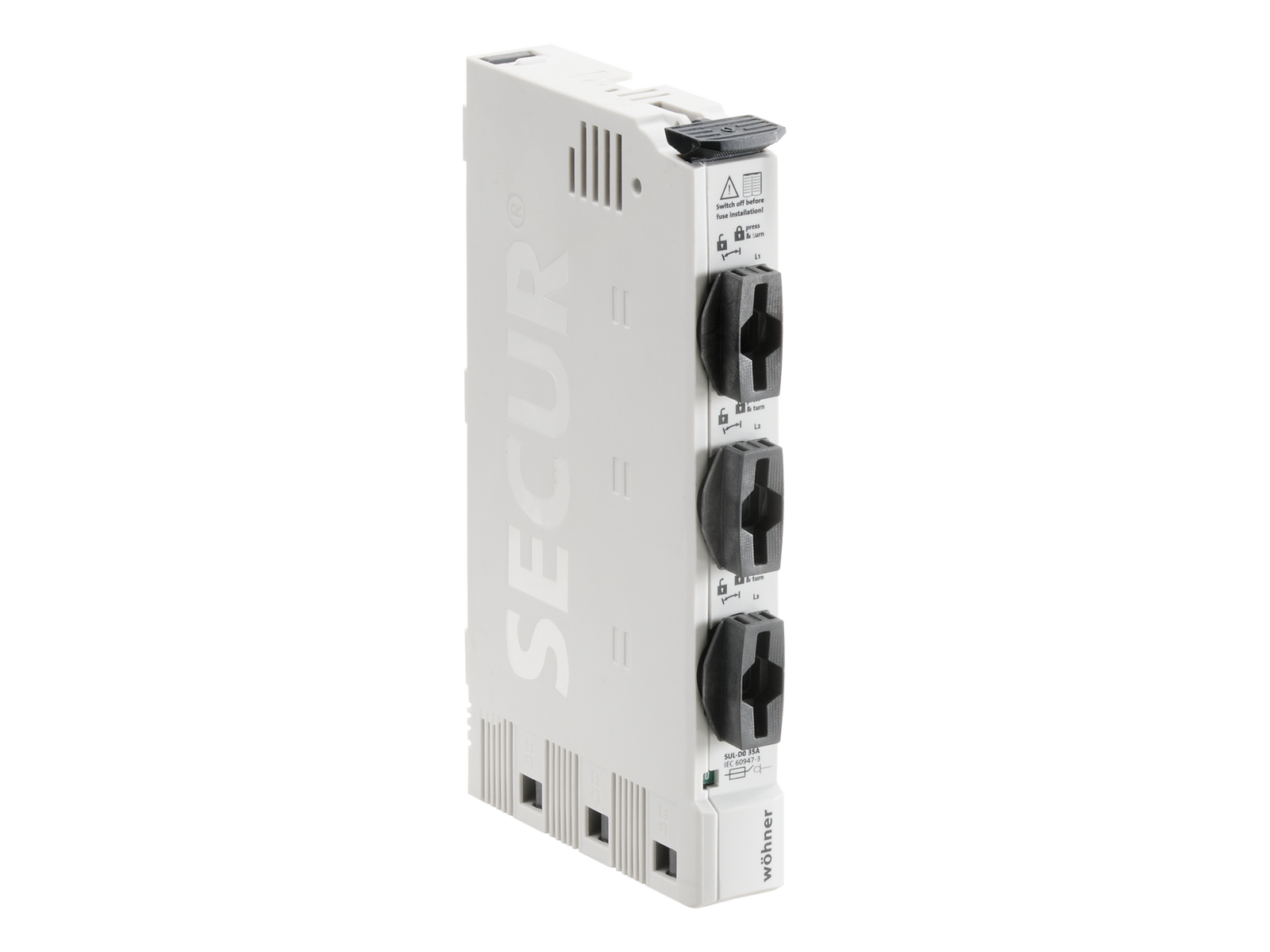

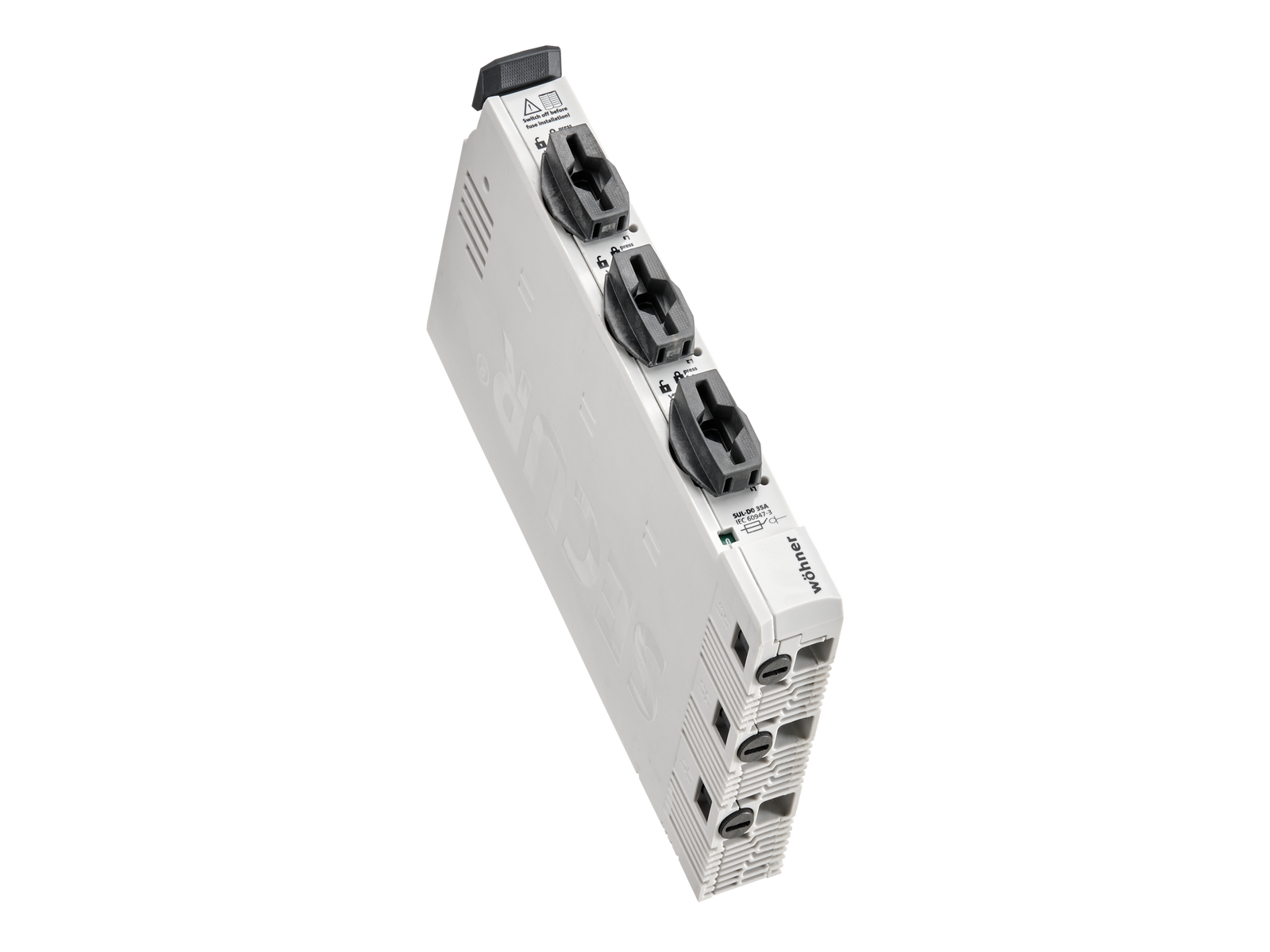

The picture may show a similar product.

Description

Référence 31264000A

interrupteur-sectionneur à fusibles D0 pour jeu de barres

for fuses Class CC UL 248-4

operator independent switching (snap-action mechanism)

raccordement par le bas

coming soon

Système

CrossBoard® 125A / 250A, CrossBoard® 800 A

Avantages produit

spring terminal enables connection without tools (at first installation)

Groupe de produits	01
Sous-groupe	53

Dimensions de l'emballage	1
EAN	4021267312640

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Approbations

CCC

Données techniques

for fuse links size:	10x38
fuse links acc. to standard:	IEC / HD 60269-2

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Charactéristiques électriques
Tension assignée de tenue aux chocs Uimp:	6 kV

The function of isolation between incoming and outgoing contacts is provided by the opening of the switching mechanism as required in the standard.

Electrical data UL
rated current (UL):	30 A
rated voltage (UL) AC:	600 V

Charactéristiques électriques
Icc:	200 kA

Charactéristiques mécaniques
L x H x P:	22.5 x 184 x 100
Poids:	33,0 kg/100
Pôles:	3 pôles

front degree of protection:

IP20

Type of fastening: patented click mechanism

Points de raccordement
spring pulley connection
screw drive:	0,8x4
wire stripping:	12 mm
min. cross-section:	1,5 mm²
max. cross-section:	16 mm²
Not suitable for aluminium cables !

min. cross-section UL:	AWG 16
max. cross-section UL:	AWG 6

Application notes

Not suitable for aluminium cables !
