Value Added Services

adaptateur double (33728)

The picture may show a similar product.

Description

Référence 33728000A

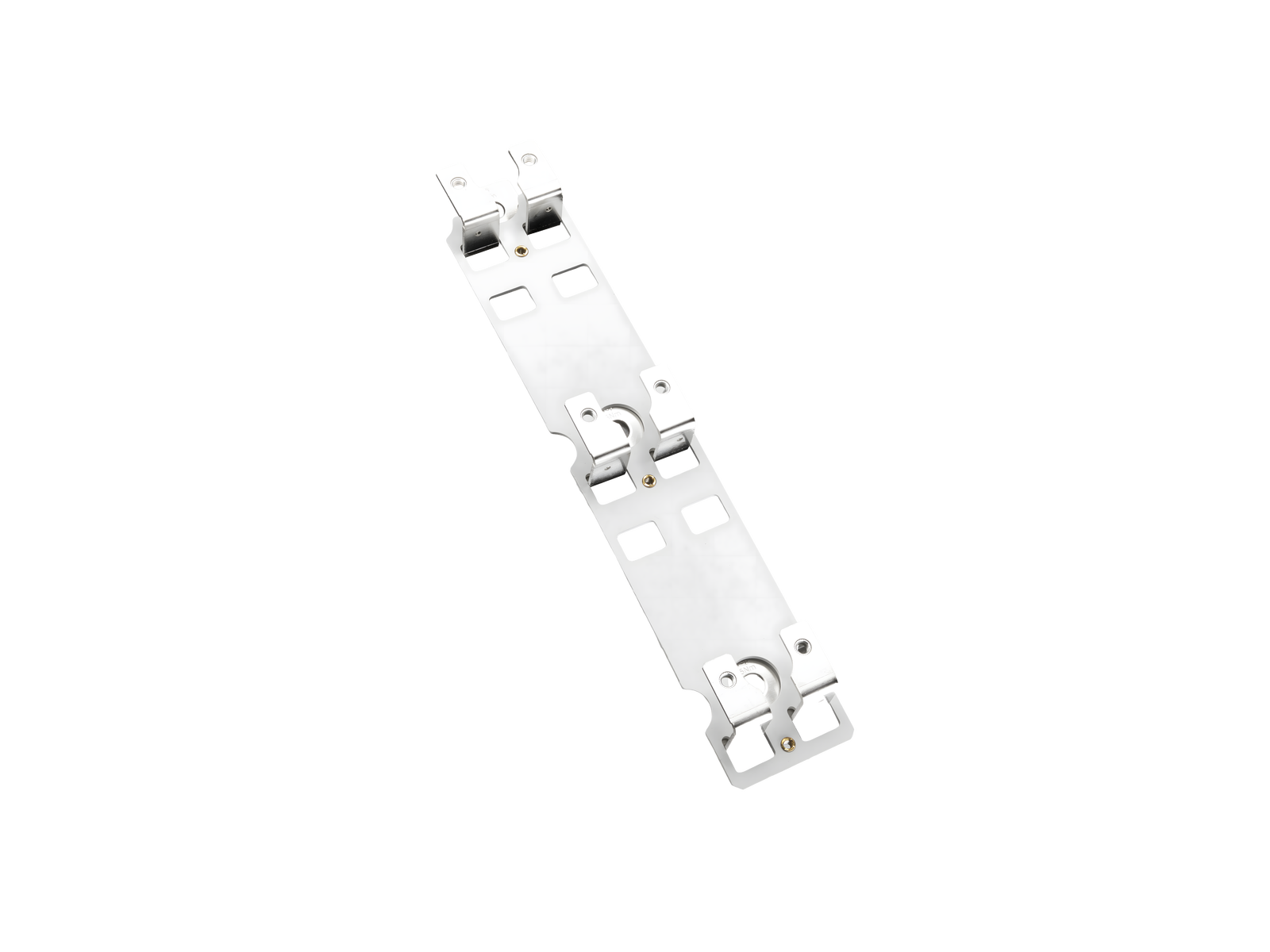

adaptateur double

pour 2 réglettes taille NH 00

pour jeux de barres 30, 40, 60, 80, 100, 120 x 10

Système

185Power

Groupe de produits	12
Sous-groupe	70

Dimensions de l'emballage	1
EAN	4021267337285

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Données techniques

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Charactéristiques mécaniques
L x H x P:	83 x 450 x 50
Poids:	55,0 kg/100
pour jeux de barres:	30, 40, 60, 80, 100, 120 x 10

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Dimensioned drawing #2

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accessoires

33744000

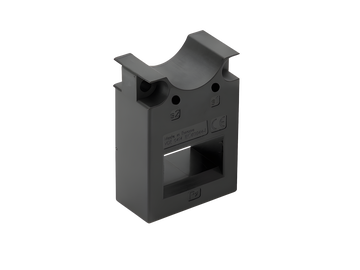

transformateur de courant 150 A / 5 A
1,5 VA / classe 1
taille 1 - 3
Plus

33300000
clip de montage pour convertisseur de courant
pour adaptateur SECUR®LeanStreamer
taille 00
Plus

33948000A
8 supports de câble
Pour le montage de transformateurs de courant
Nouveau
Plus

Usage

33724000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, à commutation tripolaire, avec surveillance fusible
flat version with screw M8
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33774000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, à commutation tripolaire, avec surveillance fusible
flat version with box terminal 70 mm²
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33704000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, à commutation tripolaire
flat version with screw M8
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33773000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, à commutation tripolaire
flat version with box terminal 70 mm²
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33719000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, commutation à 1 pôle
flat version with screw M8
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33775000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, commutation à 1 pôle
flat version with box terminal 70 mm²
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33705000A
QUADRON^®185Power
réglette porte-fusible NH 160 A
Taille 00, forme ouverte
vis M8, version plate
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33529000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, commutation à 1 pôle
flat version with V-clamp 95 mm²
terminal body Al, pressure piece brass
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33539000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, commutation à 1 pôle
flat Version with V-clamp 95 mm²
Klemmgehäuse Alu, Druckstück Stahl
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33534000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, à commutation tripolaire
flat version with V-Clamp 95 mm²
Klemmengehäuse Alu, Druckstück Stahl
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33615000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version haute, départs en bas M8
liaison vissée
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

33611000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version plate, départs en bas M8
liaison vissée
double-breaking
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

33621000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version plate, départs en bas M8
liaison vissée, avec surveillance fusible
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

33623000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version plate, départs en haut M8
liaison vissée, avec surveillance fusible
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

33617000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version haute, départs en haut M8
liaison vissée
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

33613000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version plate, départs en haut M8
liaison vissée
double-breaking
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

33627000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version haute, départs en haut M8
version haute, départs en haut, liaison vissée
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

33625000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 00
version haute, départs en bas M8
liaison vissée, avec surveillance fusible
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

https://pim.woehner.de/FR/INT/1000155971

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
