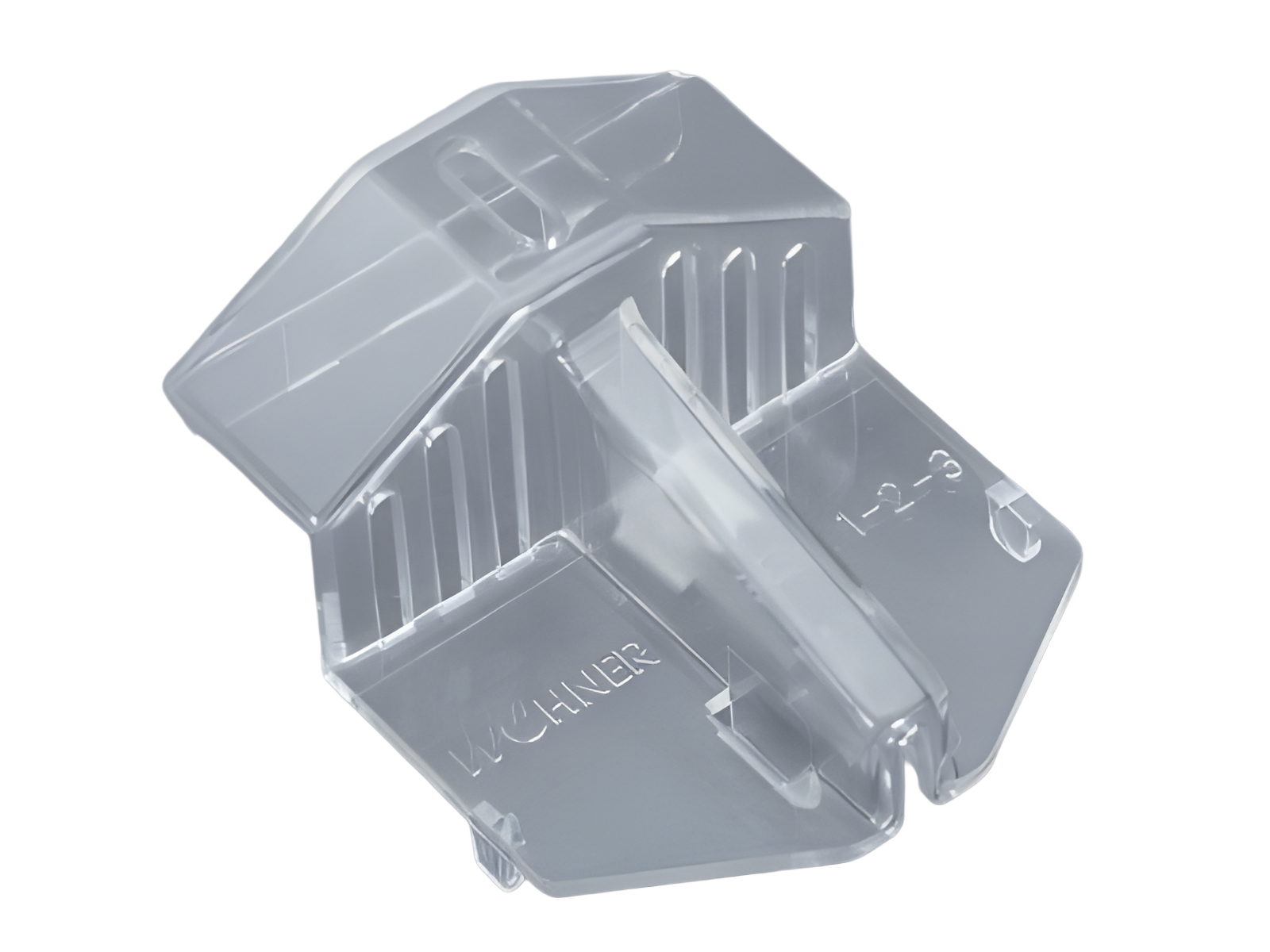

cache pattes d'extraction (79449)

The picture may show a similar product.

Description

Référence 79449 000

cache pattes d'extraction

pour socles de fusibles NH

NH 1 - 3

Système

60Classic, 100Energy

Groupe de produits	10
Sous-groupe	66

Dimensions de l'emballage	30
EAN	4021267794491

ECLASS 6.1	27149217
ECLASS 7.1	27149217
ETIM 4.0	EC001660
ETIM 5.0	EC001660

Homologations

Normes

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Données techniques

Details IEC
Normes
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Charactéristiques mécaniques
L x H x P:	55 x 63 x 35
Poids:	1,5 kg/100

Application notes


not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

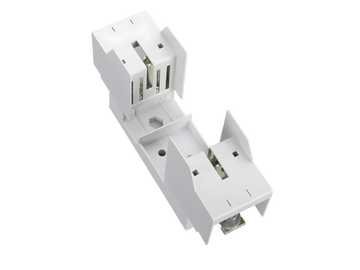

03294 000
QUADRON^®Panel
embase de fusible NH 600 A, à encastrer, pour PV
vis M12 des 2 côtés
taille 2XL / 3L, 1P, avec protection contre les contacts
for mounting plate
Plus

03705 000
embase de fusible montée sur rail NH, 250 A
vis
taille 1 / 3P
Plus

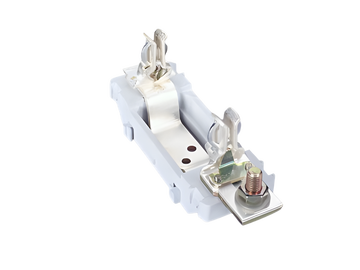

03601 000
QUADRON^®60Classic
embase de fusible montée sur rail NH, 250 A
vis, à visser sur le rail
taille 1 / 1P
Plus

03694 000
embase de fusible montée sur rail NH, 400 A
vis
taille 2 / 3P
Plus

03795 000
embase de fusible montée sur rail NH, 400 A
vis, à visser sur le rail
taille 2 / 1P
Plus

03790 000
embase de fusible montée sur rail NH, 630 A
vis, à visser sur le rail
taille 3 / 1P
Plus

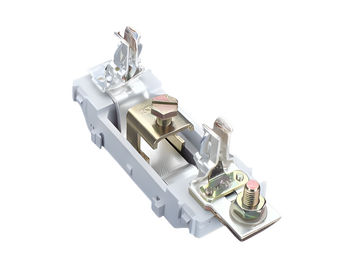

03384 000
embase de fusible montée sur rail NH, 250 A
vis
taille 1 / 1P
Plus

03599 000
embase de fusible montée sur rail NH, 400 A
vis, rail 5 - 10 mm
taille 2 / 1P
Plus

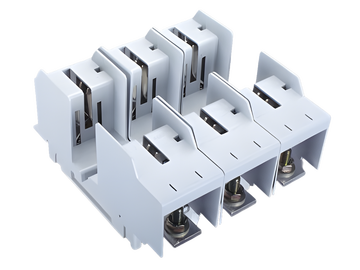

03693 000
QUADRON^®60Classic
embase de fusible montée sur rail NH 400 A, sortie en bas
vis M10
taille 2 / 3P
raccordement par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

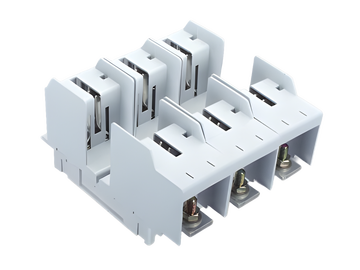

03769 000
QUADRON^®Panel
embase de fusible NH 630 A, à encastrer
vis M12 des 2 côtés
taille 3 / 3P, avec protection contre les contacts
for mounting plate
Plus

03289 000
QUADRON^®Panel
embase de fusible NH 250 A, à encastrer, pour PV
vis de raccordement M10 pour borne d'arrivée, borne de départ au jeu de barres 2x 30 x 10
taille 1XL / 1P, avec protection contre les contacts
for mounting plate
fino esaurimento scorte
Plus

03293 000
QUADRON^®Panel
embase de fusible NH 600 A, à encastrer, pour PV
vis de raccordement M10 pour borne d'arrivée, borne de départ au jeu de barres 2x 40 x 10
taille 2XL / 3L, 1P, avec protection contre les contacts
for mounting plate
Plus

03763 000
QUADRON^®Panel
embase de fusible NH 250 A, à encastrer
vis M10 des 2 côtés
taille 1 / 3P, avec protection contre les contacts
for mounting plate
Plus

03762 000
QUADRON^®Panel
embase de fusible NH 250 A, à encastrer
vis M10 des 2 côtés
taille 1 / 1P, avec protection contre les contacts
for mounting plate
Plus

03765 000
QUADRON^®Panel
embase de fusible NH 250 A, à encastrer
étrier des 2 côtés
taille 1 / 3P, avec protection contre les contacts
for mounting plate
Plus

03767 000
QUADRON^®Panel
embase de fusible NH 400 A, à encastrer
vis M10 des 2 côtés
taille 2 / 3P, avec protection contre les contacts
for mounting plate
Plus

03768 000
QUADRON^®Panel
embase de fusible NH 630 A, à encastrer
vis M12 des 2 côtés
taille 3 / 1P, avec protection contre les contacts
for mounting plate
Plus

03766 000
QUADRON^®Panel
embase de fusible NH 400 A, à encastrer
vis M10 des 2 côtés
taille 2 / 1P, avec protection contre les contacts
for mounting plate
Plus

03290 000
QUADRON^®Panel
embase de fusible NH 250 A, à encastrer, pour PV
vis M10 des 2 côtés
taille 1XL / 1P, avec protection contre les contacts
for mounting plate
Plus

https://pim.woehner.de/FR/INT/1000048184

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
