protection contre les chocs en deux éléments (03791)

The picture may show a similar product.

Description

Référence 03791 000

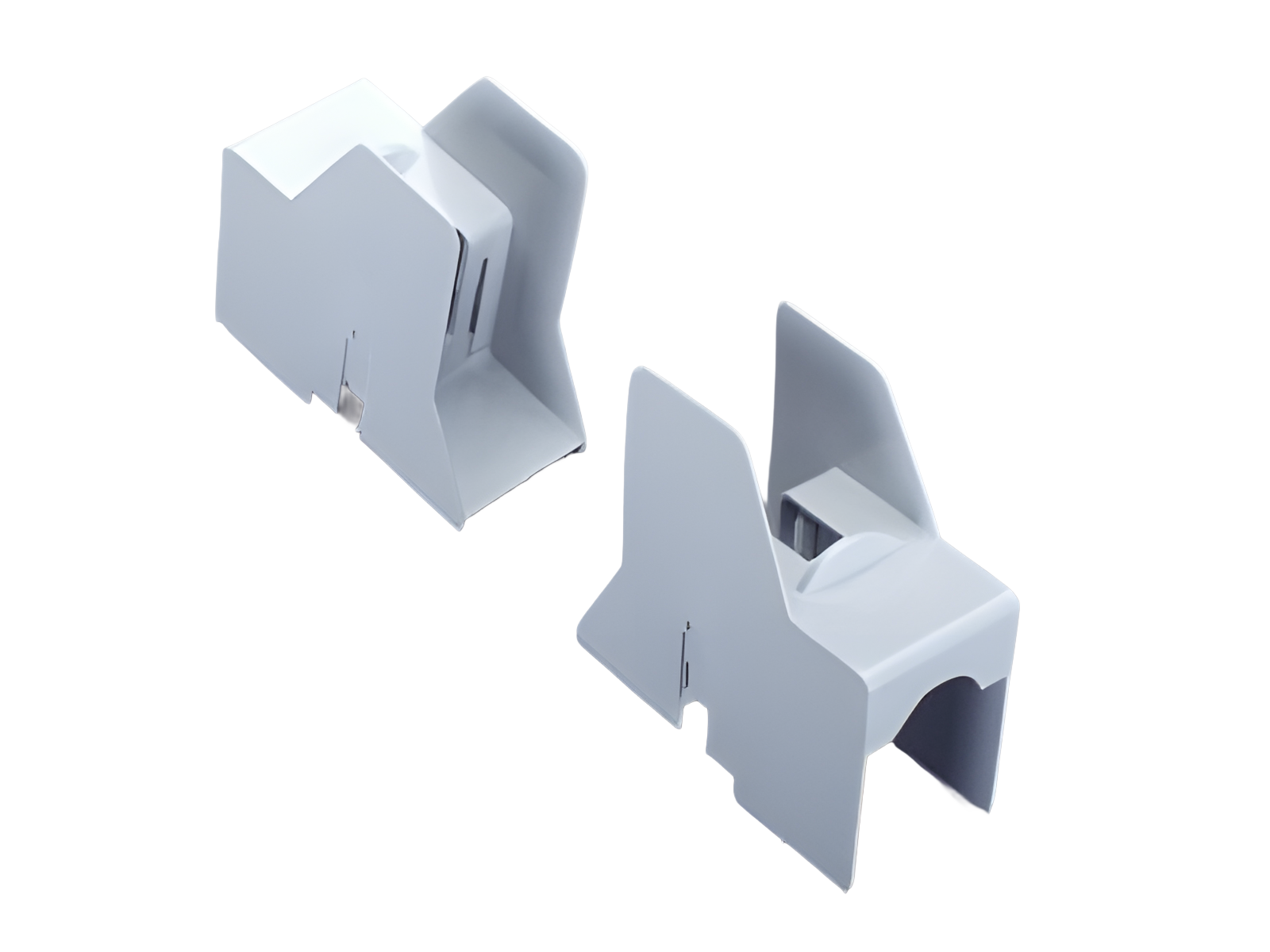

protection contre les chocs en deux éléments

pour embase de fusible NH

taille 00

Système

60Classic, 100Energy

Groupe de produits	10
Sous-groupe	66

Dimensions de l'emballage	10
EAN	4021267037918

ECLASS 6.1	27149217
ECLASS 7.1	27149217
ETIM 4.0	EC001660
ETIM 5.0	EC001660

Homologations

Normes

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Données techniques

Details IEC
Normes
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Charactéristiques mécaniques
L x H x P:	35 x 102 x 86
Poids:	3,5 kg/100

Application notes


not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Symbole CAD 2D DXF

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

03587 000
QUADRON^®60Classic
embase de fusible NH 160 A
vis, à visser sur le rail
taille 00 / 1P
Plus

03369 000
QUADRON^®60Classic
embase de fusible NH 160 A
collier
taille 00 / 1P
Plus

03370 000
QUADRON^®60Classic
embase de fusible NH 160 A
vis
taille 00 / 1P
Plus

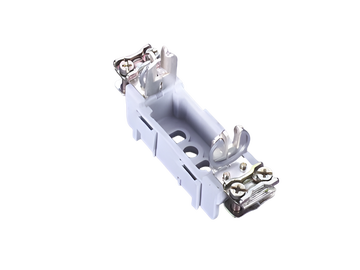

03354 000
QUADRON^®Panel
embase de fusible NH 160 A
raccordement par étriés des 2 côtés, sans cloisonnement
taille 00 / 1P
for mounting plate
Plus

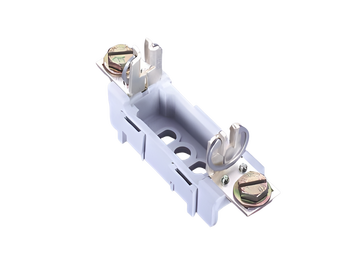

03350 000
QUADRON^®Panel
embase de fusible NH 160 A
raccordement par vis M8 des 2 côtés, sans cloisonnement
taille 00 / 1P
for mounting plate
Plus
