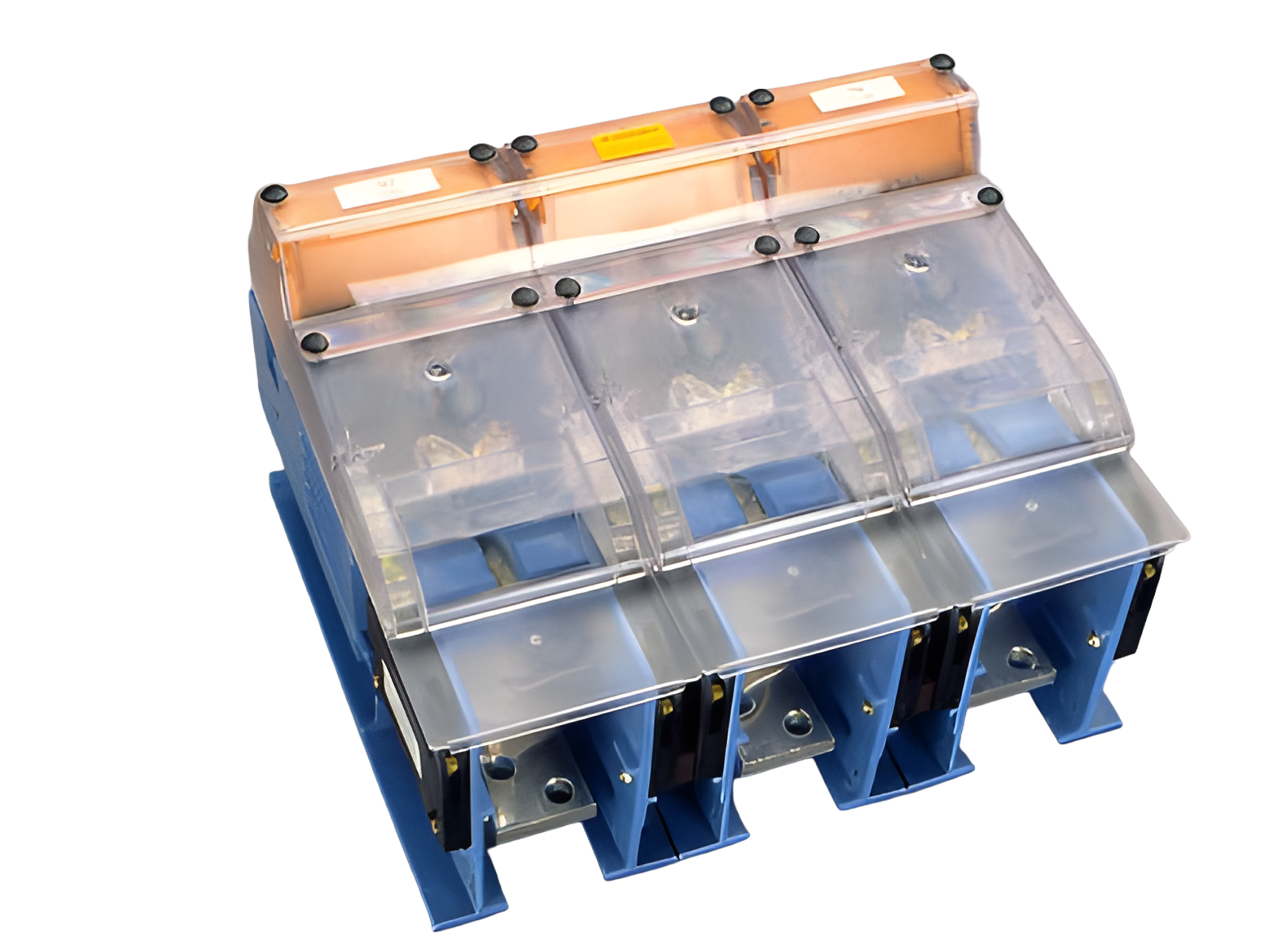

sectionneur à fusible NH taille 4a, 1600 A, à encastrer (33204)

The picture may show a similar product.

Description

Référence 33204 000

QUADRON^®Panel

sectionneur à fusible NH taille 4a, 1600 A, à encastrer

Size NH 4a

2x vis M12

for mounting plate

Système

Panel

Avantages produit

Disconnector is equipped with arc chambers.

Groupe de produits	09
Sous-groupe	82

Dimensions de l'emballage	1
EAN	4021267332044

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001040
ETIM 5.0	EC001040

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Données techniques

for fuse links size:	NH 4a
fuse links acc. to standard:	IEC / HD 60269-2
permitted power dissipation of the fuse-link:	140 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
Courant assigné (IEC):	1600 A
Tension assignée (IEC) CA:	690 V

rated isolation voltage U_i AC:	800 V
Tension assignée de tenue aux chocs Uimp:	8 kV

Catégorie d'emploi CA:	AC-22B (400 V), AC-21B (690 V)
Catégorie d'emploi CC:	DC-21B (440 V)

cond. short-circuit current with fuses (AC):	50 kA / 690 V
approved wth fuse links of operation class:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 153,6 W.

(The power dissipation at full load would be 240,0 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.

Charactéristiques mécaniques
L x H x P:	378 x 340 x 265
Poids:	1534,0 kg/100
Pôles:	3 pôles
Mounting:	for mounting plate

Screw connection 2x M12, 35 - 40Nm torque

Points de raccordement
Not suitable for aluminium cables !

Flat connection (50mm wide) 2xM12

Application notes

Not suitable for aluminium cables !
Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.

permitted power dissipation of the fuse-link:	140 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
