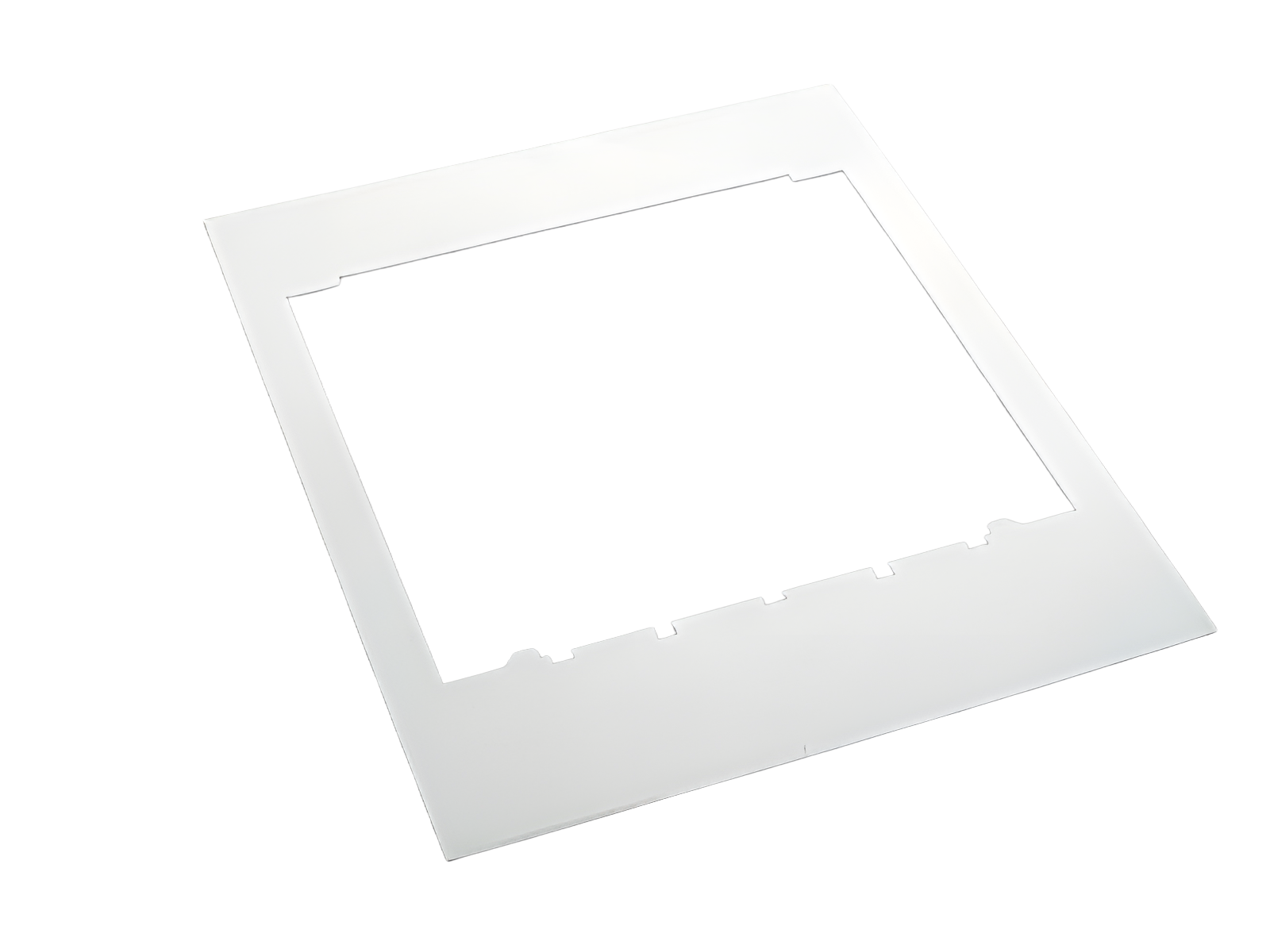

cadre, simple (33154)

The picture may show a similar product.

Description

Référence 33154000

cadre, simple

290 x 330

taille 3

Groupe de produits	09
Sous-groupe	51

Dimensions de l'emballage	1
EAN	4021267331542

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Données techniques

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Charactéristiques mécaniques
L x H x P:	290 x 330 x 2
Poids:	13,2 kg/100

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Data packet EPlan (*.edz)

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

33603000
QUADRON^®60Classic
sectionneur à fusible NH taille 3, 630 A, montage sur rail, raccordement par le haut / par le bas
vis M12
raccordement par le haut ou par le bas
pour jeux de barres: 12, 20, 30 x 10 et barres profilées
Plus

33203000
QUADRON^®Panel
sectionneur à fusible NH taille 3, 630 A, à encastrer
vis M12
Plus

33151000
QUADRON^®Panel
sectionneur à fusible NH taille 3, 630 A, à encastrer
vis M12
with electromechanical fuse monitoring
Plus

33162000
QUADRON^®60Classic
sectionneur à fusible NH taille 3, 630 A, montage sur rail, raccordement par le haut / par le bas
vis M12
with electromechanical fuse monitoring
raccordement par le haut ou par le bas
pour jeux de barres: 12, 20, 30 x 10 et barres profilées
Plus

33332000
QUADRON^®Panel
sectionneur à fusible NH taille 3, 630 A, à encastrer
vis M12
with electronic fuse monitoring
Plus

33327000
QUADRON^®60Classic
sectionneur à fusible NH taille 3, 630 A, montage sur rail, raccordement par le haut / par le bas
vis M12
with electronic fuse monitoring
raccordement par le haut ou par le bas
pour jeux de barres: 12, 20, 30 x 10 et barres profilées
Plus
