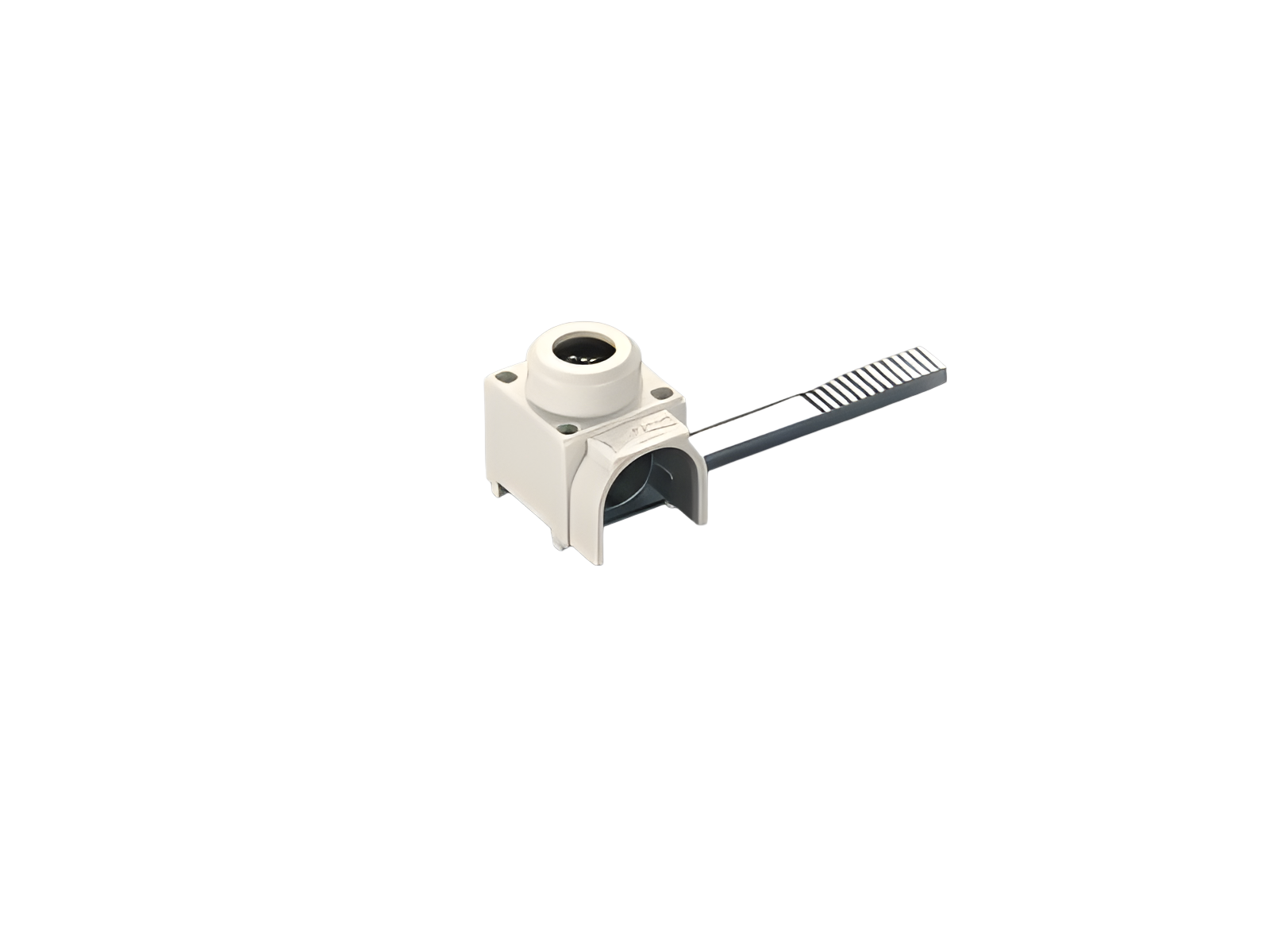

borne de raccordement, latérale (31103)

The picture may show a similar product.

Description

Référence 31103000

borne de raccordement, latérale

6 - 25 mm²

pour 31101, 31102

Groupe de produits 07
Sous-groupe 26
Dimensions de l'emballage 50
EAN 4021267311032
ECLASS 6.1 27371390
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Homologations

Normes

IEC 61439-1:2020

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020
Electrical data IEC
Courant assigné (IEC): 80 A
Tension assignée (IEC) CA: 690 V
Tension assignée de tenue aux chocs Uimp: 4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.
Tension maximale IEC CA: 690 V
Tension maximale IEC CC: 1000 V
Charactéristiques mécaniques
L x H x P: 18 x 13 x 17
Poids: 1,2 kg/100
Points de raccordement
min. cross-section: 6 mm²
max. cross-section: 25 mm²
Not suitable for aluminium cables !


6 - 25 mm² round, solid and stranded
4 - 16 mm² flexible with wire-end ferrule
Md 2.5 Nm
max. connection diameter 6.5 mm

Application notes

Not suitable for aluminium cables !
Les performances d'isolation de l'article dépendent des conditions d'installation.

Conseils

Recommended stripping of the insulation on the connection lead approx. 11mm

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Symbole CAD 3D STP

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

31101000A
peigne de raccordement à 1 pôle, modèle cavalier, pas 18 mm
80 A, longueur 1 m
16 mm²
Plus

31102000A

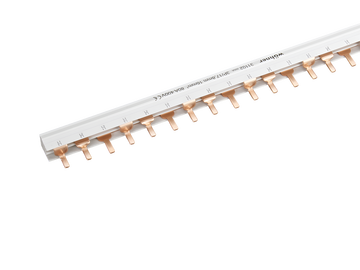

peigne de raccordement à 3 pôles, modèle cavalier, pas 18 mm
