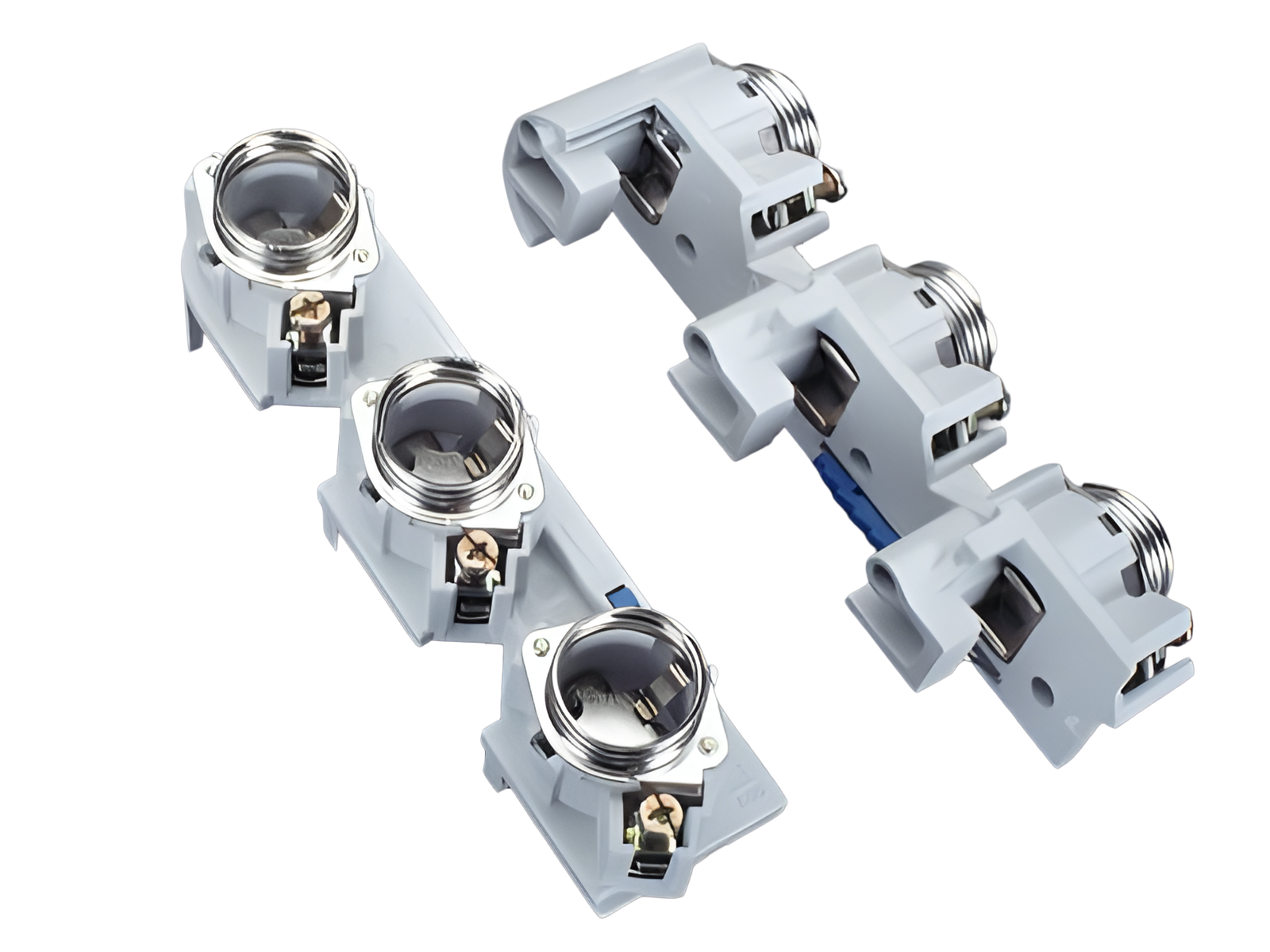

embase de fusible D, pour jeu de barres, 42 mm (31408)

The picture may show a similar product.

Description

Référence 31408000

CUSTO^®60Classic

embase de fusible D, pour jeu de barres, 42 mm

pour jeu de barres 10 mm, anneau d’ajustement

E 27 / 3P

pour jeux de barres 12, 15, 20, 25, 30 x 10 et barres profilées

Système

60Classic

Groupe de produits	01
Sous-groupe	18

Dimensions de l'emballage	10
EAN	4021267314088

ECLASS 6.1	27142103
ECLASS 7.1	27142103
ETIM 4.0	EC000094
ETIM 5.0	EC000094

Homologations

Normes

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Approbations

DNV GL

Données techniques

fuse links acc. to standard:	IEC / HD 60269-3
permitted power dissipation of the fuse-link:	4,5 W

Details IEC
Normes
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

Electrical data IEC
Courant assigné (IEC):	25 A
Tension assignée (IEC) CA:	500 V

Tension assignée (IEC) CC:

500 V

Tension assignée de tenue aux chocs Uimp:

4 kV

approved wth fuse links of operation class:	gG
short-circuit strength when protected by fuses:	50 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,8 W.

(The power dissipation at full load would be 1,2 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CA:	550 V
Tension maximale IEC CC:	525 V

Contacting of the fuse links on the busbar via silvered copper plate
for fuse links and gauge rings as per DIN VDE 0636-3 IEC / HD 60269-3

Charactéristiques mécaniques
L x H x P:	42 x 200 x 43
Poids:	23,0 kg/100
Pôles:	3 pôles
pour jeux de barres:	12, 15, 20, 25, 30 x 10 et barres profilées

Type of fastening: Click mechanism protects against movement Contact pressure provided by screw cap Tightening torque of box terminals 3 Nm

Points de raccordement
Not suitable for aluminium cables !

Application notes

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.
Not suitable for aluminium cables !

permitted power dissipation of the fuse-link:	4,5 W
