cache borne de commande rotative (33695)

The picture may show a similar product.

Description

Référence 33695000A

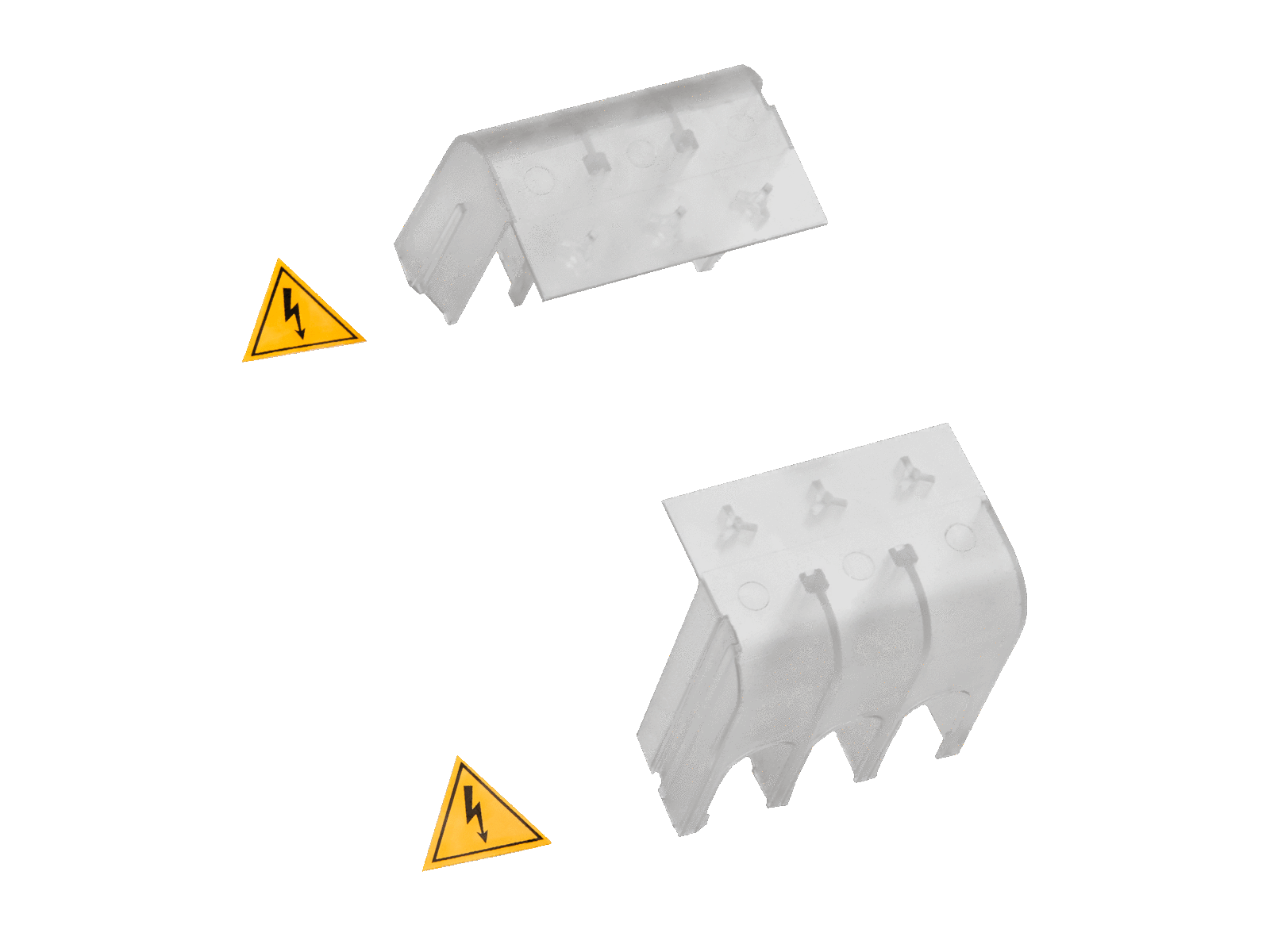

cache borne de commande rotative

pour SD2-3, SD2-4

Groupe de produits	14
Sous-groupe	51

Dimensions de l'emballage	1
EAN	4021267336950

ECLASS 6.1	27371492
ECLASS 7.1	27371492
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 60947-4-1

Approbations

Type: SD2-C-3

UL file: E506215, UL category (for USA): NLRV https://www.ul.com

UL file: E506215, UL category (for Canada): NLRV7 https://www.ul.com

Données techniques

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Details UL
Normes
UL 60947-4-1

Electrical data UL
for wires UL:	Cu 75°C

Charactéristiques mécaniques
Poids:	2,2 kg/100
Pôles:	3 pôles

Points de raccordement

min. cross-section UL:	AWG 6
max. cross-section UL:	AWG 1
torque (UL):	31 lb-in
for wires UL:	Cu 75°C

Application notes

Conseils	Two connection space covers are necessary for each the top and the bottom of a 3P+N switch: 3-pole and 1-pole.

short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Notice de montage

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

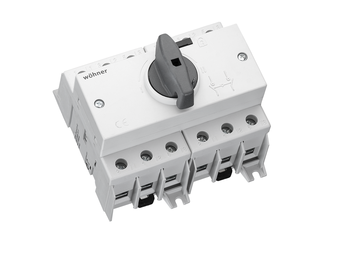

33884000A
CAPUS^®Panel
interrupteur-sectionneur à 3 pôles
borne à cage 16 - 50 mm² / AWG 6 - 1, poignée rouge-jaune
63 A
Plus

33888000A
CAPUS^®Panel
interrupteur-sectionneur à 3 pôles
borne à cage 16 - 50 mm² / AWG 6 - 1, poignée rouge-jaune
80 A
Plus

33893000A
CAPUS^®Panel
interrupteur-sectionneur à 3 pôles + N
borne à cage 16 - 50 mm² / AWG 6 - 1, poignée rouge-jaune
100 A
Plus

33892000A
CAPUS^®Panel
interrupteur-sectionneur à 3 pôles
borne à cage 16 - 50 mm² / AWG 6 - 1, poignée rouge-jaune
100 A
Plus

33868000A
CAPUS^®Panel
interrupteur-sectionneur à 3 pôles
borne à cage 16 - 50 mm² / AWG 6 - 1, poignée gris graphite
63 A
Plus

33885000A
CAPUS^®Panel
interrupteur-sectionneur à 3 pôles + N
borne à cage 16 - 50 mm² / AWG 6 - 1, poignée rouge-jaune
63 A
Plus

33889000A
CAPUS^®Panel
interrupteur-sectionneur à 3 pôles + N
borne à cage 16 - 50 mm² / AWG 6 - 1, poignée rouge-jaune
80 A
Produit en fin de vie
Plus

33872000A
CAPUS^®Panel
interrupteur-sectionneur à 3 pôles
borne à cage 16 - 50 mm² / AWG 6 - 1, poignée gris graphite
80 A
Plus

33876000A
CAPUS^®Panel
interrupteur-sectionneur à 3 pôles
borne à cage 16 - 50 mm² / AWG 6 - 1, poignée gris graphite
100 A
Plus

33869000A
CAPUS^®Panel
interrupteur-sectionneur à 3 pôles + N
borne à cage 16 - 50 mm² / AWG 6 - 1, poignée gris graphite
63 A
Plus

33873000A
CAPUS^®Panel
interrupteur-sectionneur à 3 pôles + N
borne à cage 16 - 50 mm² / AWG 6 - 1, poignée gris graphite
80 A
Plus

33877000A
CAPUS^®Panel
interrupteur-sectionneur à 3 pôles + N
borne à cage 16 - 50 mm² / AWG 6 - 1, poignée gris graphite
100 A
Plus

https://pim.woehner.de/FR/FR/1000214739

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com

Newsletter
Legal Notice
Politique de confidentialité

English Italiano Deutsch Français

Deutschland France Switzerland International
