adaptateur 16 A (32302)

The picture may show a similar product.

Description

Référence 32302000A

EQUES^®CrossBoard

adaptateur 16 A

phase L3, 1 rail DIN fixe, avec câbles AWG 14 (2,5 mm²)

18 x 160

avec interface CrossLink®

Système

CrossBoard® 125A / 250A, CrossBoard® 800 A

Groupe de produits	05
Sous-groupe	19

Dimensions de l'emballage	6
EAN	4021267323028

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

for UL feeder circuits >250V

Type: EQ18-AA

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Courant assigné (IEC):	16 A
Tension assignée (IEC) CA:	690 V

rated isolation voltage U_i AC:	800 V
Tension assignée de tenue aux chocs Uimp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,6 W.

(The power dissipation at full load would be 1,0 W.)

Details UL
Normes
UL 508

for UL feeder circuits >250V

Electrical data UL
rated current (UL):	16 A
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

SCCR unprotected max.:	6 kA
	3 cycles (without OPD) @ 600 V AC
SCCR protected max.:	50 kA

SCCR:

14 kA with any DIVQ/7 circuit breaker 16 A / 480 V AC
65 kA with any 3-pole NKJH/7 Comb. Motor Controller 16 A / 480 V AC
65 kA with any 1-pole NKJH/7 Comb. Motor Controller 16 A / 277 V AC
50 kA with JFFZ fuse Class CC 20 A / 600 V AC

Charactéristiques mécaniques
L x H x P:	18 x 160 x 35
Poids:	6,0 kg/100
Pôles:	1 pôle

for miniature circuit breakers

Application notes


short-circuit withstandability:	the short-circuit capacity of the combination of adapter and MCB depends on the MCB

for UL feeder circuits >250V

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

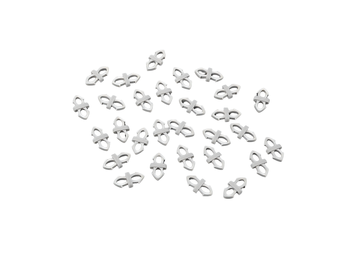

31390000
kit de connecteurs
connecteur pour créer des adaptateurs multipolaires (100x)
pour 50 connexions
Plus
