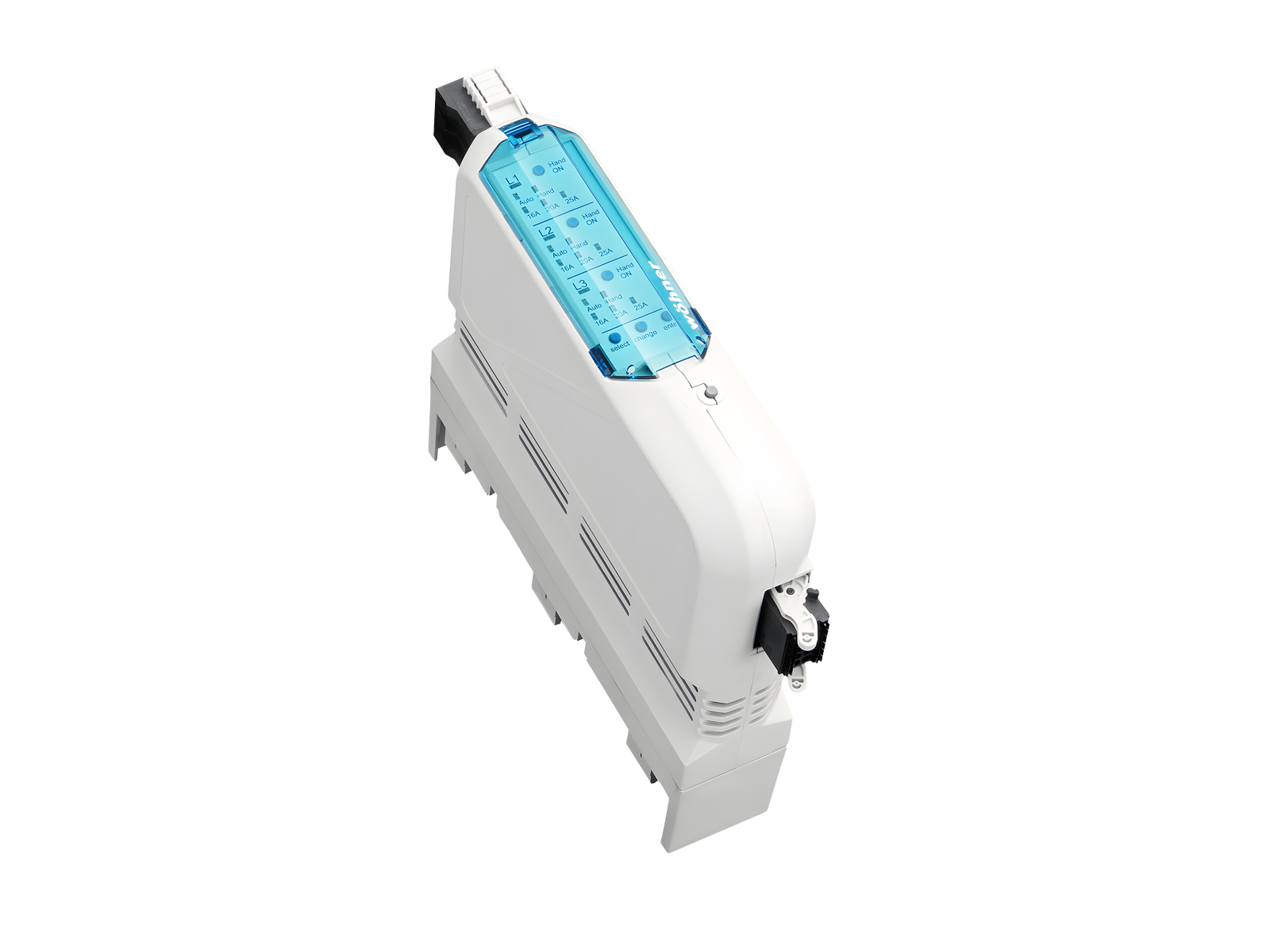

contacteur hybride, commutable en tripolaire ou 1 pôle (36152)

The picture may show a similar product.

Description

Référence 36152000A

OMUS®30Compact

contacteur hybride, commutable en tripolaire ou 1 pôle

contacteur pour charge resistive 25,0 A, pour applications IEC

pour jeux de barres 12 x 5, 10

pour les charges résistives

avec CrossLink®Technology

Produit en fin de vie

Système

30Compact 3P

Avantages produit

Up to 25A continuous current, including power monitoring
3 phase switching or independent phase switching is possible
Built-in functions for energy supply, fuse protection and switching
More than 30 million operating cycles through hybrid technology

Groupe de produits 21
Sous-groupe 15
Dimensions de l'emballage 1
EAN 4021267361525
ECLASS 6.1 27370804
ECLASS 7.1 27370804
ETIM 4.0 EC001037
ETIM 5.0 EC001037

Homologations

Normes

IEC 60947-1:2007 + A1:2010 + A2:2014
IEC 60947-4-3:2014

Approbations

IEC (CB)

Type: OM25-H-30

Données techniques

Details IEC
Normes
IEC 60947-1:2007 + A1:2010 + A2:2014
IEC 60947-4-3:2014
Electrical data IEC
Courant assigné (IEC): 25 A
Tension assignée (IEC) CA: 400 V
min. operating voltage AC: 42 V
min. load current: 2 A
max. switching frequency: 1 Hz
reply contact: 1 NO + 1 CO
rated frequency (IEC): 50 Hz
rated isolation voltage Ui AC: 500 V
Tension assignée de tenue aux chocs Uimp: 2.5 kV
cond. short-circuit current with fuses (AC): 30 kA / 400 V

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 12,8 W.

(The power dissipation at full load would be 20,0 W.)

Charactéristiques mécaniques
L x H x P: 36 x 160 x 144
Poids: 62,8 kg/100
Pôles: 3 pôles
pour jeux de barres: 12 x 5, 10
degree of protection: IP20
vertical installation position: Yes
horizontal installation position: No
Points de raccordement
screw clamp connection
min. cross-section: 1,5 mm²
max. cross-section: 6 mm²
Md min.: 0,5 Nm
Md max.: 0,8 Nm

min. cross-section UL: AWG 16
max. cross-section UL: AWG 8
torque (UL): 7 lb-in

Application notes

permitted degree of polution: 2

Conseils

komplett mit Sammelschienenadapter, Last- und Steuerstecker

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Operation instructions

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Data sheet

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

36155000A
adaptateur 25 A de remplacement pour jeu de barres
base pour adaptateur pour jeu de barres
pour jeux de barres: 12 x 5, 10
Produit en fin de vie
Plus

31189000
fusible cylindrique 32 A
400 V, gG
10 x 38
Plus

31252000
fusible cylindrique 30 A
-Mersen-
600 V AC, time delay
Class CC
for control transformer applications
Plus

31080000A
fusible cylindrique 30 A
-Mersen-
600 V AC, time delay
Class CC
for motor load applications
Nouveau
Plus

36154000A
OMUS®CrossBoard
contacteur hybride, commutable en tripolaire ou 1 pôle
Unité électronique pour commutation de charges résistives 25.0 A (IEC)
pour les charges résistives
Produit en fin de vie
Plus
