embase de fusible montée sur rail NH, 400 A (03599)

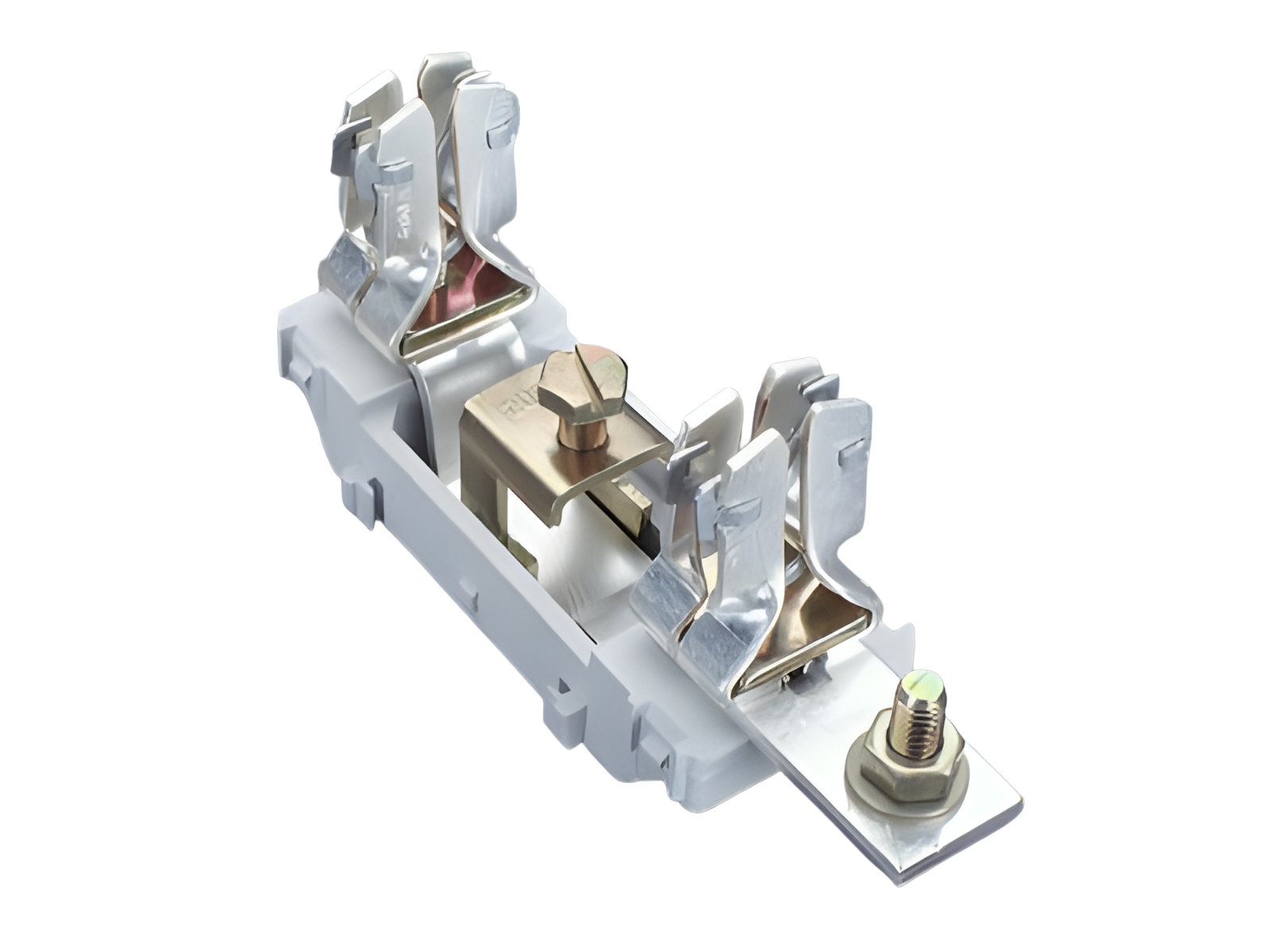

The picture may show a similar product.

Description

Référence 03599000

embase de fusible montée sur rail NH, 400 A

vis, rail 5 - 10 mm

taille 2 / 1P

Système

100Energy

Groupe de produits	10
Sous-groupe	33

Dimensions de l'emballage	3
EAN	4021267035990

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC000067
ETIM 5.0	EC000067

Homologations

Normes

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Données techniques

for fuse links size:	NH 2
fuse links acc. to standard:	IEC / HD 60269-2
permitted power dissipation of the fuse-link:	45 W

Details IEC
Normes
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Electrical data IEC
Courant assigné (IEC):	400 A
Tension assignée (IEC) CA:	690 V

Tension assignée (IEC) CC:

440 V

Tension assignée de tenue aux chocs Uimp:

6 kV

short-circuit strength when protected by fuses:

50 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 12,0 W.

(The power dissipation at full load would be 18,7 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CA:	800 V
Tension maximale IEC CC:	800 V

for fuse links IEC 60269-2 / DIN VDE 0636-201 size 2 up to 45W power dissipation

Charactéristiques mécaniques
L x H x P:	65 x 193 x 113
Poids:	75,8 kg/100
Pôles:	1 pôle

Type of fastening: hook clips,
connection screw:
screw connection M10, 18 - 22Nm torque

Points de raccordement
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
Les performances d'isolation de l'article dépendent des conditions d'installation.

permitted power dissipation of the fuse-link:	45 W
