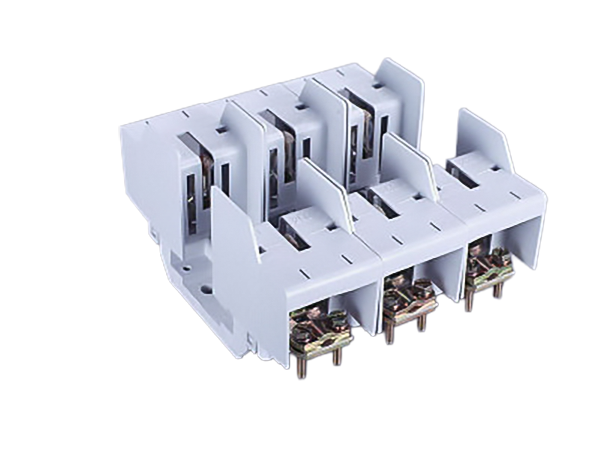

embase de fusible NH 250 A, à encastrer

The picture may show a similar product.

Description

Référence 03765 000

QUADRON Panel

embase de fusible NH 250 A, à encastrer

étrier des 2 côtés

taille 1 / 3P, avec protection contre les contacts

for mounting plate

Système

Panel

Avantages produit

For safe connection of the leads, the shock protection is split into 6.

Groupe de produits 10
Sous-groupe 18
Dimensions de l'emballage 1
EAN 4021267037659
ECLASS 14.0 27142106
ETIM 5.0 EC000067
ETIM 8.0 EC000067
ETIM 10.0 EC000067

Homologations

Normes

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Approbations

DNV GL

EAC Type: NH

Données techniques

for fuse links size: NH 1
fuse links acc. to standard: IEC / HD 60269-2
permitted power dissipation of the fuse-link: 32 W
Details IEC
Normes
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Electrical data IEC
Courant assigné (IEC): 250 A
Tension assignée (IEC) CA: 690 V
Tension assignée (IEC) CC: 440 V
Tension assignée de tenue aux chocs Uimp: 6 kV
short-circuit strength when protected by fuses: 50 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 10,5 W.

(The power dissipation at full load would be 16,4 W.)

Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.
Tension maximale IEC CA: 800 V
Tension maximale IEC CC: 800 V
max. permitted operation temperature 55°C
for fuse links IEC 60269-2 / DIN VDE 0636-201 size 1 up to 32W power dissipation
Charactéristiques mécaniques
L x H x P: 180 x 205 x 110
Poids: 161,6 kg/100
Pôles: 3 pôles
Mounting: for mounting plate

Connection clamp: clear width 17mm, 2 x M6, 8 - 10Nm torque

Points de raccordement
Not suitable for aluminium cables !
Charactéristiques des matériaux
halogen-free: Yes

Application notes

Not suitable for aluminium cables !
permitted power dissipation of the fuse-link: 32 W

Links (Prices, CAD data)

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD data WSCAD

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

connection accessories

covers

79449 000
cache pattes d'extraction
pour socles de fusibles NH
NH 1 - 3
Plus

further accessories

03668 000
conducteur neutre 160 A, déconnectable
étrié des 2 côtés
120 mm de long
for mounting plate
Plus

accessories for fuses

03502 000
poignée d'extraction de fusible NH
sans protection
taille 000 / 3
Plus

https://pim.woehner.de/FR/FR/1000047789
